i

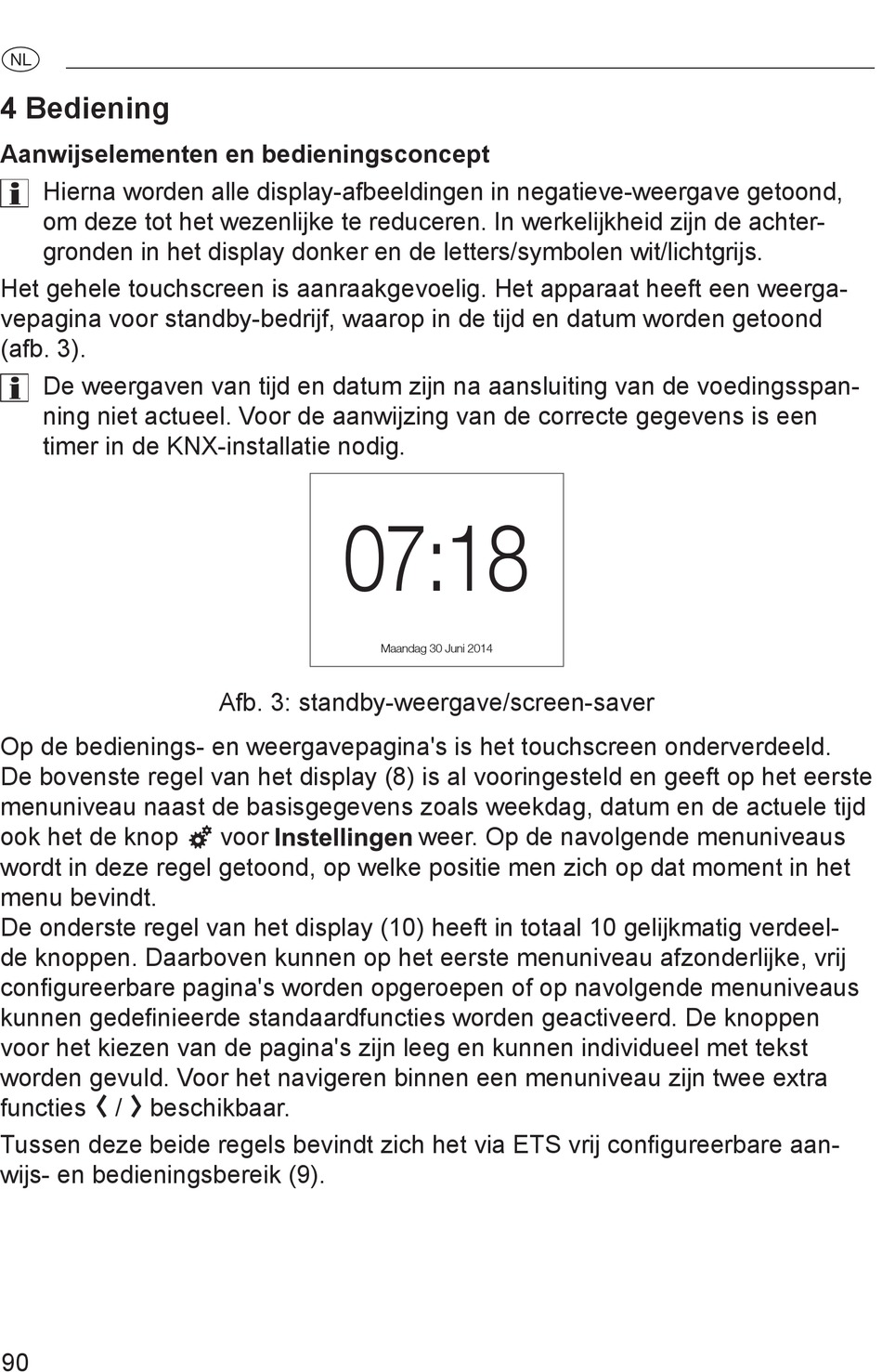

4 Bediening
Aanwijselementen en bedieningsconcept
Hierna worden alle display-afbeeldingen in negatieve-weergave getoond,
om deze tot het wezenlijke te reduceren. In werkelijkheid zijn de achter-
gronden in het display donker en de letters/symbolen wit/lichtgrijs.
Het gehele touchscreen is aanraakgevoelig. Het apparaat heeft een weerga-
vepagina voor standby-bedrijf, waarop in de tijd en datum worden getoond
(afb. 3).
De weergaven van tijd en datum zijn na aansluiting van de voedingsspan-
ning niet actueel. Voor de aanwijzing van de correcte gegevens is een
timer in de KNX-installatie nodig.
Op de bedienings- en weergavepagina's is het touchscreen onderverdeeld.
De bovenste regel van het display (8) is al vooringesteld en geeft op het eerste
menuniveau naast de basisgegevens zoals weekdag, datum en de actuele tijd
ook het de knop
07:22
wordt in deze regel getoond, op welke positie men zich op dat moment in het
menu bevindt.
De onderste regel van het display (10) heeft in totaal 10 gelijkmatig verdeel-
System Einstellungen
de knoppen. Daarboven kunnen op het eerste menuniveau afzonderlijke, vrij
Sprache Sprache der
configureerbare pagina's worden opgeroepen of op navolgende menuniveaus
System editierbaren Texte
kunnen gedefinieerde standaardfuncties worden geactiveerd. De knoppen
voor het kiezen van de pagina's zijn leeg en kunnen individueel met tekst
Tastenton
worden gevuld. Voor het navigeren binnen een menuniveau zijn twee extra
functies /
Seite 6 Seite 7
Tussen deze beide regels bevindt zich het via ETS vrij configureerbare aan-
wijs- en bedieningsbereik (9).
90
Afb. 3: standby-weergave/screen-saver
voor
System
Sprache Sprache der
System editierbaren Texte
Bildschirm Tastenton
beschikbaar.
07:18
Maandag 30 Juni 2014
weer. Op de navolgende menuniveaus
