Wanneer het apparaat ook voor temperatuurregeling moet worden gebruikt,
installeer dan een externe temperatuursensor (zie toebehoren) in een lege
buis en laat de sensorkop uitkomen op het gewenste meetpunt.
Temperatuursensor niet in de buurt van storingsbronnen, zoals bijv. elek-
trische kachels, koelkasten, tochtstromen of zonnestralen monteren. Deze
beïnvloeden de temperatuurmeting van de sensor.
„ Meegeleverde prefab-kabel in de bus
„ Externe temperatuursensor op de adereindhulzen van een ingang van
deze kabel aansluiten:
- ingang 1: zwart GND/wit
- ingang 2: zwart GND/geel
- ingang 3: zwart GND/violet
- ingang 4: zwart GND/blauw
Alle zwarte aansluitkabels GND zijn intern met elkaar doorverbonden.
„ Designraam (11) aan de achterzijde plaatsen en op de fixeringen (15)
drukken, tot deze vastklikt.
„ Apparaat in de goede positie over de draagring plaatsen, zodat de hou-
ders op het apparaat (13) en de pennen met kliksluiting op de draagring
(12) over elkaar liggen (afb. 10).
„ Apparaat langzaam op de draagring drukken, tot deze in de kliksluiting
vastklikt en de magnetische bevestigingspunten (14) de draagring extra
fixeren.
(12)
(11)

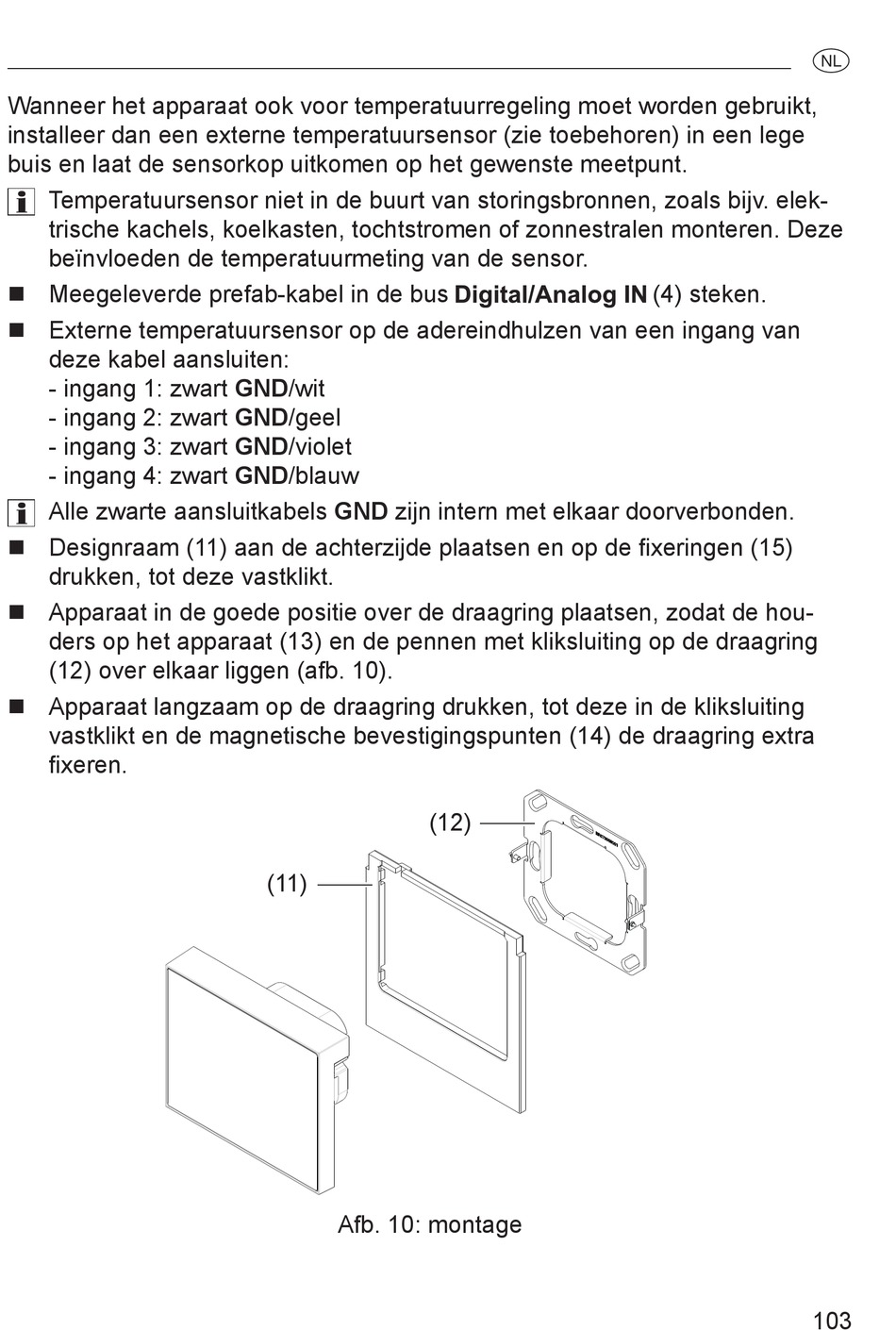

Afb. 10: montage
i
(4) steken.
