Si l'appareil doit également être utilisé pour la régulation de la température,
placer une sonde de température externe (voir accessoires) dans un tube et
installer la tête de la sonde au niveau de l'emplacement de mesure.
Ne pas installer la sonde de température à proximité de sources d'interfé-
rence, comme les cuisinières électriques, les réfrigérateurs, les courants
d'air ou les rayons du soleil. Toutes ces éléments influencent la mesure de
température de la sonde.
„ Enficher le câble préconfectionné fourni dans la prise femelle
„ Raccorder une sonde de température externe sur les embouts de câble
d'une entrée de ce câble :
- Entrée 1 : noir GND/blanc
- Entrée 2 : noir GND/jaune
- Entrée 3 : noir GND/violet
- Entrée 4 : noir GND/bleu
Toutes les conducteurs noirs de raccordement GND sont pontées en
interne.
„ Mettre la plaque décorative (11) en place et le pousser par-dessus les
fixations (15) jusqu'à ce qu'il s'encliquète.
„ Positionner l'appareil correctement via la bague support, de telle sorte que
les logements sur l'appareil (13) et les tiges avec fermeture à déclic sur la
bague support (12) reposent les uns sur les autres (figure 10).
„ Pousser doucement l'appareil sur la bague support jusqu'à ce qu'il s'encli-
quète dans la fermeture à déclic et que les points de fixation magnétiques
(14) maintiennent également la bague support.
(4).
(11)

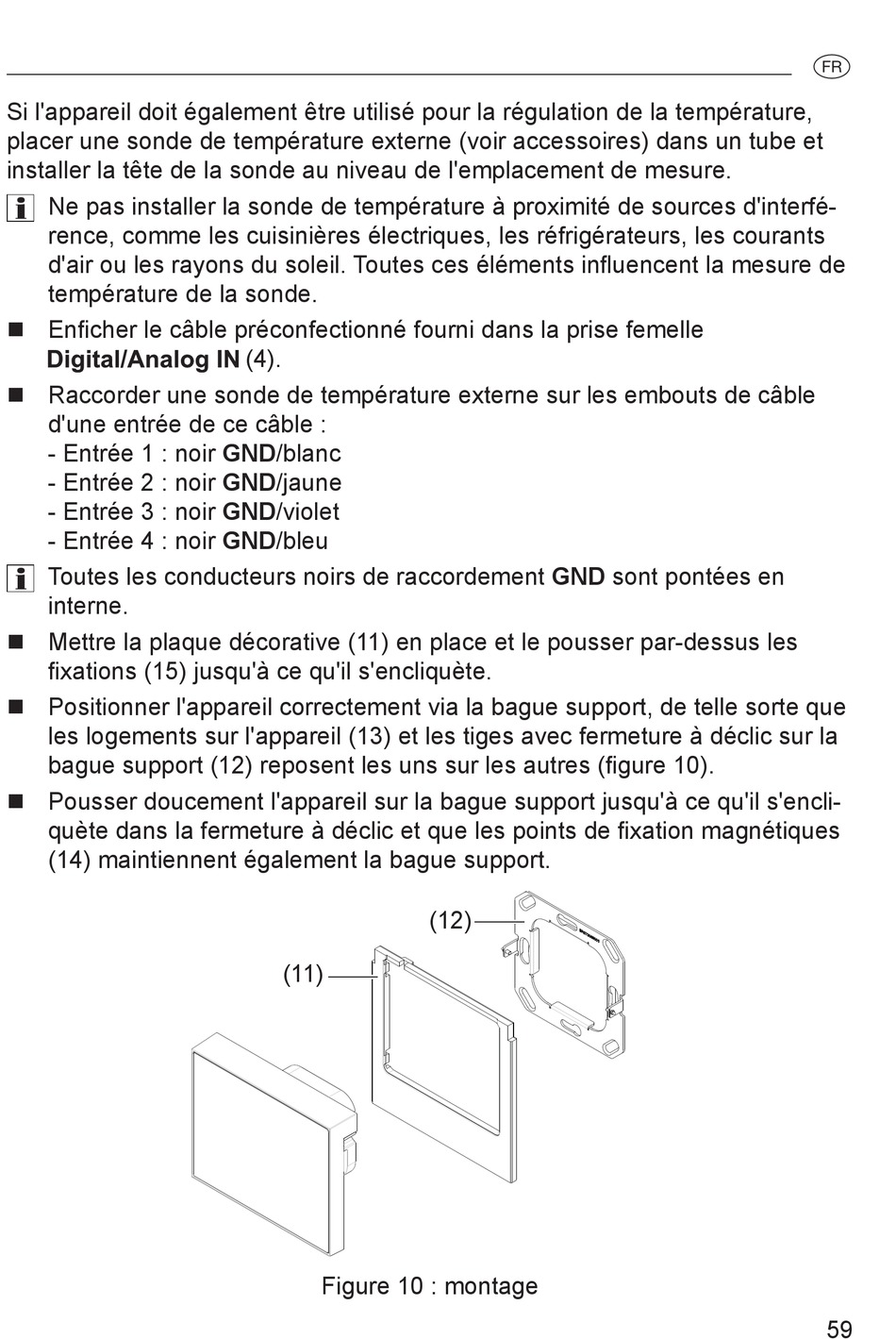

Figure 10 : montage
(12)
a
