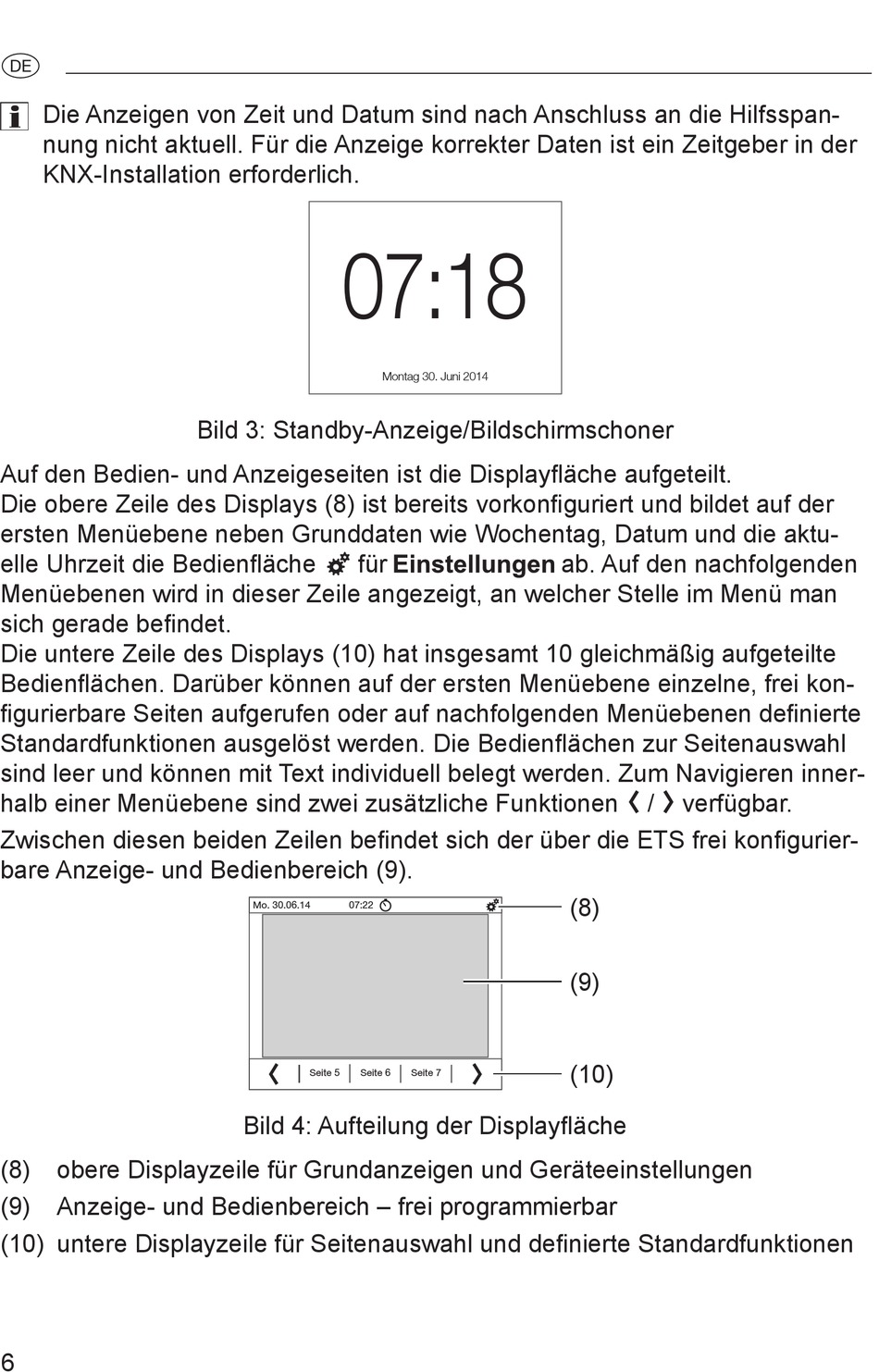

Die Anzeigen von Zeit und Datum sind nach Anschluss an die Hilfsspan-
nung nicht aktuell. Für die Anzeige korrekter Daten ist ein Zeitgeber in der
KNX-Installation erforderlich.
Auf den Bedien- und Anzeigeseiten ist die Displayfläche aufgeteilt.
Die obere Zeile des Displays (8) ist bereits vorkonfiguriert und bildet auf der
ersten Menüebene neben Grunddaten wie Wochentag, Datum und die aktu-
elle Uhrzeit die Bedienfläche
07:22
Menüebenen wird in dieser Zeile angezeigt, an welcher Stelle im Menü man
sich gerade befindet.
Die untere Zeile des Displays (10) hat insgesamt 10 gleichmäßig aufgeteilte
Bedienflächen. Darüber können auf der ersten Menüebene einzelne, frei kon-
figurierbare Seiten aufgerufen oder auf nachfolgenden Menüebenen definierte
Standardfunktionen ausgelöst werden. Die Bedienflächen zur Seitenauswahl
sind leer und können mit Text individuell belegt werden. Zum Navigieren inner-
halb einer Menüebene sind zwei zusätzliche Funktionen
Zwischen diesen beiden Zeilen befindet sich der über die ETS frei konfigurier-
Seite 5 Seite 6
bare Anzeige- und Bedienbereich (9).
(8) obere Displayzeile für Grundanzeigen und Geräteeinstellungen
(9) Anzeige- und Bedienbereich – frei programmierbar
(10) untere Displayzeile für Seitenauswahl und definierte Standardfunktionen
6
07:18
Bild 3: Standby-Anzeige/Bildschirmschoner
für
Seite 7
Mo. 30.06.14 07:22
Seite 5 Seite 6
Bild 4: Aufteilung der Displayfläche
Montag 30. Juni 2014
Einstellungen System
Sprache
System
Bildschirm
Seite 7
ab. Auf den nachfolgenden
Einstellungen System
Sprache der Sprache
editierbaren Texte System
Tastenton Bildschirm
/ verfügbar.
(8)
(9)
(10)
Sprache der
editierbaren Texte
Tastenton
