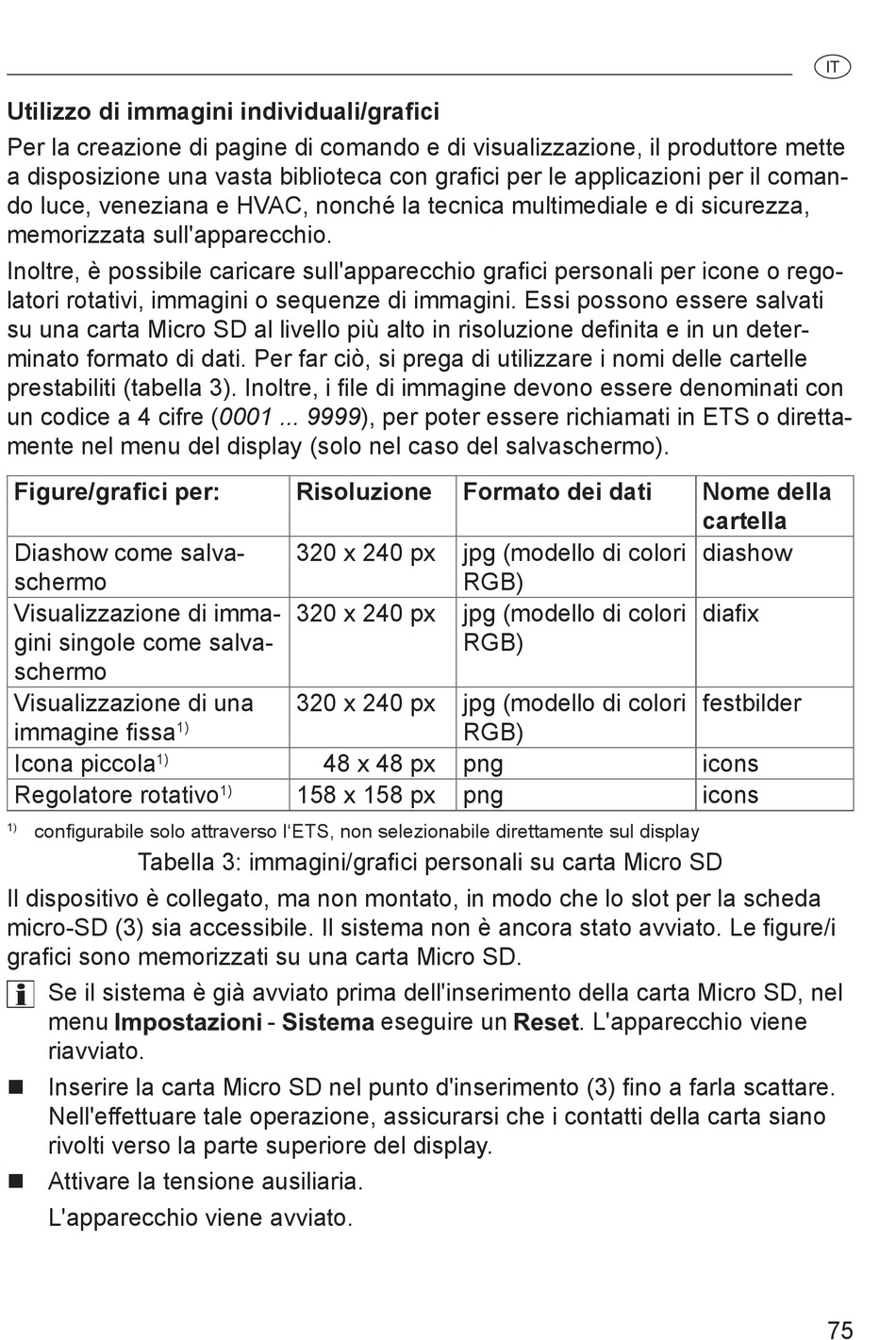

Utilizzo di immagini individuali/grafici
Per la creazione di pagine di comando e di visualizzazione, il produttore mette
a disposizione una vasta biblioteca con grafici per le applicazioni per il coman-
do luce, veneziana e HVAC, nonché la tecnica multimediale e di sicurezza,
memorizzata sull'apparecchio.
Inoltre, è possibile caricare sull'apparecchio grafici personali per icone o rego-
latori rotativi, immagini o sequenze di immagini. Essi possono essere salvati
su una carta Micro SD al livello più alto in risoluzione definita e in un deter-
minato formato di dati. Per far ciò, si prega di utilizzare i nomi delle cartelle
prestabiliti (tabella 3). Inoltre, i file di immagine devono essere denominati con
un codice a 4 cifre (0001 ... 9999), per poter essere richiamati in ETS o diretta-
mente nel menu del display (solo nel caso del salvaschermo).
Figure/grafici per:
Diashow come salva-
schermo
Visualizzazione di imma-
gini singole come salva-
schermo
Visualizzazione di una
immagine fissa
Icona piccola
1)
Regolatore rotativo
configurabile solo attraverso l'ETS, non selezionabile direttamente sul display
1)
Tabella 3: immagini/grafici personali su carta Micro SD
Il dispositivo è collegato, ma non montato, in modo che lo slot per la scheda
micro-SD (3) sia accessibile. Il sistema non è ancora stato avviato. Le figure/i
grafici sono memorizzati su una carta Micro SD.
Se il sistema è già avviato prima dell'inserimento della carta Micro SD, nel
menu
riavviato.
„ Inserire la carta Micro SD nel punto d'inserimento (3) fino a farla scattare.
Nell'effettuare tale operazione, assicurarsi che i contatti della carta siano
rivolti verso la parte superiore del display.
„ Attivare la tensione ausiliaria.
L'apparecchio viene avviato.
Risoluzione
320 x 240 px
320 x 240 px
320 x 240 px
1)
48 x 48 px
158 x 158 px
1)
-
Formato dei dati
jpg (modello di colori
RGB)
jpg (modello di colori
RGB)
jpg (modello di colori
RGB)
png
png
eseguire un
Nome della
cartella
diashow
diafix
festbilder
icons
icons
. L'apparecchio viene
y
