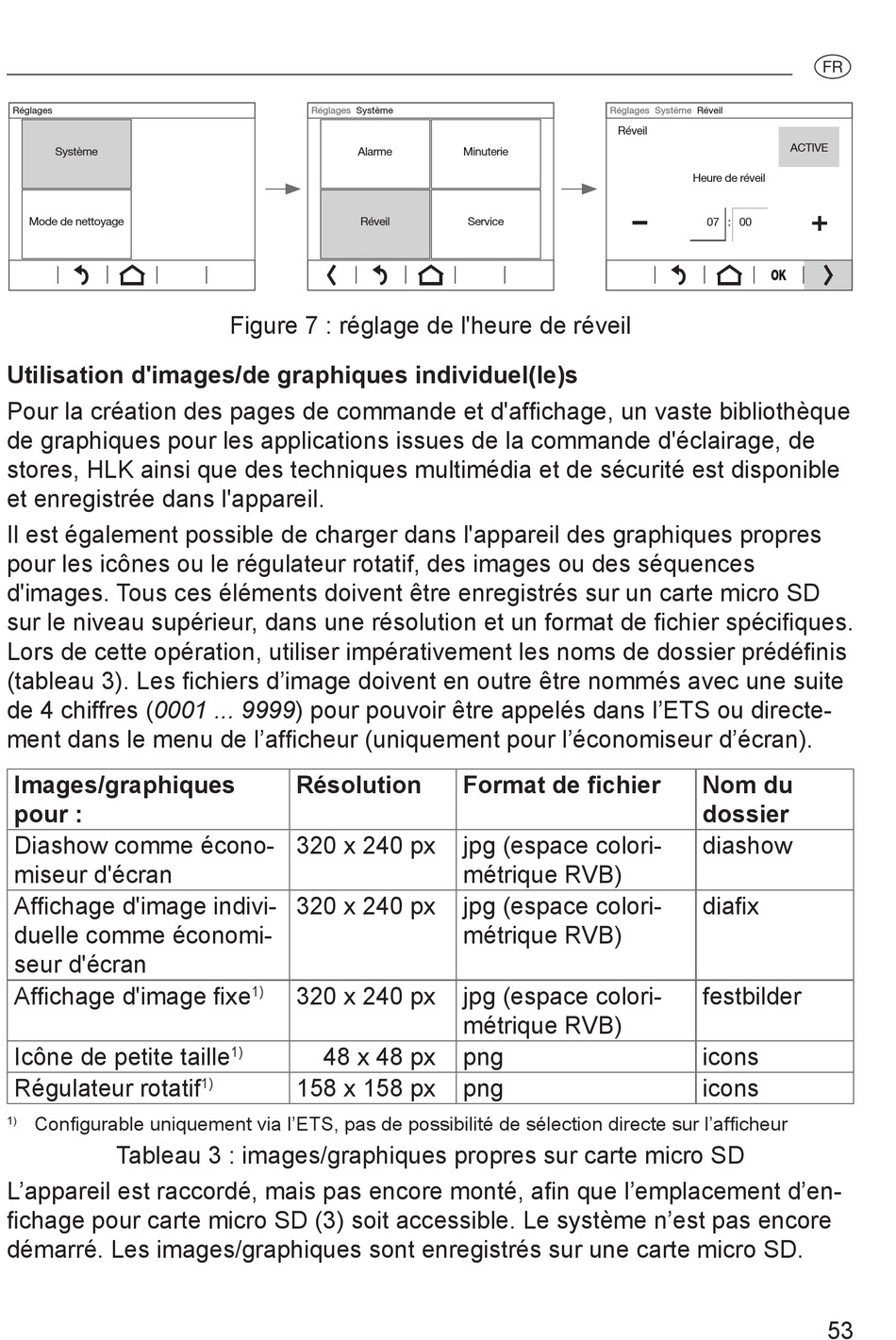

Berker KNX Touch Control Bedienungs- Und Montageanleitung Seite 53

Réglages
Système
Mode de nettoyage
Utilisation d'images/de graphiques individuel(le)s
Pour la création des pages de commande et d'affichage, un vaste bibliothèque
de graphiques pour les applications issues de la commande d'éclairage, de
stores, HLK ainsi que des techniques multimédia et de sécurité est disponible
et enregistrée dans l'appareil.
Il est également possible de charger dans l'appareil des graphiques propres
pour les icônes ou le régulateur rotatif, des images ou des séquences
d'images. Tous ces éléments doivent être enregistrés sur un carte micro SD
sur le niveau supérieur, dans une résolution et un format de fichier spécifiques.
Lors de cette opération, utiliser impérativement les noms de dossier prédéfinis
(tableau 3). Les fichiers d'image doivent en outre être nommés avec une suite
de 4 chiffres (0001 ... 9999) pour pouvoir être appelés dans l'ETS ou directe-
ment dans le menu de l'afficheur (uniquement pour l'économiseur d'écran).
Images/graphiques
pour :
Diashow comme écono-
miseur d'écran
Affichage d'image indivi-
duelle comme économi-
seur d'écran
Affichage d'image fixe
Icône de petite taille
Régulateur rotatif
Configurable uniquement via l'ETS, pas de possibilité de sélection directe sur l'afficheur
1)
Tableau 3 : images/graphiques propres sur carte micro SD
L'appareil est raccordé, mais pas encore monté, afin que l'emplacement d'en-
fichage pour carte micro SD (3) soit accessible. Le système n'est pas encore
démarré. Les images/graphiques sont enregistrés sur une carte micro SD.
Réglages Système
Alarme
Réveil
Figure 7 : réglage de l'heure de réveil
Résolution
320 x 240 px
320 x 240 px
320 x 240 px
1)
48 x 48 px
1)
158 x 158 px
1)
Réglages Système
Réveil
Minuterie
–
Service
Format de fichier
jpg (espace colori-
métrique RVB)
jpg (espace colori-
métrique RVB)
jpg (espace colori-
métrique RVB)
png
png
a
Réveil
ACTIVE
Heure de réveil
+
07 : 00
Nom du
dossier
diashow
diafix
festbilder
icons
icons
