Angaben zum Produkt
Hauptbestandteile
1

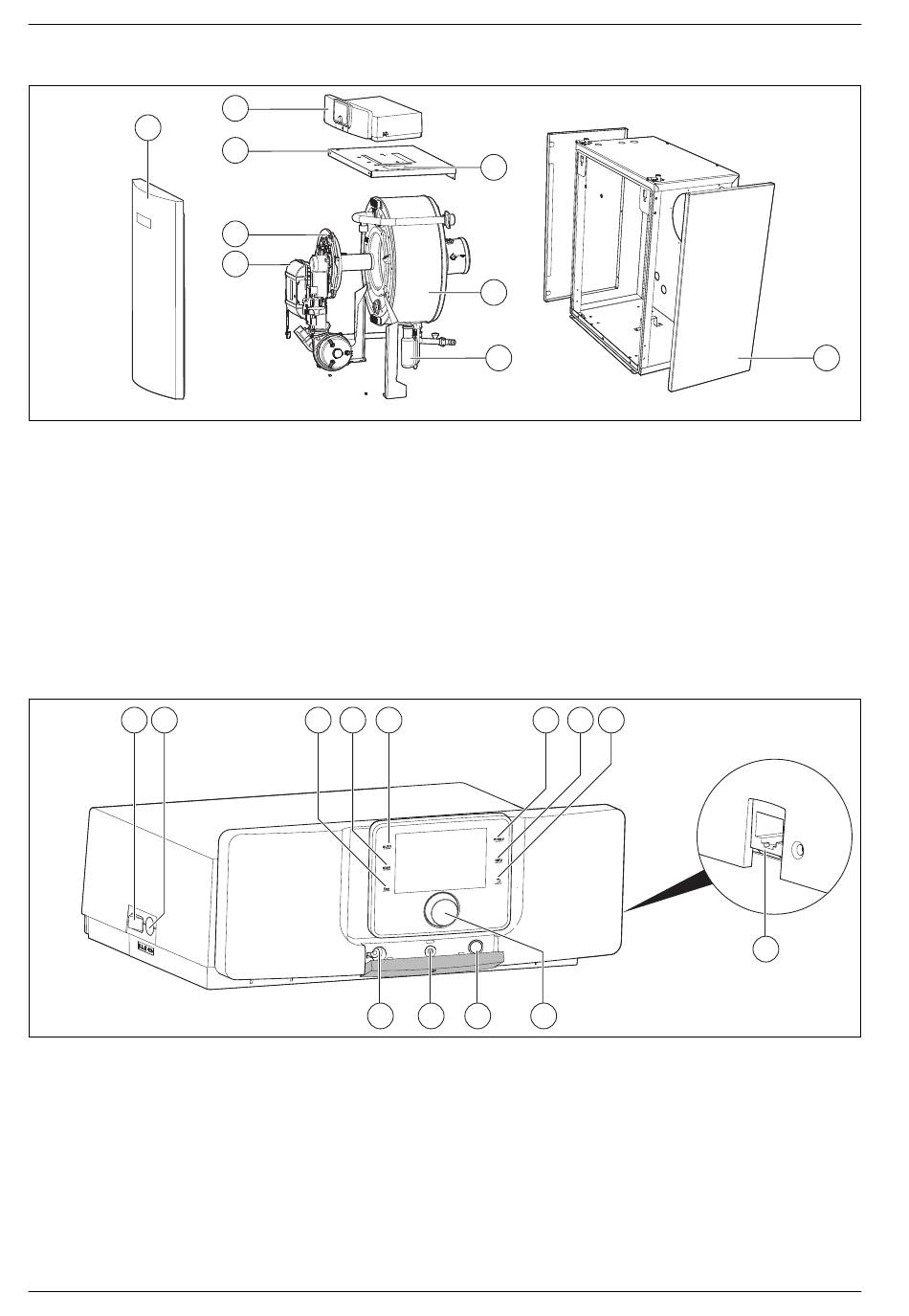

Bild 2 Suprapur KBRC 15 ... 50-1 – Hauptbestandteile
[1] Kesselvorderwand
[2] Feuerungsautomat
[3] Gasbrenner (Brennstab)
[4] Haube oben
[5] Regelgerät MX25 mit Bedieneinheit
[6] Typschild
[7] Kesselverkleidung
[8] Kesselblock mit Wärmeschutz
[9] Kondensatablauf und Siphon
Die Hauptbestandteile des Suprapur KBRC 15 ... 50-1 sind:
• Regelgerät
Regelgerät MX25
1 2
Bild 3 Regelgerät MX25 mit Bedieneinheit – Bedienelemente
[1] Hauptschalter
[2] Gerätesicherung 6,3 A
[3] fav-Taste (Favoritenfunktionen)
[4] man-Taste (manueller Betrieb)
[5] auto-Taste (Automatikbetrieb)
[6] menu-Taste (Menüs aufrufen)
[7] info-Taste (Infomenü und Hilfe)
[8] Zurück-Taste
[9] Netzwerkanschluss (RJ45) (nur vorhanden mit IP-Inside Regelge-
räten)
[10] Auswahlknopf
8
5
4
3
2
3 4 5
13
6
8
9
• Geräterahmen und Verkleidung
• Kesselblock mit Wärmeschutz
• Feuerungsautomat
• Gasbrenner.
Das Regelgerät überwacht und steuert alle elektrischen Bauteile des
Heizkessels.
Der Kesselblock überträgt die vom Brenner erzeugte Wärme an das
Heizwasser. Der Wärmeschutz reduziert die Strahlungs- und Bereit-
schaftsverluste.
6 7
12 11 10
[11] Schornsteinfeger- und Reset-Taste
[12] Status-LED
[13] Anschluss für Service-Key
8
9
Suprapur – 6720846990 (2015/06)
