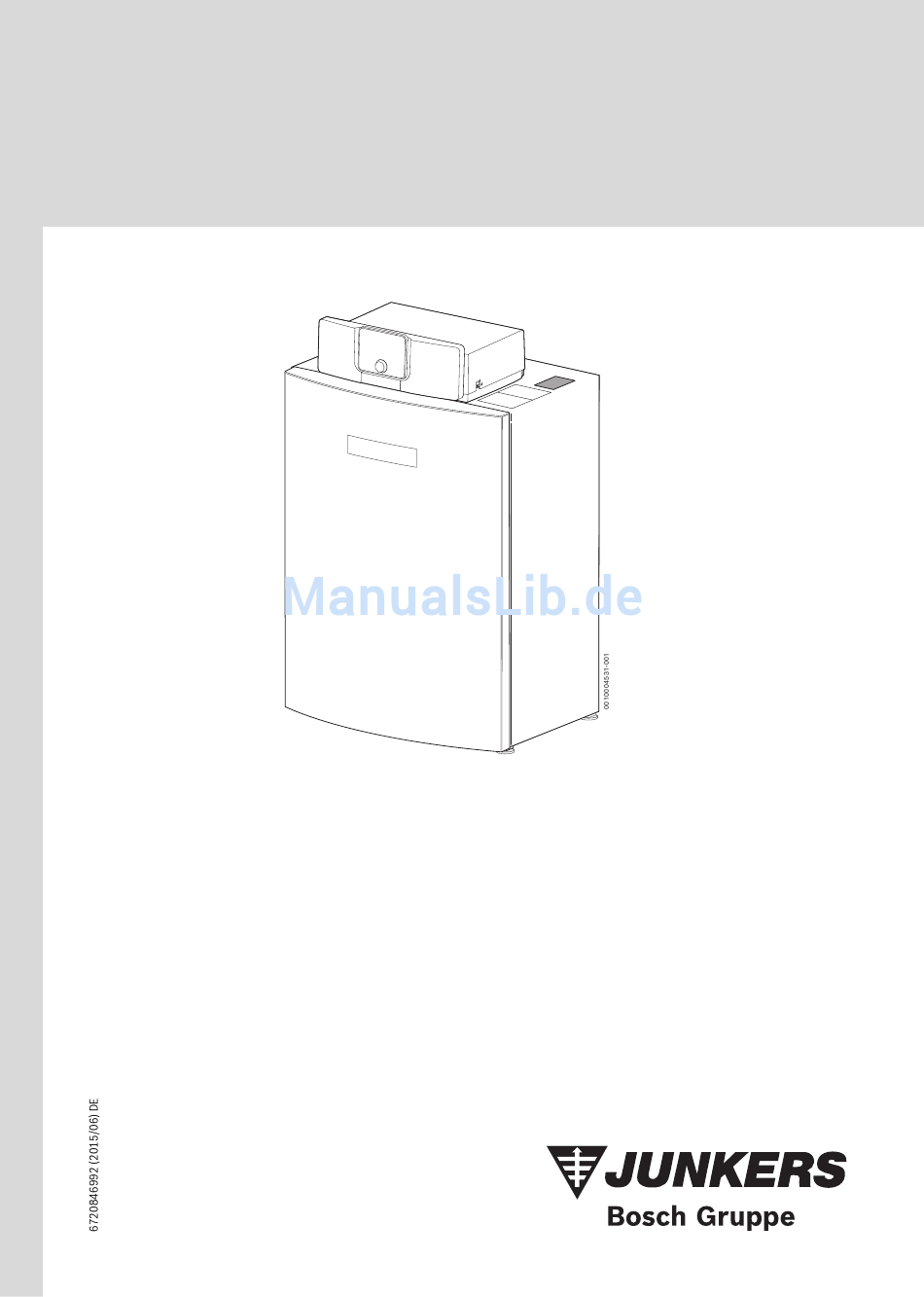

Bedienungsanleitung für den Betreiber
Suprapur
Gas-Brennwertkessel
KBRC 15-1
KBRC 22-1
KBRC 30-1
KBRC 40-1
KBRC 50-1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Junkers Suprapur KBRC 15-1

  • Seite 1 Bedienungsanleitung für den Betreiber Suprapur Gas-Brennwertkessel KBRC 15-1 KBRC 22-1 KBRC 30-1 KBRC 40-1 KBRC 50-1...
  • Seite 2: Inhaltsverzeichnis

    Produktbeschreibung ......4 wenden Sie sich bitte an Ihren Junkers Installateur. Er hilft Ihnen gerne Produktdaten zum Energieverbrauch .
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise 1.2.1 Bestimmungsgemäße Verwendung Symbolerklärung und Sicherheitshinweise Der Suprapur KBRC 15 ... 50-1 ist für die Nutzung als Gas-Brennwertkes- sel zur Wohnraumbeheizung und zur Warmwasserbereitung konzipiert. Symbolerklärung Es sind nur Gase der öffentlichen Gasversorgung verwendbar. Warnhinweise Gefahr bei Gasgeruch In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der ▶...
  • Seite 4: Angaben Zum Produkt

    Angaben zum Produkt Inspektion und Wartung Angaben zum Produkt ▶ Empfehlung für den Kunden: Wartungs- und Inspektionsvertrag mit jährlicher Inspektion und bedarfsabhängiger Wartung mit einem EG-Konformitätserklärung zugelassenen Heizungsfachbetrieb abschließen. Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu- ▶ Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun- Heizungsanlage verantwortlich (Bundes-Immissionsschutzgesetz).
  • Seite 5 Angaben zum Produkt Regelgerät MX25 0010004473-002 Bild 2 Regelgerät MX25 mit Bedieneinheit – Bedienelemente Hauptschalter Gerätesicherung 6,3 A fav-Taste (Favoritenfunktionen) man-Taste (manueller Betrieb) auto-Taste (Automatikbetrieb) menu-Taste (Menüs aufrufen) info-Taste (Infomenü und Hilfe) Zurück-Taste Netzwerkanschluss (RJ45) (nur vorhanden mit IP-Inside Regelge- räten) [10] Auswahlknopf [11] Schornsteinfeger- und Reset-Taste...
  • Seite 6: Produktdaten Zum Energieverbrauch

    Angaben zum Produkt Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU- Verordnungen Nr. 811/2013 und Nr. 812/2013 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Einheit Brennwertkessel – – KBRC 15 KBRC 22 KBRC 30 KBRC 40 KBRC 50 A23/A21 A23/A21 A23/A21...
  • Seite 7: Heizungsanlage In Betrieb Nehmen

    Heizungsanlage in Betrieb nehmen Regelgerät und Brenner in Betrieb nehmen Heizungsanlage in Betrieb nehmen 3.4.1 Übersicht der Symbole im Display Dieses Kapitel beschreibt die Inbetriebnahme mit dem Grundmodul des Reglers. Betriebsdruck der Heizung kontrollieren Um die Heizungsanlage betriebsbereit zu halten: ▶...
  • Seite 8: Bedieneinheit Einstellen

    Heizungsanlage in Betrieb nehmen 3.4.2 Bedieneinheit einstellen Pos. Symbol Erläuterung Bei Anschluss einer Bedieneinheit (z. B. CW 400) ändern sich manche Betriebsart der hier beschriebenen Funktionen. Bedieneinheit und Regelgeräte auto Anlage mit einem Heizkreis im Automatikbe- kommunizieren Einstellparameter. trieb (Heizen nach Zeitprogramm). HK2: auto Der angezeigte Heizkreis läuft im Automatik- betrieb.
  • Seite 9: Maximale Vorlauftemperatur Einstellen

    Heizungsanlage in Betrieb nehmen Weiterführende Informationen zum Sommerbetrieb  technische Do- 3.4.7 Maximale Warmwassertemperatur einstellen kumentation der Bedieneinheit und zum Frostschutz  Kapitel 3.4.8, VORSICHT: Seite 9. Gesundheitsgefährdung durch Legionellen! 3.4.5 Maximale Vorlauftemperatur einstellen ▶ Bei niedrigen Warmwassertemperaturen Thermische Desinfektion HINWEIS: oder Tägl.
  • Seite 10: Notbetrieb (Handbetrieb)

    Heizungsanlage in Betrieb nehmen Frostschutz für den Warmwasserspeicher: Auch bei ausgeschalteter Warmwasserbereitung ist Frostschutz für den Warmwasserspeicher gewährleistet. ▶ Kein Warmwasserbetrieb einstellen. 3.4.9 Notbetrieb (Handbetrieb) Im Notbetrieb heizt das Gerät. Der Brenner ist in Betrieb, bis die für den Notbetrieb eingestellte Vorlauftemperatur erreicht wird. Die Warmwas- serbereitung ist nicht aktiv.
  • Seite 11: Heizungsanlage Außer Betrieb Nehmen

    Heizungsanlage außer Betrieb nehmen Login-Daten IP-Modul Inside Heizungsanlage außer Betrieb nehmen Her.-Nr. :__ __ __ __ - __ __ __ __ __ __ __ __ __ - __ __ __ __ __ __ __ __ __ __ HINWEIS: Sachschaden durch Frost! Login-Name: ___ ___ ___ ___ ___ ___ ___ ___ ___ Die Heizungsanlage kann bei Frost einfrieren, wenn sie nicht in Betrieb ist.
  • Seite 12: Heizungsanlage Im Notfall Außer Betrieb Nehmen

    Umweltschutz und Entsorgung Heizungsanlage im Notfall außer Betrieb nehmen Inspektion und Wartung HINWEIS: Die Heizungsanlage nur bei einem Notfall über die Sicherung des Auf- Sachschaden durch fehlende oder mangelhafte Reinigung und War- stellraums oder den Heizungsnotschalter abschalten. tung! ▶ Niemals sich selbst in Lebensgefahr bringen. Die eigene Sicherheit ▶...
  • Seite 13: Energiesparhinweise

    Energiesparhinweise Energiesparhinweise Betriebs- und Störungsanzeigen Sparsam heizen Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umwelt- Störungsanzeigen an der Bedieneinheit belastung möglichst niedrig und die Behaglichkeit groß ist. Ent- Die Bedieneinheit meldet eine Störung in der Standardanzeige. sprechend dem jeweiligen Wärmebedarf der Wohnung wird die Die Ursache kann eine Störung der Bedieneinheit, eines Bauteils, einer Gaszufuhr zum Brenner geregelt.
  • Seite 14: Störungen Beheben

    Betriebs- und Störungsanzeigen Störungen beheben Gerätedaten Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genauere 8.2.1 Verriegelnde Störung zurücksetzen Angaben über Ihr Gerät zu machen. ▶ Taste Reset an der MX25 drücken ( Bild 2,[11], Seite 5). Diese Angaben erhalten Sie vom Typschild oder vom Zusatztypschild in Bei erfolgreicher Behebung, wird die Störung nicht mehr im Display der Blende.
  • Seite 15 Betriebs- und Störungsanzeigen Betriebs- Fehler- Ursache Beschreibung Prüfvorgang/ Maßnahme Code nummer Ursache Temperaturanstieg Wärmetauscherschutz wegen Keine oder zu geringe Ausreichende Wärmeabnahme Kesseltemperaturfühler zu hoher Anstiegs- Wärmeabnahme (z. B. sicherstellen. zu schnell geschwindigkeit. Thermostatventile und -mi- ( > 70 K/min). scher geschlossen). Kesselkreis-Volumen- Ausreichend dimensionierte strom zu gering.
  • Seite 16: Kurzbedienungsanleitung

    Kurzbedienungsanleitung ▶ Heizung max. Temperatur auswählen und bestätigen. Kurzbedienungsanleitung Heizkessel ein- oder ausschalten ▶ Heizkessel am Hauptschalter [1] ein- oder ausschalten. 0010005616-001 Bild 18 Maximale Vorlauftemperatur ▶ Temperatur einstellen und bestätigen. 0010004475-001 Bild 15 Hauptschalter Hauptschalter Heizung ein- oder ausschalten ▶...
  • Seite 17 Stichwortverzeichnis Stichwortverzeichnis Altgerät ..........12 Sicherheitshinweise .
  • Seite 20 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Betreuung Fachhandwerk Schulungsannahme Junkers Deutschland Telefon (0 18 06) 337 335 Telefon (0 18 06) 003 250 Junkersstraße 20-24 Telefax (0 18 03) 337 336 Telefax (0 18 03) 337 336 D-73249 Wernau Junkers.Handwerk@de.bosch.com...
