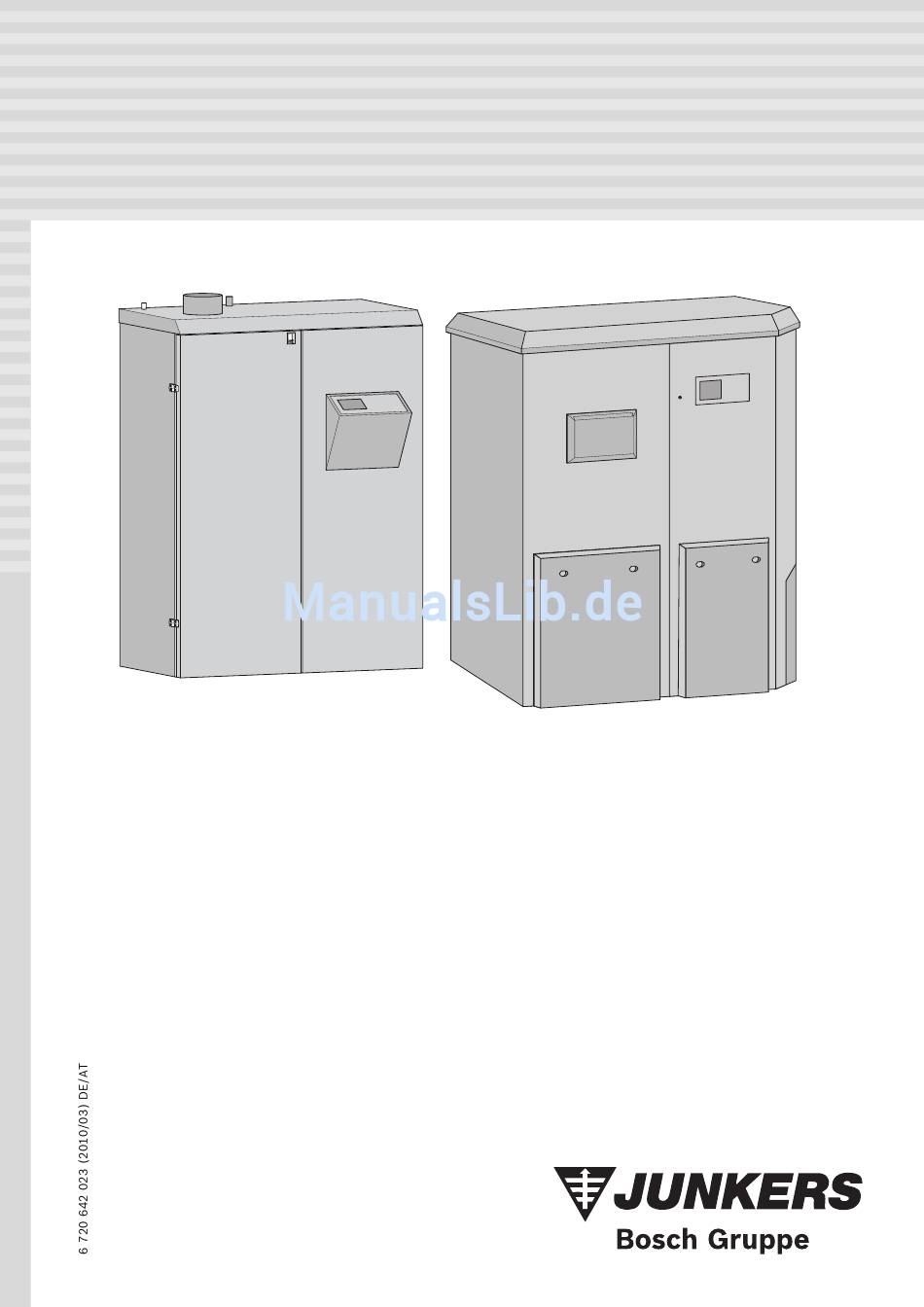

- Seite 1 Bedienungsanleitung für den Betreiber Pellet-Heizkessel SUPRAPELLETS 6 720 642 004-00.1T KRP2-9 Top KRP2-15 PZ KRP2-15 M Top KRP2-25 PZ KRP2-15 M Top MBW KRP2-32 PZ KRP2-35 PZ...
- Seite 2 Sie Wärme ganz unbeschwert genießen. Wenn Sie mit Ihrem Junkers Produkt dennoch einmal Probleme haben, wenden Sie sich bitte an Ihren Junkers Installateur. Er hilft Ihnen gerne weiter. Der Installateur ist einmal nicht erreichbar? Dann ist unser Kundendienst rund um die Uhr für Sie da! Details dazu erfahren Sie auf...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..4 Heizkessel außer Betrieb nehmen ..22 Symbolerklärung ....4 Heizkessel am Bedienfeld außer Betrieb Sicherheitshinweise . -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeich- net und umrandet. Bei Gefahren durch Strom wird das Ausrufe- zeichen im Warndreieck durch ein Blitzsym- bol ersetzt. Signalwörter am Beginn eines Warnhinweises kenn- zeichnen Art und Schwere der Folgen, falls die Maßnah- men zur Abwendung der Gefahr nicht befolgt werden. -
Seite 5: Sicherheitshinweise
B Inbetriebnahme und Wartung dieses Pellet-Heiz- Betrieb kessels dürfen nur durch einen Fachmann erfolgen, B Heizkessel immer mit ausreichender Heizwasserfül- der von Junkers hierfür geschult und zertifiziert lung und korrektem Anlagendruck betreiben. wurde. B Sicherheitsventile keinesfalls verschließen, um Über- B Empfehlung: Wartungs- und Inspektionsvertrag mit druckschäden zu vermeiden. -
Seite 6: Angaben Zum Heizkessel
Angaben zum Heizkessel Angaben zum Heizkessel Typenübersicht Typenschild Die vorliegende Anleitung umfasst folgende Typen: Das Typenschild befindet sich rechts am Vorratsbehäl- ter. • KRP2-9 Top und KRP2-15 M Top – Heizkessel zur Pellet-Verbrennung. Es enthält Angaben zum Kesseltyp und zu den techni- –... -
Seite 7: Befüllen Des Pelletlagers
EN 14961-2, Qualitätsklasse A1-6mm oder A2-6mm ver- raums mit dem Lieferanten oder einem wendet werden. Fachmann, der von Junkers hierfür geschult Bis zum Inkrafttreten der EN 14961-2 sind auch die Qua- und zertifiziert wurde. litätsklassen DINplus oder ÖNORM M 7135 zulässig. - Seite 8 Befüllen des Pelletlagers Wichtige Hinweise Der Heizkessel muss mindestens 20 min vor dem Befül- len ausgeschaltet werden: B Taste EIN/AUS so lange gedrückt halten, bis in der Statusanzeige HEIZUNG AUS angezeigt wird. Der Heizkessel ist ausgeschaltet. HINWEIS: Anlagenschaden durch Staubab- lagerungen! B Vor der Wiederbefüllung das Pelletlager auf Staubablagerungen kontrollieren.
-
Seite 9: Bedienung
Bedienung Bedienung Übersicht der Bedienelemente H A U P T M E N U E BETRIEBSART KESSELEINSTELLUNG BOILEREINSTELLUNG PELLETS-FUELLZEIT LCD + WARTUNG - HAND LCD - AGGREGATTEST HEIZUNG AUS MI 24.05.06 08:07:37 6 720 642 003-01.1T Bild 2 Übersicht Pos. Bezeichnung Funktion Tasten F1...F4... -
Seite 10: Heizkessel Ein-/Ausschalten
Die Menüpunkte SERVICE und B Taste oder Taste drücken, bis die gewünschte AGGREGATTEST dürfen nur durch einen Seite angezeigt wird. Fachmann bedient werden, der von Junkers Um einen Menüpunkt auszuwählen: hierfür geschult und zertifiziert wurde. B Taste oder Taste drücken, bis der gewünschte Menüpunkt markiert ist. -
Seite 11: Uhrzeit Und Datum Einstellen
Bedienung Uhrzeit und Datum einstellen Gespeicherte Daten laden Im Hauptmenü: Daten können Sie nur laden, wenn der Heiz- B Taste drücken, bis die zweite Seite des Hauptme- kessel ausgeschaltet ist und die Statusan- nüs angezeigt wird. zeige HEIZUNG AUS zeigt. Beim B Taste F3 (UHR) drücken. -
Seite 12: Betriebsart Einstellen
Bedienung B Taste F2 drücken. B Taste E drücken. Die Abfrage Sicher? Wenn ja, “E” wird angezeigt. Die Betriebsart ist aktiviert. Das Hauptmenü wird angezeigt. DATENSPEICHER-MENUE Wenn die Betriebsart ZEITBETRIEB ausge- wählt ist, wird nach Drücken der Taste E ein SICHER? Untermenü... -
Seite 13: Heizkessel Einstellen
Bedienung Heizkessel einstellen 4.8.2 Hysterese einstellen Die Hysterese gibt an, wie weit die Kesseltemperatur Im Untermenü KESSELEINSTELLUNG können Sie die nach Ausschalten des Heizkessels sinken darf, bevor der • Kesselsolltemperatur und die Heizkessel erneut zu heizen beginnt. • Hysterese einstellen. Bei einer Kesselsolltemperatur von 75 °C und einer ein- 4.8.1 Kesselsolltemperatur einstellen... -
Seite 14: Warmwasserspeicher Einstellen (Boilerbetrieb)
Bedienung Warmwasserspeicher einstellen B Taste MENU drücken. Die Einstellungen werden gespeichert. Das Haupt- (Boilerbetrieb) menü wird angezeigt. Eine externe Regelung ist die Voraussetzung 4.9.2 Schaltzeiten löschen/wiederherstellen für die Ansteuerung einer Zirkulationspum- Im Hauptmenü: pe und zur thermischen Desinfektion des Warmwassers. B Taste oder Taste drücken, bis der Menüpunkt... -
Seite 15: Warmwassertemperatur Einstellen
Bedienung 4.9.3 Warmwassertemperatur einstellen B Taste E drücken. Wenn während der Ladezeiten die eingestellte Einschalt- B Taste oder Taste drücken, bis die Einstellung für temperatur (MIN) unterschritten wird, beginnt der Heiz- VORRANG markiert ist. kessel mit der Warmwasserbereitung, bis die Ausschalttemperatur (MAX) erreicht ist. -
Seite 16: Pufferspeicher Einstellen
Bedienung 4.10 Pufferspeicher einstellen Die Schaltzeiten für den Pufferspeicher Im Untermenü PUFFEREINSTELLUNG können Sie die müssen den Heizzeiten der Heizkreise und folgenden Einstellungen vornehmen: des Warmwasserspeichers angepasst werden. • Schaltzeiten einstellen • Schaltzeiten löschen/wiederherstellen 4.10.2 Schaltzeiten löschen/wiederherstellen • Einschalttemperatur einstellen Im Hauptmenü: •... -
Seite 17: Ausschalttemperatur Einstellen
Die Puffervorrangschaltung darf nur durch mäße Einstellungen! einen Fachmann eingestellt werden, der von B Pufferausschalttemperatur nicht höher Junkers hierfür geschult und zertifiziert wur- als die maximale Puffertemperatur ein- stellen. Die Pufferausschalttemperatur (am unteren Fühler) muss immer höher als die Pufferein- schalttemperatur sein. -
Seite 18: Witterungsgeführte Heizungsregelung
Bedienung 4.11 Witterungsgeführte Heizungsregelung Um die Betriebsart oder die Regelvariante eines Heiz- kreises einzustellen: Die integrierte Heizkreisregelung ist witterungsgeführt Im Hauptmenü: und für maximal vier Mischerkreise vorgesehen. Sie regelt die Vorlauftemperatur anhand der Außentempera- B Taste oder Taste drücken, bis einer der vier tur und der eingestellten Temperaturkurve des Heizkrei- Menüpunkte HEIZKREIS 1...4 markiert ist. -
Seite 19: Nachtabsenkung Einstellen
Bedienung Raumeinfluss einstellen Maximale Außentemperatur einstellen Mit diesem Wert wird die automatische Umschaltung Die Einstellung des Raumeinflusses ist nur des Heizkessels zwischen Heizbetrieb mit Warmwasser- in Verbindung mit einer Raumbedieneinheit bereitung und Warmwasserbereitung ohne Heizbetrieb möglich. gesteuert. Wenn die eingestellte Raumtemperatur über- oder unter- Wenn die angezeigte Tagesmitteltemperatur die einge- schritten wird, erhöht oder verringert die Heizkreisrege- stellte maximale Außentemperatur.MAX.AUSSEN über-... -
Seite 20: Heizzeiten Einstellen
B Taste F1 oder Taste F2 drücken, um die Einstellung zu ändern. 4.11.5 Heizkreisregler einstellen Das Untermenü HEIZKREISREGLER ist mit einem Code gesichert und kann nur nur durch einen Fachmann aus- gewählt werden, der von Junkers hierfür geschult und zertifiziert wurde. 6 720 642 023 (2010/03) -
Seite 21: Pelletbefüllzeiten Einstellen
79.7 dass der Vorratsbehälter leer läuft. Änderungen dürfen nur nur durch einen 6 720 642 003-35.1T Fachmann erfolgen, der von Junkers hierfür Bild 24 Saugzeiten einstellen geschult und zertifiziert wurde. B Taste E drücken. Der Vorratsbehälter wird nach einer vorgegebenen... -
Seite 22: Heizkessel Außer Betrieb Nehmen
Den Heizkessel nur bei einem Notfall über die Sicherung des Aufstellraumes oder den Heizungsnotschalter abschalten. Lassen Sie sich durch einen Fachmann, der von Junkers hierfür geschult und zertifiziert wurde, das Verhalten in einem Notfall, z.B. bei einem Brand, erklären. B Niemals sich selbst in Lebensgefahr bringen. Die eigene Sicherheit geht immer vor. -
Seite 23: Wartung
GEFAHR: Lebensgefahr durch Vergiftung! Wartungs- und Inspektionsvertrag ab und lassen Sie das Gerät jährlich durch einen Durch biologische Zersetzungsprozesse der Fachmann warten, der von Junkers hierfür Pellets können gefährliche Gase entstehen. geschult und zertifiziert wurde warten. B Pellets vor Feuchtigkeit schützen. -
Seite 24: Betriebsdruck Prüfen
Wartung Betriebsdruck prüfen Heizwasser nachfüllen und entlüften Der Betriebsdruck muss einmal im Monat kontrolliert Lassen Sie sich durch einen Fachmann, der von Junkers werden. hierfür geschult und zertifiziert wurde, zeigen, wo sich außerhalb des Heizkessels der Füll- und Entleerhahn Ein Fachmann, der von Junkers hierfür geschult und zer- zum Nachfüllen des Heizwassers befindet. -
Seite 25: Handbetrieb Einstellen
Wartung B Heizkessel langsam befüllen. Dabei die Druckanzeige B Taste E drücken. am Manometer beobachten. Das Untermenü WARTUNG wird angezeigt. WARTUNG PELL-SAUGEN WT-REINIGUNG SCHNECKE BRENNERROST SAUGZUG BESTAETIGEN HEIZUNG AUS FR 01.01.10 6 720 615 876-59.1RS 00:00:00 Bild 26 Manometer 6 720 642 003-36.1T Rote Zeiger Bild 27 Menü... -
Seite 26: Reinigungsarbeiten Durchführen
Wartung Reinigungsarbeiten durchführen B Taste F4 drücken, um den Brennerrost zu öffnen. Die Asche auf dem Brennerrost fällt in die Aschelade. Um den Wirkungsgrad und die Funktionsfähigkeit des Heizkessels zu erhalten, müssen Sie den Kesselkörper in Um die Staubbelastung beim Öffnen der Ascheladetür zu regelmäßigen Abständen reinigen. - Seite 27 Wartung B Aschelade aus der Aschekammer entnehmen und die B Restliche Ascherückstände entfernen, bis der Feuer- Asche umweltgerecht entsorgen. raum vollständig gesäubert ist (z.B. mit einem geeig- neten Staubsauger [2]). 6 720 642 001-37.1T Bild 30 KRP2-9 Top: Aschelade entnehmen 6 720 642 002-55.1T Bild 31 Feuerraum reinigen Feuerraumtür...
- Seite 28 Wartung KRP2-15 M Top: VORSICHT: Brandgefahr durch glühende B Linke Kesseltür öffnen. Asche! B Asche nur in nicht brennbaren Gefäßen entsorgen. B Asche umweltgerecht entsorgen. B Restliche Ascherückstände entfernen, bis der Feuer- raum vollständig gesäubert ist (z.B. mit einem geeig- neten Staubsauger [2]).
- Seite 29 Wartung KRP2-15 M Top MBW: B Restliche Ascherückstände entfernen, bis der Feuer- raum vollständig gesäubert ist (z.B. mit einem geeig- B Linke Frontblende [1] aushängen. neten Staubsauger [2]). B Flügelschrauben der Ascheladetür [2] lösen. B Ascheladetür vorsichtig abheben und zur Seite stellen.
- Seite 30 Wartung KRP2-15 PZ, KRP2-25 PZ, KRP2-32 PZ, KRP2-35 PZ: B Flugasche mit einem Aschekratzer (Zubehör) [1] aus dem Feuerraum in die Aschelade kehren. B Linke Frontblende [1] aushängen und zur Seite stel- len. B Flügelschrauben der Ascheladetür [2] lösen. B Ascheladetür vorsichtig abheben und zur Seite stellen.
-
Seite 31: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Sparsam heizen Nachtabsenkung Der Heizkessel ist so konstruiert, dass der Brennstoff- Durch Absenken der Raumtemperatur über Tag oder verbrauch und die Umweltbelastung möglichst niedrig nachts lassen sich erhebliche Brennstoffmengen einspa- sind und die Behaglichkeit groß ist. ren. Ein Absenken der Temperatur um 1 °C kann bis zu 5 % Energieeinsparung bringen. -
Seite 32: Störungen Beheben
Störungen beheben Störungen beheben Wenn die nachfolgenden Maßnahmen zur Störungsbehe- HINWEIS: Anlagenschaden durch bung nicht zum Erfolg führen: Verpuffung! B Kundendienst anfordern. Wenn sich Pellets beim Starten des Automa- tikbetriebs im Brenner befinden, kann es zu Entfernen Sie vor dem Quittieren der einer Verpuffung kommen. - Seite 33 Störungen beheben Displayanzeige Störung Mögliche Ursache Abhilfe 7 BRENNERSERVICE B Kundendienst anfordern. 8 PELLETSLAGER LEER Das Saugsystem ist Im Pelletlager befin- B Pellets in den Bereich des gestört. den sich keine Pellets. Ansaugpunkts bringen. B Pelletlager nachfüllen lassen. Der Wert für Saugen- B Wert niedriger einstellen (nach Auto ist zu hoch einge- Rücksprache mit dem Kunden-...
- Seite 34 Störungen beheben Displayanzeige Störung Mögliche Ursache Abhilfe Das Display ist dunkel LED ON leuchtet nicht. Die Spannungsversor- B Spannungsversorgung am Haupt- gung fehlt. schalter herstellen. LED ON leuchtet. Der Bildschirmschoner B Beliebige Taste drücken, um ist aktiviert. Bildschirmschoner zu deaktivie- ren.
-
Seite 35: Anhang
Anhang Anhang Spezifische Einstellungen Kesselschaltzeiten (nur Betriebsart Zeitbetrieb) Werkseinstellung Einstellung Inbetriebnahme Persönliche Einstellung 05:00 - 04:59 --:-- − --:-- 05:00 - 04:59 --:-- − --:-- 05:00 - 04:59 --:-- − --:-- 05:00 - 04:59 --:-- − --:-- 05:00 - 04:59 --:-- −... - Seite 36 Anhang Heizzeiten Heizkreis 1 Werkseinstellung Einstellung Inbetriebnahme Persönliche Einstellung 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00 06:00 - 12:00 12:00 - 22:00...
-
Seite 37: Übersicht Der Parameter
> HEIZZEITEN Kapitel 4.11.3, Seite 20) > HEIZKURVE T −20 10-90 °C T +20 10-60 °C 20 °C > HEIZKREISREGLER Darf nur von einem von Junkers geschulten und zertifizierten Fachmann eingestellt wer- den! Tab. 8 Parameter 6 720 642 023 (2010/03) -
Seite 38: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis ....................Anlieferung der Pellets Parameterliste ......................Aschelade Pelletbefüllzeiten ......................Ausschalttemperatur Pelletlager ......................Außentemperatur Pelletqualität ..................... Außerbetriebnahme Pufferbetrieb ....................Automatischer Betrieb Pufferspeicher ......... Ausschalttemperatur ......... Einschalttemperatur ......................Bedienelemente Puffervorrang ............Bedienung ............Befüllzeiten ...... - Seite 39 Notizen 6 720 642 023 (2010/03)
