Montage- und Betriebsvorschrift
KAPITEL 2
MONTAGE
MultiZoneBox - KWL-MZB
Anschluss Bedienelement
Anschluss nach Schaltplan
Maße
Gewicht
1 .13 Zubehör
KWL-MZB-BE
KWL-MZB-BET
KWL-MZB-AP
KWL-MZB-VSAP
KWL-MZB-VOC-F
KWL-MZB-F
KWL-MZB-RH7
KWL-MZB-RH13
2 .0
Aufstellung
Das Gerät ist für die Montage in Innenräumen, an der Wand oder Decke konzipiert. Die Raumtemperatur muss über
+14 °C liegen. Enge Bögen führen zu erhöhten Druckverlusten und Strömungsgeräuschen. Die Lüftungsleitungen dür-
fen keinesfalls geknickt werden. Auf feste und dichte Befestigung an den Anschlussstutzen ist zu achten. Es ist darauf
zu achten, dass die nach DIN 1946-6 erforderlichen Überströmöffnungen vorhanden sind.
Für Wartungs- und Installationsarbeiten muss der Gerätedeckel frei zugänglich sein.
2 .1
Luftführung
Bei Planung und Ausführung sind möglichst kurze Leitungen anzustreben. Die Zuluft ist den Wohn- und Schlafräumen
zuzuführen, die Abluft in den Nutzräumen abzuführen. In die Abluftventile sind Filter zu integrieren. Dunstabzugshauben
dürfen nicht an das System angeschlossen werden. Zur Sicherstellung der Luftführung innerhalb der Raumeinheit sind
ausreichende Überströmöffnungen (Türspalte, Türlüftungsgitter) vorzusehen.
Bestehende Brandschutzvorschriften sind unbedingt zu beachten .
2 .2

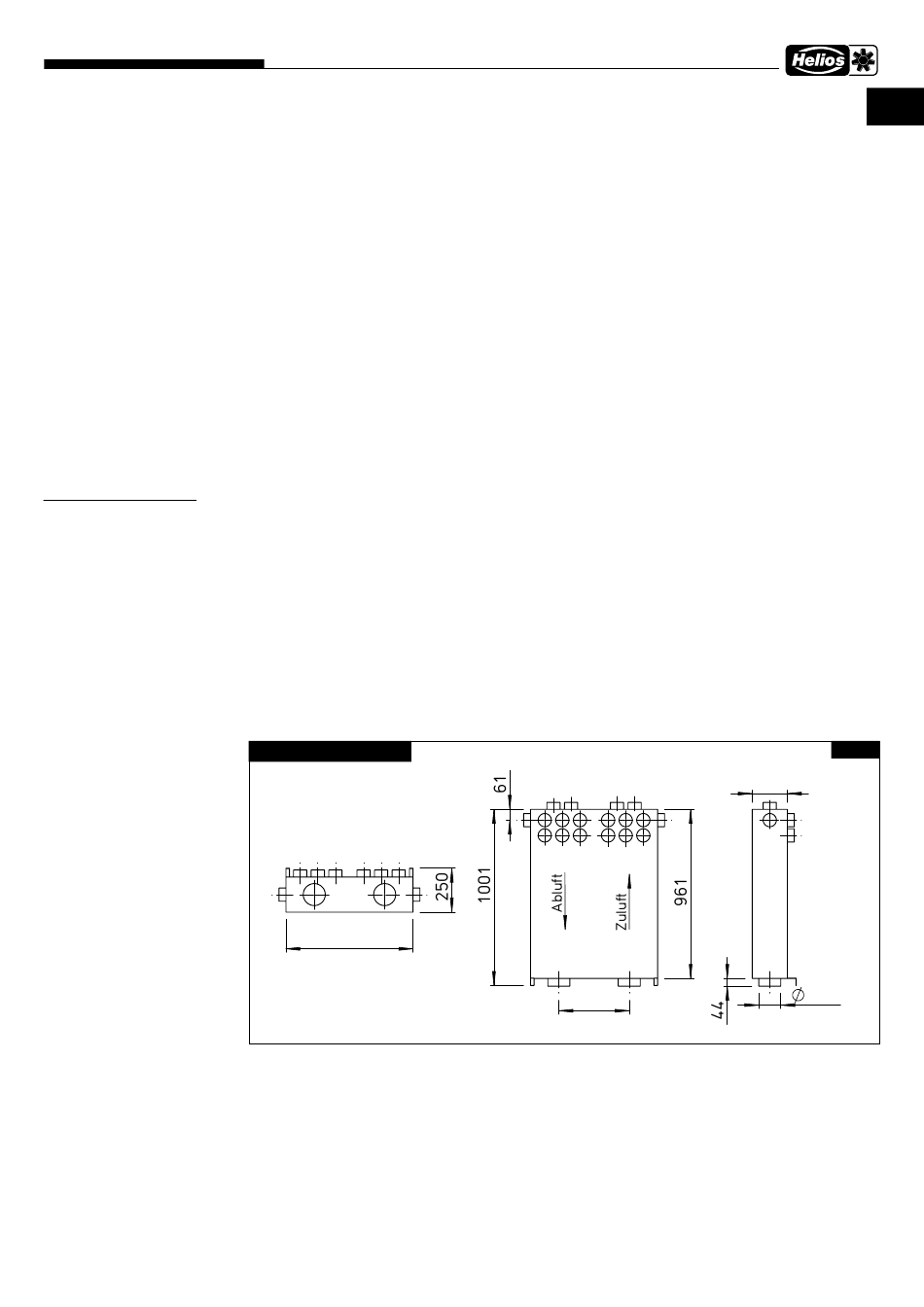

Abmessungen
KWL MZB 6+1-75/125 R90
722
J-Y(St)Y 2 x 2 x 0,6 (max . 100 m)
SS-1202
1040 x 722 x 200 mm
25 kg
Bedienelement Eco (Unterputz)
Manueller 3-Stufen-Betrieb oder Automatikmodus
Bedienelement Touch
Manueller 3-Stufen-Betrieb, Automatikmodus oder Wochenprogramm
Anschlussplatte
Zur Montage in der Betondecke
Verbindungsset
Zur Verbindung der MultiZoneBox mit der Anschlussplatte. Set besteht aus 12 Einzelstut-
zen und Befestigungswinkeln
VOC-Feuchte-Sensor
Zur Erfassung der Mischgas-Konzentration (VOC) und relativen Luftfeuchte
Feuchte-Sensor
Zur Erfassung der relativen Luftfeuchte
Rohrhalterung (für 7 Rohre)
Für den ein- sowie beidseitigen Anschluss von flex pipe
Rohrhalterung (für 13 Rohre)
Für den ein- sowie beidseitigen Anschluss von flex pipe
400
3
plus
plus
Abb .2
200
125
DE
