4.3 Montage du bloc
chaudière des VKO 55 - 70
4.3.1 Installation du bloc chaudière

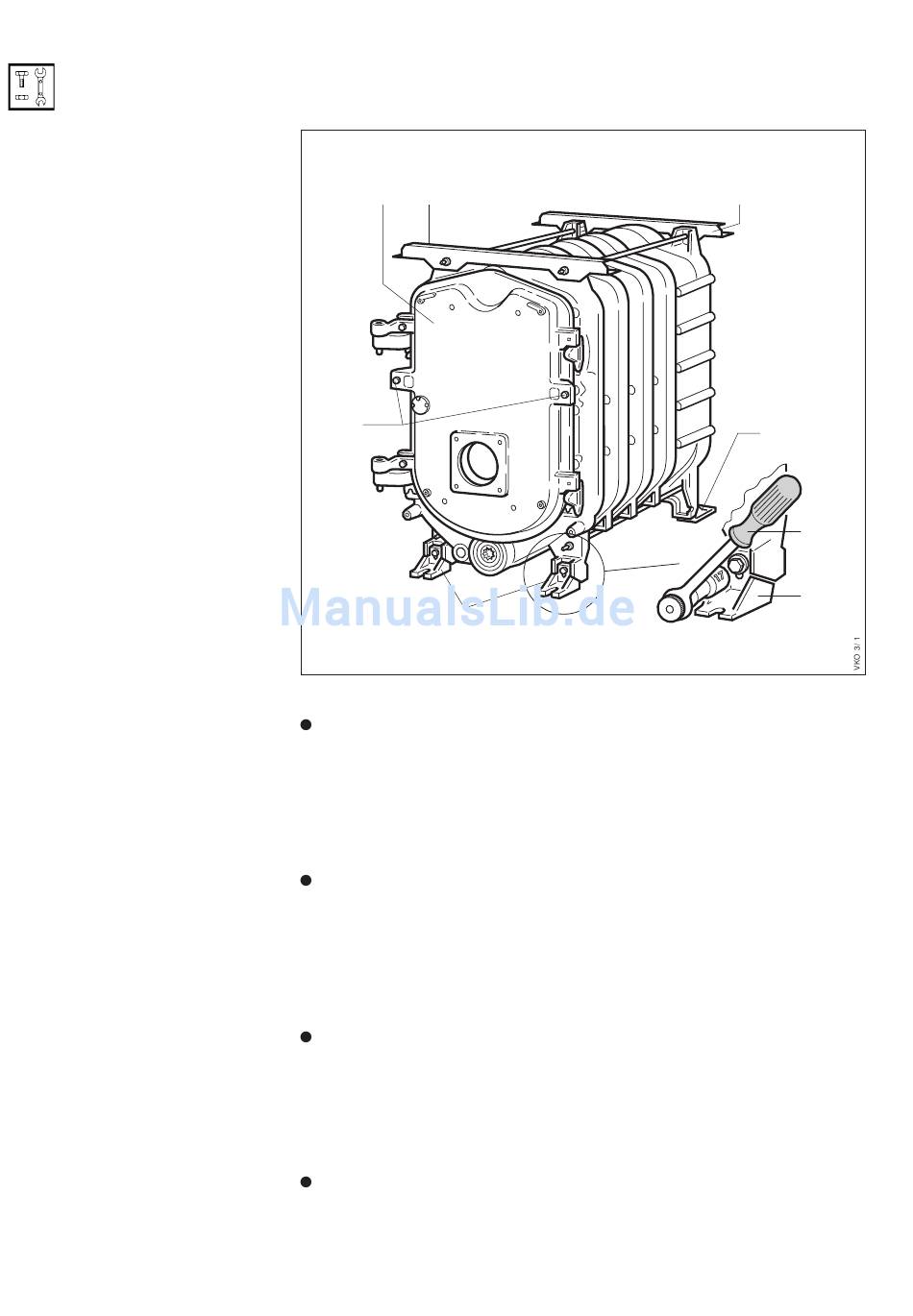

Légende de la figure 4.3
1 Porte de la chambre de
combustion
2 Support
3 Support
4
Pieds de la chaudière
5 Clé à cliquet
6
Boulons de la porte de la
chambre de combustion
10
1 2
6
4
Fig. 4.3 Montage du bloc chaudière
Pour pouvoir être installée, la chau-
dière doit être soulevée de la
palette. Ouvrir l'emballage de
l'habillage de la chaudière et en
sortir les divers éléments.
Monter les pieds de la chaudière
(4) sur le bloc chaudière.
Installer le bloc chaudière sur un
sol ou un socle plat. Installer au
niveau la chaudière sur les pieds
réglables (4) à l'aide de la clé à
cliquet (5) – SW 17 –, comme
indiqué dans la figure 4.1.3 de la
page 10.
Monter les charnière de la porte
de la chambre de combustion (1)
du côté souhaité.
Elles peuvent être fixées aussi bien sur
le côté droit que sur le côté gauche
de la chaudière.
Accrocher la porte de la chaudière
(1), la fermer et la fixer à l'aide
des boulons (6). Montez les
supports (2 et 3).
/
