TC-MINI
Anschluss Wärmetauscher
Die Gaseingänge sind rot markiert.

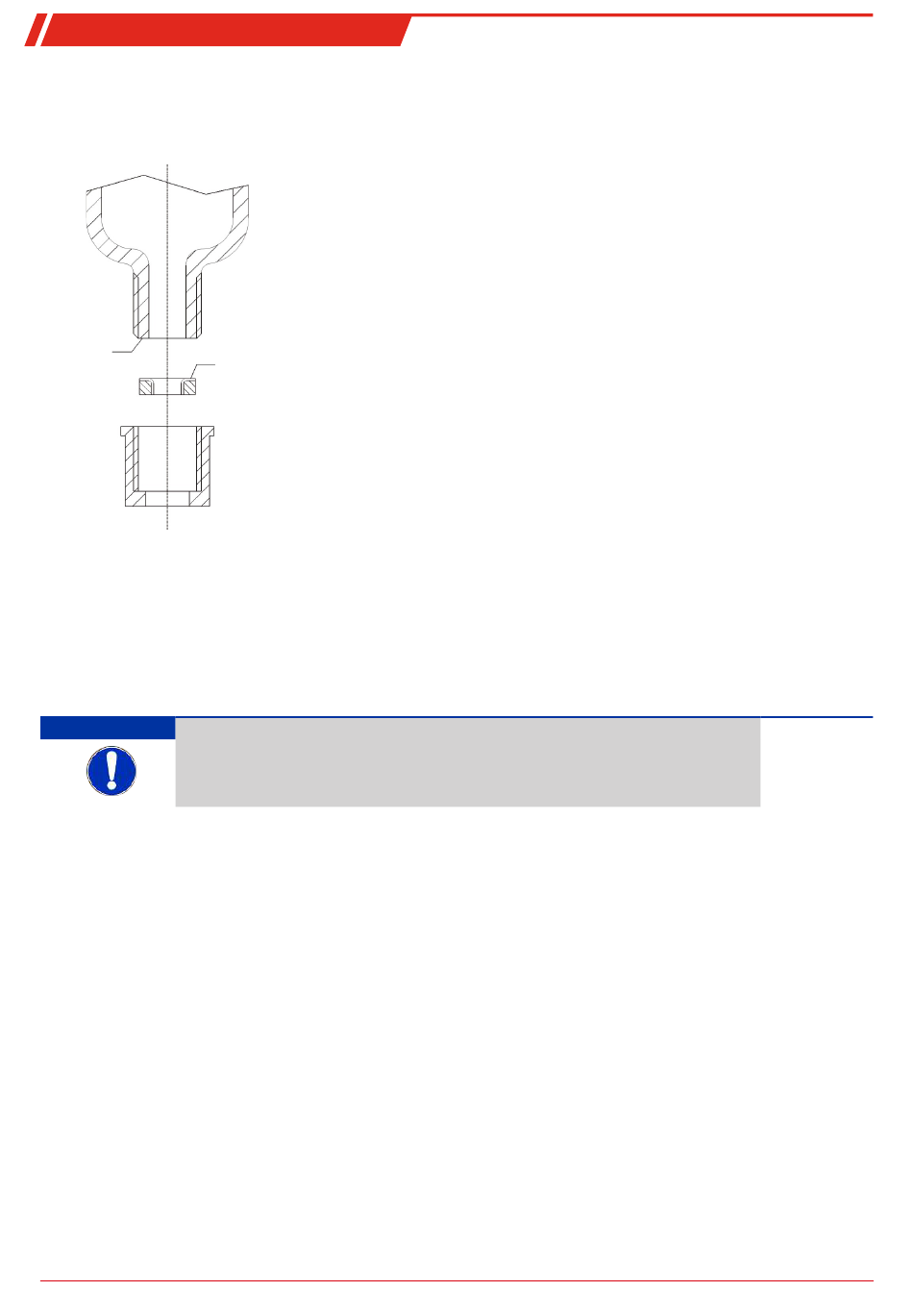

Bei Wärmetauschern aus Glas ist bei dem Anschluss der Gasleitungen auf die richtige Lage der Dichtung zu achten (siehe Abbil-
dung). Die Dichtung besteht aus einem Silikonring mit einer Stulpe aus PTFE. Die PTFE Seite muss zum Glasgewinde zeigen.
Glas
4.2.1 Anschluss Gasanschlüsse Filter (optional)
Der Anschluss G1/4 oder NPT 1/4" (Filterkopf mit NPT gekennzeichnet) für den Gasausgang ist mittels geeigneter Verschraubung
sorgfältig und fachgerecht anzuschließen.
Wird der Kühler mit der Option Filter ohne Feuchtefühler bestellt, kann am Filterkopf ein Bypass angeschlossen werden.
Auf dem Filterkopf ist ein G1/4 Innengewinde vorgesehen, welches ab Werk mit einem Stopfen verschlossen ist. Um dieses zu
nutzen, drehen Sie den Stopfen heraus und schrauben eine geeignete Verschraubung hinein. Achten Sie auf Dichtheit.
HINWEIS
Durch den Einbau von Filtern wird der maximal zulässige Betriebsdruck im System ein-
geschränkt!
Betriebsdruck ≤ 2 bar
4.2.2 Anschluss Durchflussadapter (optional)
Wird der Kühler mit der Option Feuchtefühler ohne Filter bestellt, ist dieser werksseitig in einem Durchflussadapter montiert.
Die Verbindung zwischen Ausgang Wärmetauscher und Eingang Durchflussadapter ist nicht pauschal verschlaucht. Der An-
schluss G1/4 oder NPT 1/4" (Durchflussadapter mit NPT gekennzeichnet) für den Gasein-/-ausgang ist mittels geeigneter Ver-
schraubung sorgfältig und fachgerecht anzuschließen. Dabei ist die Flussrichtung nicht relevant.
4.2.3 Anschluss Feuchtefühler (optional)
Wird der Kühler mit Option Feuchtefühler bestellt, ist dieser bereits werksseitig in einem Durchflussadapter oder bei der Option
Filter im Filterkopf montiert und angeschlossen.
BD440015 ◦ 10/2018
PTFE
