TC-MINI
4.3 Elektrische Anschlüsse
HINWEIS
Der Anschluss darf nur von geschultem Fachpersonal vorgenommen werden.
VORSICHT
Falsche Netzspannung
Falsche Netzspannung kann das Gerät zerstören.
Bei Anschluss auf die richtige Netzspannung gemäß Typenschild achten.

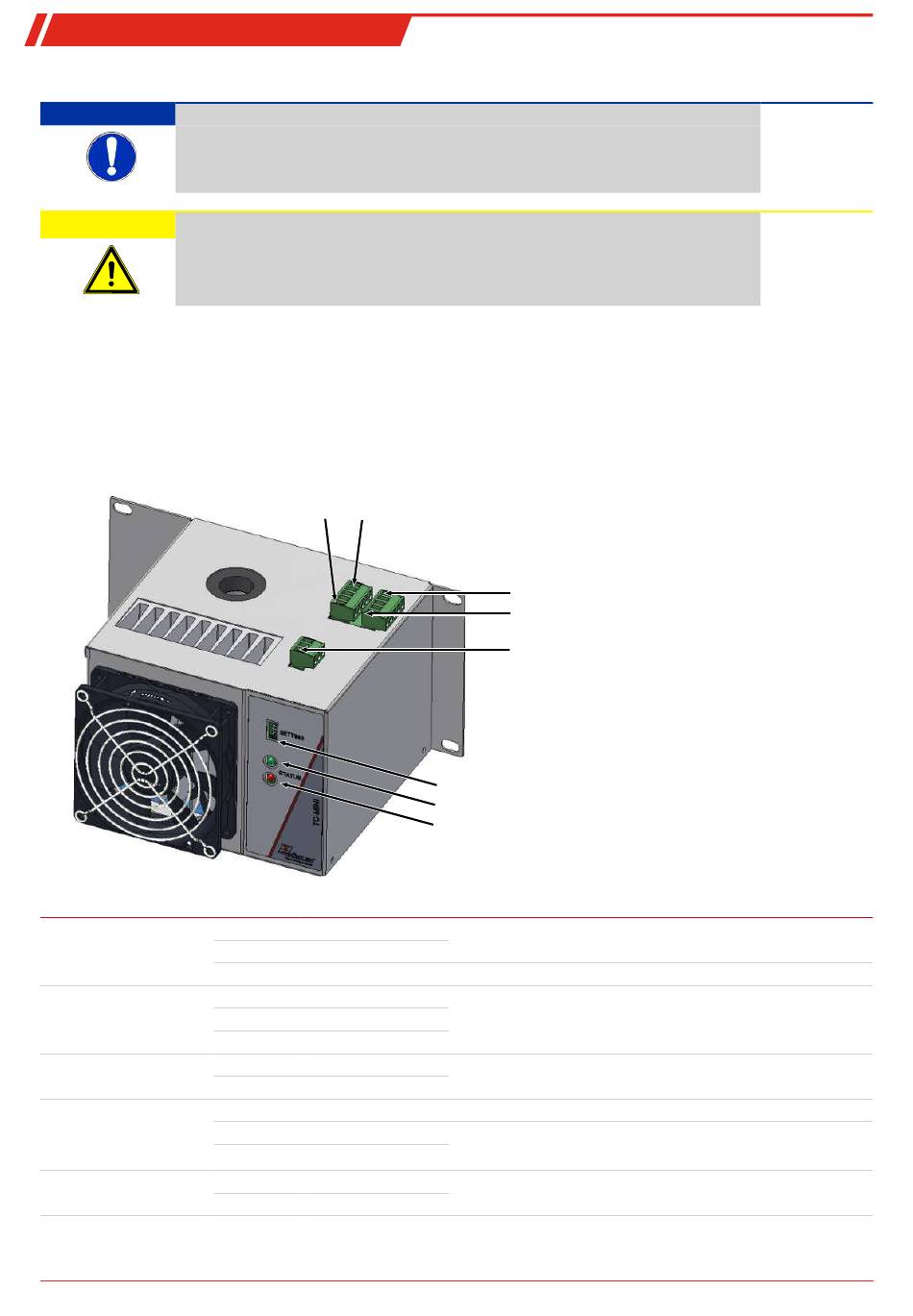

Der Messgaskühler ist auf der Oberseite mit Steckverbindern zum Anschluss der Spannungsversorgung und der Statusausgän-
ge ausgerüstet.
Das Gerät verfügt über einen Ausgang für Statusmeldungen. Die maximale Schaltleistung des Alarmausgangs beträgt 70 V DC
bzw. 33 V AC, bei jeweils 1 A.
Ein Alarm wird dann ausgegeben, wenn die Temperatur des Kühlers außerhalb der festgelegten Grenzwerte liegt. Dabei wird
nicht signalisiert, ob der Alarm wegen Übertemperatur oder Untertemperatur ausgelöst wurde.
Ist der Feuchtefühler (Option) installiert, wird ein Alarm ausgelöst, wenn im aufbereiteten Messgas noch Feuchtigkeit enthalten
ist. Es handelt sich um den gleichen Alarmausgang wie bei Temperatur.
Ein- / Ausgänge
Feuchtefühler
Status
24 V Eingang
Analogausgang
24 V Ausgang *
* An den Ausgang können Zusatzgeräte mit 24 V-Versorgung angeschlossen werden, z.B. eine Pumpe, die mittels Statusausgang
geschaltet wird. Dazu ist die 24 V-Versorgung entsprechend auszulegen (siehe Datenblatt).
8
Bühler Technologies GmbH
X2.1
X2.5
Klemme
Funktion
X1.1
FF.1 (weiß)
X1.2
FF.2 (braun)
X1.3
PE
X2.1
Status NC (Alarm)
X2.2
Status COM
X2.3
Status NO (ok)
X2.4
24 V DC -
X2.5
24 V DC +
X2.6
PE
X2.7
mA +
X2.8
mA -
X2.9
24 V DC -
X2.10
24 V DC +
X2.10
X2.6
X1.1
DIP-Schalter / Einstellungen
LED grün
LED rot
Beschreibung
Feuchtefühler
Schirmung für Feuchtefühlereingang
Alarm / Status
Wechslerkontakt, potentialfrei,
max. 250 V AC, 1 A
Spannungsversorgung
Schirmung für Analogausgang
Analogausgang
4...20 mA, 0 - 80 °C
Versorgung optionaler Anbaugeräte
max. 1 A
BD440015 ◦ 10/2018
