5.12 Elektrodenhalter

1
5
4
22. Januar 2019

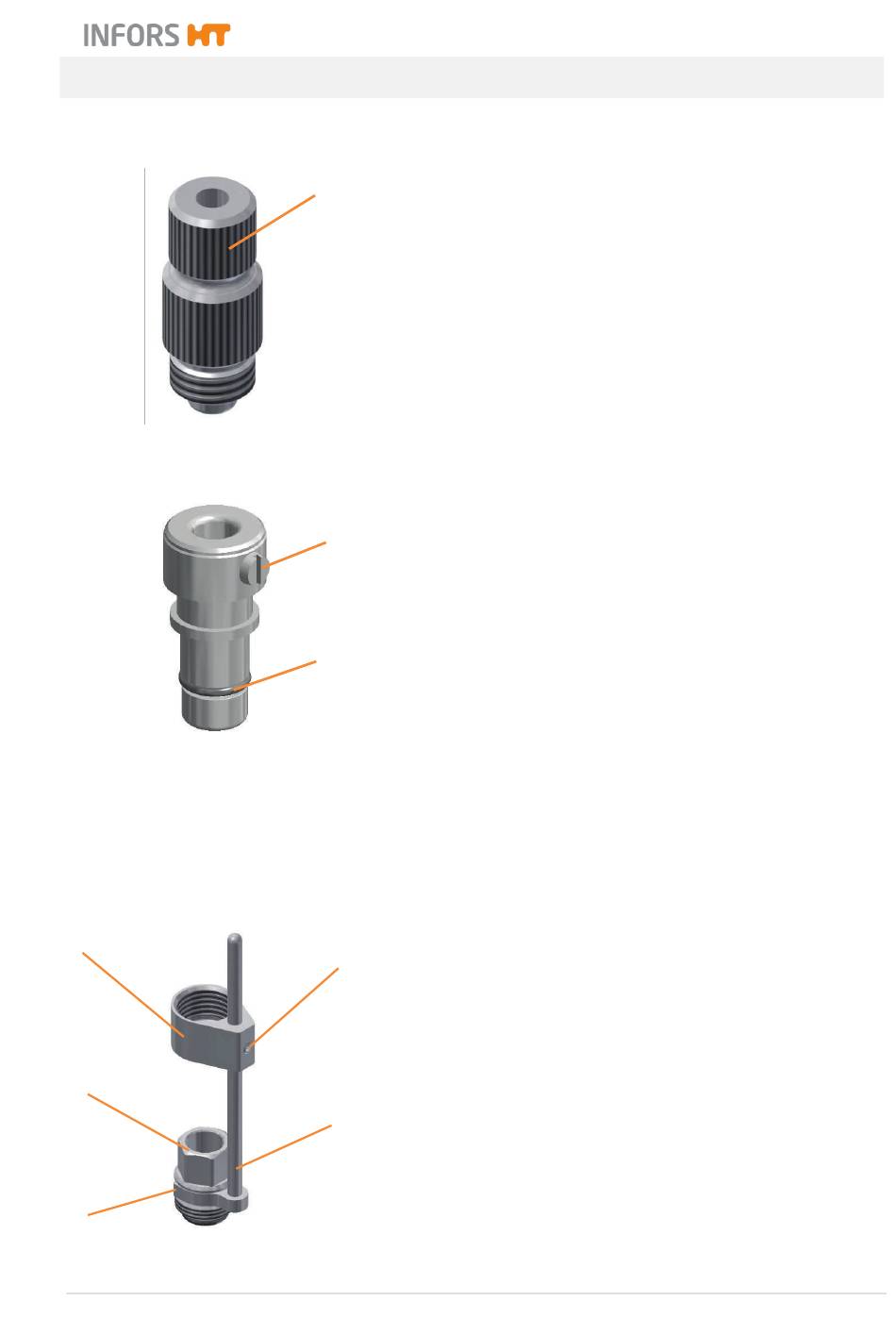

Klemmstutzen Ø 8 mm / 12 mm
Wird vor Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Hohlschraube (A) lässt sich das Bauteil mit
Ø 8 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Hohlschraube wird es im Klemmstutzen fixiert.
Klemmstutzen Ø 6 mm / 10 mm
Ist mit festem O-Ring (B) bestückt.
Zur Montage in den 10 mm Port dienen zwei Schlitzschrauben.
A
Nach Lösen der Schlitzschraube (A) lässt sich das Bauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Elektrodenhalter werden für die Montage von Sensoren (pH, pO2
usw.) in 12 mm / Pg 13,5 Ports verwendet. Gleichzeitig lässt sich
damit die Einbautiefe des Sensors einstellen.
Der Elektrodenhalter besteht aus einer Hülse mit Gewindestift, ei-
ner Führungsstange mit Gabel und einer Hohlschraube. Der
2
Schlüssel für den Gewindestift gehört ebenfalls zum Lieferumfang.
1 Hülse
2 Gewindestift
3 Führungsstange
4 Gabel
3
5 Hohlschraube
