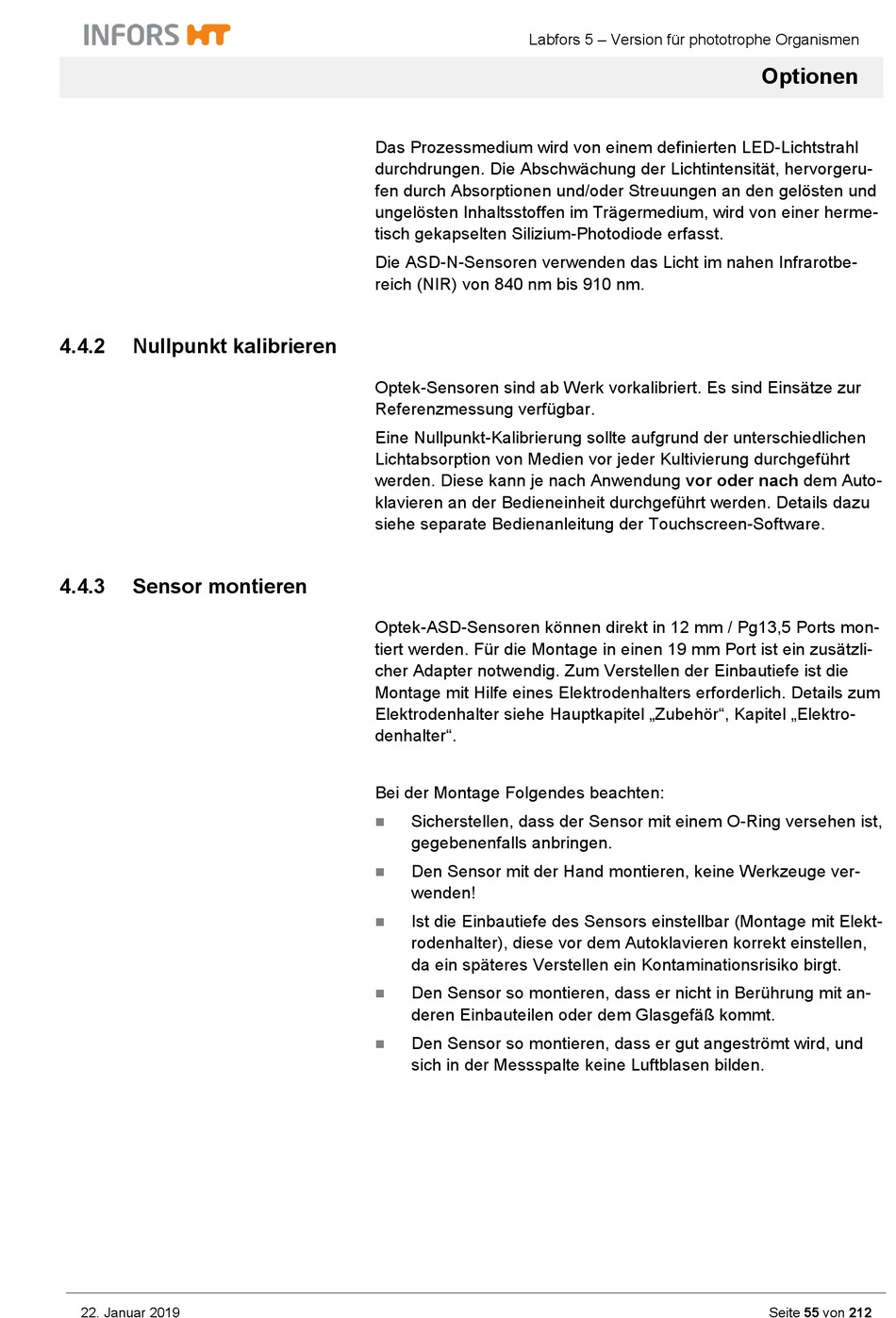

4.4.2
Nullpunkt kalibrieren
4.4.3
Sensor montieren
22. Januar 2019
Labfors 5 – Version für phototrophe Organismen
Das Prozessmedium wird von einem definierten LED-Lichtstrahl
durchdrungen. Die Abschwächung der Lichtintensität, hervorgeru-
fen durch Absorptionen und/oder Streuungen an den gelösten und
ungelösten Inhaltsstoffen im Trägermedium, wird von einer herme-
tisch gekapselten Silizium-Photodiode erfasst.
Die ASD-N-Sensoren verwenden das Licht im nahen Infrarotbe-
reich (NIR) von 840 nm bis 910 nm.
Optek-Sensoren sind ab Werk vorkalibriert. Es sind Einsätze zur
Referenzmessung verfügbar.
Eine Nullpunkt-Kalibrierung sollte aufgrund der unterschiedlichen
Lichtabsorption von Medien vor jeder Kultivierung durchgeführt
werden. Diese kann je nach Anwendung vor oder nach dem Auto-
klavieren an der Bedieneinheit durchgeführt werden. Details dazu
siehe separate Bedienanleitung der Touchscreen-Software.
Optek-ASD-Sensoren können direkt in 12 mm / Pg13,5 Ports mon-
tiert werden. Für die Montage in einen 19 mm Port ist ein zusätzli-
cher Adapter notwendig. Zum Verstellen der Einbautiefe ist die
Montage mit Hilfe eines Elektrodenhalters erforderlich. Details zum
Elektrodenhalter siehe Hauptkapitel „Zubehör", Kapitel „Elektro-
denhalter".
Bei der Montage Folgendes beachten:
Sicherstellen, dass der Sensor mit einem O-Ring versehen ist,
gegebenenfalls anbringen.
Den Sensor mit der Hand montieren, keine Werkzeuge ver-
wenden!
Ist die Einbautiefe des Sensors einstellbar (Montage mit Elekt-
rodenhalter), diese vor dem Autoklavieren korrekt einstellen,
da ein späteres Verstellen ein Kontaminationsrisiko birgt.
Den Sensor so montieren, dass er nicht in Berührung mit an-
deren Einbauteilen oder dem Glasgefäß kommt.
Den Sensor so montieren, dass er gut angeströmt wird, und
sich in der Messspalte keine Luftblasen bilden.
Optionen
Seite 55 von 212
