3.3.5
Optische Anzeige Wasserdurchfluss und Durchflusswächter
3.3.6
Temperierung und Überhitzungsschutz
22. Januar 2019
Labfors 5 – Version für phototrophe Organismen
Der in die Wasserkühlung integrierte Durchflussmesser überwacht
den Wasserdurchfluss bei Licht-Sollwerten > 10 %.
Ist der Wasserdurchfluss < 0,75 l/min, werden die LEDs automa-
tisch ausgeschaltet, das heißt, sie flackern nur noch alle 3 – 4 Se-
kunden auf.
INFORMATION
Dieser Zustand generiert keine Alarm-Meldung an der Bedien-
einheit des Grundgeräts. Jedoch fällt der Ist-Wert des Parame-
ters Light auf 0 %.
Bei einem Sollwert < 10 % ist der Sensor deaktiviert, weil dann die
passive Kühlung der LEDs ausreichend ist. Die Bestrahlungsein-
heit kann also z.B. zu Testzwecken bis zu 9 % Sollwert ohne Was-
serkühlung betrieben werden.

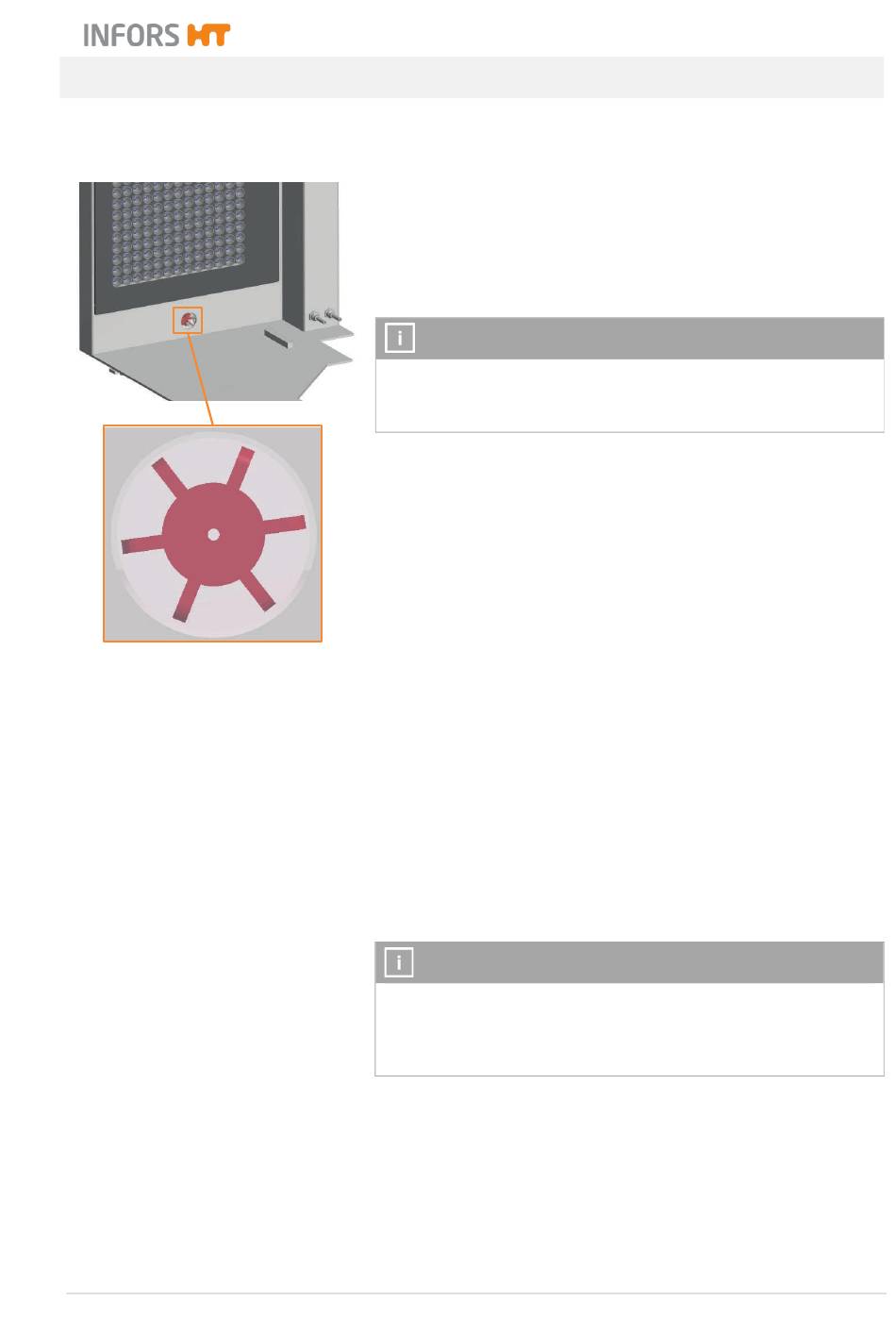

Als optische Anzeige dient das Flügelrad des Durchflussmessers,
das sich dreht sobald Wasser fließt.
Die Temperierung erfolgt über eine separate Kühlwasserversor-
gung, da die Vorlauftemperatur des Kühlwassers für die Bestrah-
lungseinheit nicht unter Raumtemperatur liegen darf.
Die Bestrahlungseinheit verfügt über einen integrierten automati-
schen Überhitzungsschutz. Die Messung erfolgt über NTC-Wider-
stand, der auf den Leiterplatten integriert ist. Sollte die Kühlung
ausfallen, werden die LEDs bei einer Temperatur der Leiter-
platte > 65 °C automatisch ausgeschaltet.
INFORMATION
Dieser Zustand wird weder durch eine optische Anzeige, noch
durch eine Alarm-Meldung an der Bedieneinheit des Grundge-
räts angezeigt. Jedoch fällt der Ist-Wert des Parameters Light
auf 0 %.
Ist die Temperatur unter ca. 50 °C gefallen, schalten sich die LEDs
automatisch wieder ein.
Aufbau und Funktion
Seite 35 von 212
