X
Hineindrücken: 4,50
mm

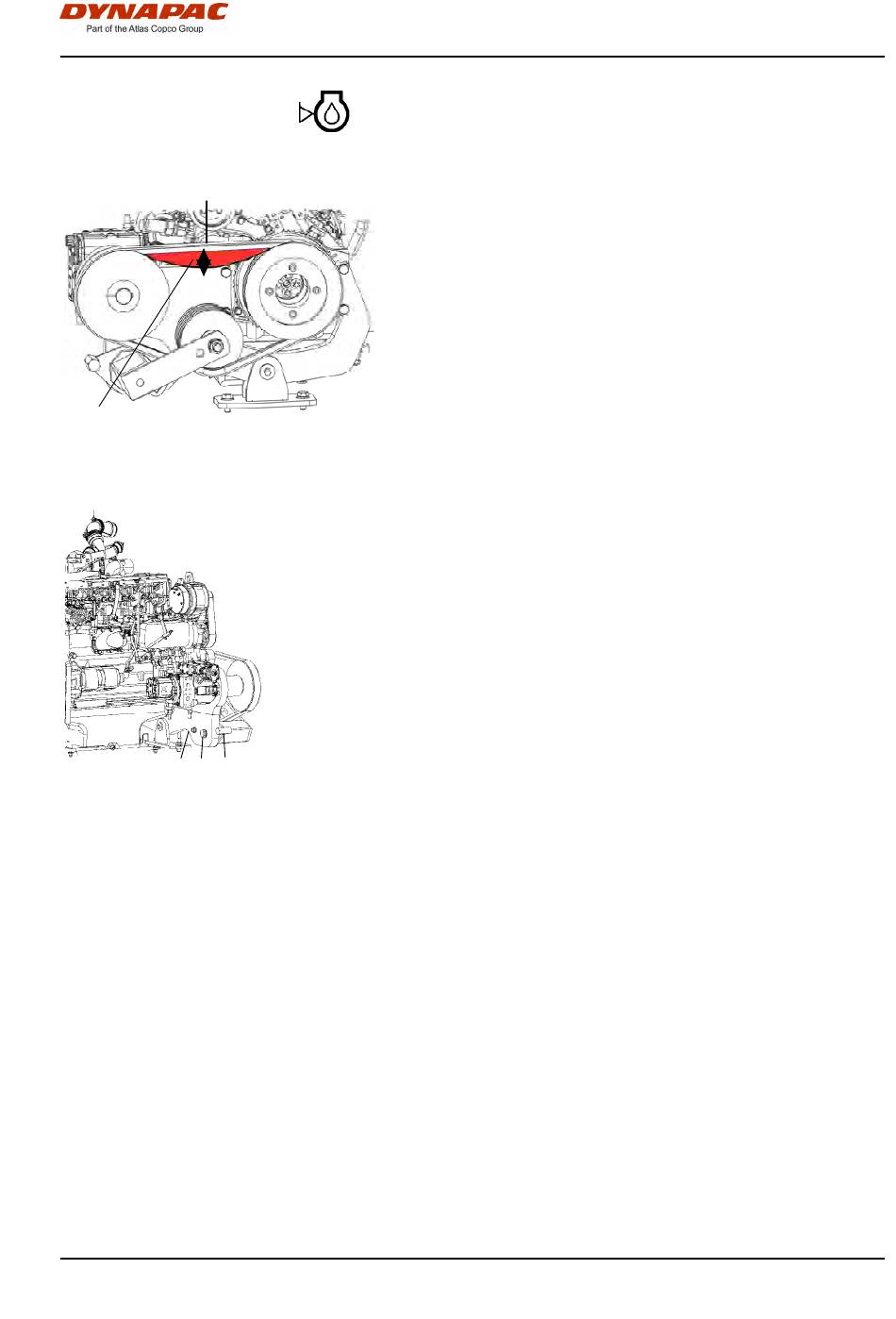

Abb. Pumpenantrieb, Riemenspannung
1
3
2
Abb. Pumpenantrieb
2012-10-19
Pumpenantrieb - Einstellen der
Riemenspannung
Der Riemenspanner wird zum ersten Mal nach 10
Arbeitsstunden und dann nach jeweils weiteren 2000
Stunden eingestellt.
Der Riemenspanner ist von der Unterseite der
Maschine aus erreichbar.
Diese Prozedur an jedem Riemen ausführen.
- An Punkt X gemäß den unten aufgeführten Werten
Druck auf den Riemen ausüben. Für korrekte
Spannung den Riemen 4,50 mm hineindrücken.
Neuer Riemen - Druck
Neuer Riemen - Druck
Min. 43,4 N
Min. 43,4 N
Max. 46,5 N
Max. 46,5 N
Wenn erforderlich, wie nachfolgend beschrieben
justieren:
- Zuerst Mutter (2) und dann Schraube (1) lösen.
- Mit geeignetem Werkzeug den Spanner (3) auf- bzw.
abwärts drehen, um den Riemen zu lösen bzw. zu
spannen.
- Die Mutter (2) und dann die Schraube (1) festziehen.
- Erneut an Punkt X die Gurtspannung kontrollieren.
IPL1000T-1DE2.pdf
Wartung - 2000 Std.
Alter Riemen - Druck
Alter Riemen - Druck
Min. 37,3 N
Min. 37,3 N
Max. 40,3 N
Max. 40,3 N
149
