Bedienungshandbuch

4812156519.pdf

Betrieb & Wartung

Cummins QSB 4.5 (IIIA/T3)

Cummins QSB 4.5 (IIIB/T4)

10000502x0B001380-

10000507x0B002258-

Übersetzung der Originalanweisungen.

Recht auf Änderung vorbehalten.

Gedruckt in Schweden

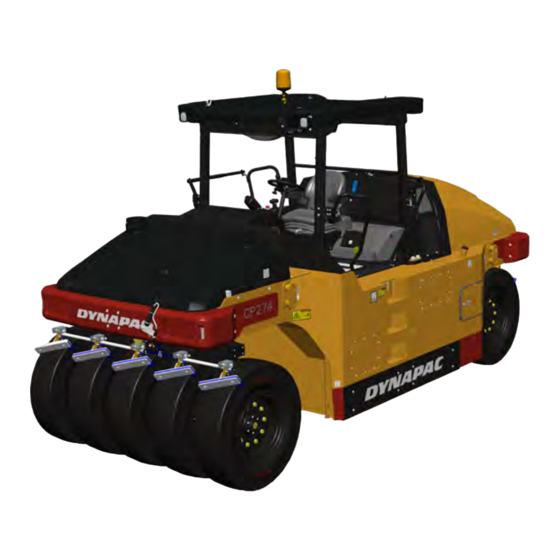

Gummiradwalze

CP274

Dieselmotor

Seriennummer

Inhaltsverzeichnis

Inhaltszusammenfassung für Dynapac CP274

Seite 1 Bedienungshandbuch Bedienungshandbuch 4812156519.pdf 4812156519.pdf Betrieb & Wartung Betrieb & Wartung Gummiradwalze Gummiradwalze CP274 CP274 Dieselmotor Dieselmotor Cummins QSB 4.5 (IIIA/T3) Cummins QSB 4.5 (IIIA/T3) Cummins QSB 4.5 (IIIB/T4) Cummins QSB 4.5 (IIIB/T4) Seriennummer Seriennummer 10000502x0B001380- 10000502x0B001380- 10000507x0B002258- 10000507x0B002258- Übersetzung der Originalanweisungen.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Neigung....................... 7 Kantenfahren....................8 Sicherheit (Zubehör) ........................ 9 Klimaanlage ....................
Seite 4 Elektrische Anlage ..................15 Technische Daten - Abmessungen..................17 Abmessungen ................... 17 Gewichte und Flüssigkeitsmengen ............18 Betriebsleistung..................19 Allgemeines....................19 Anzugsmoment ..................21 Radbolzen ....................22 Hydrauliksystem..................22 Klimaanlage (ACC) (Zubehör)..............22 Maschinenbeschreibung ......................23 Dieselmotor ....................23 Elektrische Anlage ..................23 Antriebssystem/Kraftübertragung..............
Seite 5 Funktionsbeschreibung ................... 35 Maschinenalarm..................39 H1-AC alarm ..................... 40 LIMITED mode................40 SAFE mode ................40 "MAIN MENU" (HAUPTMENÜ) ..............41 "USER SETTINGS" (BENUTZEREINSTELLUNGEN) ....42 Hilfe für Bediener beim Starten der Maschine .......... 43 Arbeitsmodus Bedienerhilfe ..............43 ........................43 Instrumente und Bedienelemente, Kabine ..........
Seite 6 Fahrerplatz ....................55 Sicht ......................55 Start ......................... 56 Start des Motors..................56 Feststellbremse - Kontrolle ............... 57 Gaspedal und Bremspedal................ 58 Anzeige bei Aktivierung der Auswahl über den Tastensatz ...... 59 Beschreibung der Alarme................59 Fahren der Walze..................60 Arbeiten an Hängen ..................
Seite 7 Luftfiltereinheit, Abgasrohr ................ 71 Wasseranlage ................... 71 Kraftstofftank ..................... 71 Hydrauliktank .................... 72 Reifen......................72 Lenkzylinder, Scharniere usw..............72 Hauben, Schutzplane................72 Verschiedenes ........................73 Anheben ........................73 Anheben der Walze................... 73 Anheben der Walze mit Wagenheber: ............73 Walze vorbereitet für den Transport............
Seite 8 Alle 500 Betriebsstunden (vierteljährlich)..........88 Alle 1000 Betriebsstunden (halbjährlich)........... 89 Alle 2000 Betriebsstunden (jährlich) ............90 Prüfliste für Wartungen.................... 91 Wartung, 10 Std........................93 Dieselmotor - Kontrolle des Ölstands............93 Kühlmittelstand - Kontrolle ................ 94 Bremsflüssigkeitsstand – Kontrolle ............94 Kraftstofftank - Einfüllung ................
Seite 9 Rädergetriebe – Kontrolle des Ölstands ..........105 Luftfilter - Schläuche und Anschlüsse kontrollieren ..........106 Wartung - 250 / 750 / 1250 / 1750h ..................107 Hydraulikölkühler Kontrolle - Reinigung................107 Klimaanlage (Zubehör) - Kontrolle....................108 Batterie Zustand überprüfen................. 108 Kantenschneider (Zubehör) - Schmierung...................
Seite 10 Oberes/Unteres Drehlager – Schmierung ..........119 Wartung - alle 1000 Stunden ....................121 Hydraulikölkühler Kontrolle - Reinigung................121 Klimaanlage (Zubehör) - Kontrolle....................122 Batterie Zustand überprüfen................. 122 Kantenschneider (Zubehör) - Schmierung................... 123 Dieselmotor Ölwechsel....................123 Motor Ölfilterwechsel..................124 Der Motorkraftstofffilter - Wechsel/Reinigung ......... 125 Deckel des Hydrauliköltanks - Kontrolle..........
Seite 11 Hydraulikölkühler Kontrolle - Reinigung................133 Klimaanlage (Zubehör) - Kontrolle....................134 Batterie Zustand überprüfen................. 134 Kantenschneider (Zubehör) - Schmierung................... 135 Dieselmotor Ölwechsel....................135 Motor Ölfilterwechsel..................136 Der Motorkraftstofffilter - Wechsel/Reinigung ......... 137 Deckel des Hydrauliköltanks - Kontrolle..........138 Sitzlagerung - Schmierung..............138 Luftfiltereinheit Kontrolle –...
Seite 12 Wassertank - Reinigung................146 Klimaanlage (Zubehör) - Überholung ................... 146 Klimaanlage (Zubehör) Trockenfilter - Kontrolle ................147 Motor Auswechseln von Kühlmittel ..............147 Drehschemellagerung - Schmierung............148 Oberes/Unteres Drehlager – Schmierung ..........148 4812156519.pdf 2012-12-14 . 0 - g...
Seite 13: Einführung
Einführung Einführung Die Maschine Dynapac CP274 ist eine schwere Gummiradwalze der 27-Tonnen-Klasse mit einer Arbeitsbreite von 2.300 mm. Die Walze verfügt über fünf Leiträder vorne und vier Antriebsräder hinten. Dank der hydrostatischen Antriebe, der flexiblen Ballastmöglichkeiten und einer breiten Auswahl an optionaler Ausstattung ist die Walze in vielen verschiedenen Konfigurationen verfügbar.
Seite 14: Allgemeines
Einführung Die in diesem Handbuch enthaltenen Die in diesem Handbuch enthaltenen Sicherheitsanweisungen sollten vom Bediener Sicherheitsanweisungen sollten vom Bediener sorgfältig durchgelesen werden. Immer die sorgfältig durchgelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch muss immer leicht zugänglich sein. Handbuch muss immer leicht zugänglich sein.
Seite 15: Ce-Kennzeichnung Und Konformitätserklärung
Einführung DENKEN SIE AN IHRE UMWELT! Halten Sie DENKEN SIE AN IHRE UMWELT! Halten Sie Öl, Kraftstoff und andere umweltschädliche Öl, Kraftstoff und andere umweltschädliche Stoffe von der Natur fern. Entsorgen Sie Stoffe von der Natur fern. Entsorgen Sie verbrauchte Filter, Altöl und Benzinrückstände verbrauchte Filter, Altöl und Benzinrückstände immer im Rahmen des gesetzlich immer im Rahmen des gesetzlich...
Seite 16 Einführung 4812156519.pdf 2012-12-14...
Seite 17: Sicherheit - Allgemeine Anweisungen
Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.
Seite 18 17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, schriftlichen Genehmigung von Dynapac. schriftlichen Genehmigung von Dynapac. 18. Die Walze am besten nicht in Betrieb nehmen, bevor sie ihre normale 18.
Seite 19: Sicherheit Im Fahrbetrieb
Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Es dürfen keine Personen den Gefahrenbereich Es dürfen keine Personen den Gefahrenbereich betreten oder sich in diesem aufhalten, d.h. betreten oder sich in diesem aufhalten, d.h. dass es muss ein Abstand von mindestens dass es muss ein Abstand von mindestens 7 Metern (23 Fuß) in alle Richtungen zu 7 Metern (23 Fuß) in alle Richtungen zu Maschinen eingehalten werden, die in Betrieb...
Seite 20: Kantenfahren
Sicherheit im Fahrbetrieb Kantenfahren Beim Heranfahren an Kanten oder Löchern stets darauf achten, dass sich 1/4 der äußeren Reifen auf bereits verdichtetem Boden befinden. Mindestens Abb. Platzierung der Räder beim Kantenfahren 4812156519.pdf 2012-12-14...
Seite 21: Sicherheit (Zubehör)
Sicherheit (Zubehör) Sicherheit (Zubehör) Klimaanlage Das System enthält Kühlmittel unter Druck. Es ist Das System enthält Kühlmittel unter Druck. Es ist verboten, Kühlmittel in die Atmosphäre verboten, Kühlmittel in die Atmosphäre abzulassen. abzulassen. Arbeiten am Kühlkreis dürfen nur in einer Arbeiten am Kühlkreis dürfen nur in einer Vertragswerkstatt ausgeführt werden.
Seite 22: Arbeitsbeleuchtung - Xenon
Xenon-Arbeitsscheinwerfer besitzen eine sekundäre Hochspannungsquelle. Arbeiten an der Beleuchtung dürfen nur durch eine Elektrofachkraft bei abgeschalteter Primärspannung durchgeführt werden. Wenden Sie sich an einen Dynapac-Händler! Abb. Xenon-Leuchten in der Kabine Vorsicht, umweltschädlicher Abfall! Vorsicht, umweltschädlicher Abfall! Arbeitsscheinwerfer mit Xenon-Lampen haben eine Gasentladungslampe, die Quecksilber (Hg) enthält.
Seite 23: Spezielle Anweisungen
Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 105°F).
Seite 24: Brandbekämpfung
Spezielle Anweisungen Keine Hochdruckreinigung an Keine Hochdruckreinigung an Armaturenbrett/Anzeige vornehmen. Armaturenbrett/Anzeige vornehmen. Keine Reinigungsmittel verwenden, die Keine Reinigungsmittel verwenden, die elektrische Teile beschädigen können oder elektrische Teile beschädigen können oder leitend sind. leitend sind. Eine Plastiktüte über den Tankdeckel stülpen und mit einem Gummiband befestigen.
Seite 25: Handhabung Der Batterie
Spezielle Anweisungen Handhabung der Batterie Beim Ausbau der Batterien immer das Beim Ausbau der Batterien immer das Minuskabel zuerst abklemmen. Minuskabel zuerst abklemmen. Beim Einbau der Batterien immer das Pluskabel Beim Einbau der Batterien immer das Pluskabel zuerst anklemmen. zuerst anklemmen. Verbrauchte Batterien immer umweltgerecht Verbrauchte Batterien immer umweltgerecht entsorgen.
Seite 26 Spezielle Anweisungen 4812156519.pdf 2012-12-14...
Seite 27: Technische Daten
Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel wurden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EC Die Vibrationspegel wurden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EC beschriebenen Betriebszyklus für Maschinen gemessen, die für den EU-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EU-Markt bestimmt sind, und zwar mit dem Fahrersitz in Beförderungsposition.
Seite 28 Technische Daten 4812156519.pdf 2012-12-14...
Seite 29: Technische Daten - Abmessungen
Technische Daten - Abmessungen Technische Daten - Abmessungen Abmessungen Abmessungen Abmessungen Zoll Zoll 4300 4300 2360 2360 3344 3344 2990 2990 10.5 10.5 5480 5480 2012-12-14 4812156519.pdf...
Seite 30: Gewichte Und Flüssigkeitsmengen
Technische Daten - Abmessungen Gewichte und Flüssigkeitsmengen Gewichte Gewichte Betriebsgewicht, Betriebsgewicht, 10800 kg 10800 kg 23,815 lbs 23,815 lbs serienmäßig ausgerüstete serienmäßig ausgerüstete Walze inkl. ROPS, EN500 Walze inkl. ROPS, EN500 Gewicht ohne Ballast Gewicht ohne Ballast 10380 kg 10380 kg 22,890 lbs 22,890 lbs Gewicht mit Ballast, nasser...
Seite 31: Betriebsleistung
Technische Daten - Abmessungen Betriebsleistung Verdichtungsdaten Verdichtungsdaten Reifendruck: Reifendruck: - Ohne Ballast - Ohne Ballast 1200 kg 1200 kg 2,645 lbs 2,645 lbs - Ballastiert mit nassem - Ballastiert mit nassem 1900 kg 1900 kg 4,190 lbs 4,190 lbs Sand Sand - max.
Seite 32 Technische Daten - Abmessungen Glühlampen (falls montiert) Glühlampen (falls montiert) Watt Watt Steckdose Steckdose Xenon-Lampe Xenon-Lampe Kabinenbeleuchtung Kabinenbeleuchtung SV8,5 SV8,5 4812156519.pdf 2012-12-14...
Seite 33: Anzugsmoment
Technische Daten - Abmessungen Anzugsmoment Anzugsmoment in Nm (lbf.ft) für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde...
Seite 34: Radbolzen
Technische Daten - Abmessungen Radbolzen Schraubengröße: Schraubengröße: M20 (PN 4700792683) M20 (PN 4700792683) Festigkeitsklasse: Festigkeitsklasse: 10,9 10,9 Anzugsdrehmoment: Anzugsdrehmoment: Geölte: Geölte: 494 Nm 494 Nm Trocknen Sie: 620 Nm Trocknen Sie: 620 Nm Hydrauliksystem Öffnungsdruck Öffnungsdruck Antriebssystem Antriebssystem 33,0 33,0 Versorgungssystem Versorgungssystem Steuersysteme...
Seite 35: Maschinenbeschreibung
Maschinenbeschreibung Maschinenbeschreibung Dieselmotor Die Maschine ist mit einem 4-Zylinder-, 4-Takt-Turbodieselmotor mit Wasserkühlung, Direkteinspritzung und Ladeluftkühler ausgestattet. Der Motor besitzt eine oben liegende Nockenwelle und einen gemeinsamen Zylinderkopf für alle Zylinder. (IIIB/T4i) Der Motor verfügt ferner über eine gekühlte Abgasrückführung (AGR) sowie elektronisch gesteuerte Abgasrückführungsventile.
Seite 36: Bremsen
Schutzkabine. Falls Kunststoffelemente an der Kabine oder den FOPS/ROPS-Vorrichtungen Verformungen oder Risse aufweisen, ist die FOPS/ROPS-Struktur unverzüglich auszuwechseln. An der Kabine sowie an der FOPS/ROPS-Struktur dürfen ohne vorherige Absprache mit der Dynapac-Produktionsabteilung keine unbefugten Veränderungen durchgeführt werden. Dynapac 4812156519.pdf 2012-12-14...
Seite 37: Kennzeichnung
Maschinenbeschreibung überprüft ggf., ob bei einer Umbaumaßnahme die FOPS/ROPS-Normen gültig bleiben. Kennzeichnung Produkt- und Komponentenschilder Produktschild – Produktidentifikationsnummer (PIN), Modell-/Typenbezeichnung Produktschild – Produktidentifikationsnummer (PIN), Modell-/Typenbezeichnung Motorschild – Typenbeschreibung, Produkt- und Seriennummern Motorschild – Typenbeschreibung, Produkt- und Seriennummern Kabinen-/ROPS-Schild – Zulassungs-, Produkt- und Seriennummern Kabinen-/ROPS-Schild –...
Seite 38: Maschinenschild
Maschinenbeschreibung Maschinenschild Das Maschinenschild (1) ist an der obersten Trittstufe angebracht, auf der linken Seite des Fahrerstands. Auf diesem Schild sind der Name und die Adresse des Herstellers, der Maschinentyp, die PIN (Seriennummer), das Betriebsgewicht, die Motorleistung und das Herstellungsjahr angegeben. (Auf Maschinen, die für Märkte außerhalb der EU vorgesehen sind, sind die CE-Kennzeichnungen und in einigen Fällen auch das Herstellungsjahr nicht...
Seite 39: Motorschilder
Maschinenbeschreibung Motorschilder Das Motortypenschild (1) befindet sich auf der Zylinderkopfabdeckung und ist bei geöffneter Motorhaube zugänglich. Das Typenschild ist unterhalb des Maschinenschilds an der obersten Trittstufe zum Fahrerstand angebracht. Das Motorschild gibt die Art des Motors, die Seriennummer und die Motorspezifikation an. Bei der Bestellung von Ersatzteilen die Seriennummer des Motors angeben.
Seite 40: Platzierung - Schilder
Maschinenbeschreibung Platzierung - Schilder 10, 23 2, 3 17 14 2, 3 Warnung, Klemmbereich Warnung, Klemmbereich 4700903422 4700903422 Warnung, Lösen der Bremse Warnung, Lösen der Bremse 4700904895 4700904895 Warnung, Bewegliche Warnung, Bewegliche 4700903423 4700903423 Schallleistungspegel Schallleistungspegel 4700791273 4700791273 Motorteile Motorteile Warnung, Heiße Flächen Warnung, Heiße Flächen 4700903424...
Seite 41: Sicherheitsaufkleber
Maschinenbeschreibung Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung – Klemmzone, Rad Halten Sie gebührenden Abstand zum Klemmbereich.
Seite 42 Maschinenbeschreibung 4700791642 Warnung – Startgas Es darf kein Startgas verwendet werden. 4700904083 Warnung - Kantenschneider (Zubehör) Warnung vor beweglichen Teilen. Halten Sie gebührenden Abstand zum Klemmbereich. 4700904165 Warnung - Giftiges Gas (Zubehör, ACC) Die Bedienungsanleitung lesen. 4700397286 Warnung - Flüssigkeit unter hohem Druck Der Druck in den Akkumulatoren muss vor dem Öffnen des Hydrauliksystems abgelassen werden.
Seite 43 Maschinenbeschreibung Schallleistungspegel Schallleistungspegel Dieselkraftstoff Dieselkraftstoff Hebepunkt Hebepunkt Hubschild Hubschild Handbuchfach Handbuchfach Batterietrennschalter Batterietrennschalter Hydrauliköl Hydrauliköl Reifendruck Reifendruck Befestigungspunkt Befestigungspunkt Batteriespannung Batteriespannung Kraftstoff mit niedrigem Kraftstoff mit niedrigem Notausstieg (nur Kabine) Notausstieg (nur Kabine) Schwefelanteil Schwefelanteil (IIIB/T4i) (IIIB/T4i) 2012-12-14 4812156519.pdf...
Seite 44: Position - Armaturenbrett Und Bedienelemente
Maschinenbeschreibung Position - Armaturenbrett und Bedienelemente Abb. Armaturenbrett Zündschlüssel Zündschlüssel Manuelle Berieselungsanlage Manuelle Berieselungsanlage Kantenschneider, auf Kantenschneider, auf (MAN) (MAN) Vor-/Rückwärtsfahrhebel Vor-/Rückwärtsfahrhebel Automatikberieselung (AWC) Automatikberieselung (AWC) Kantenschneider, ab Kantenschneider, ab Tastenfeld Tastenfeld Erhöhung der Intervallhäufigkeit Erhöhung der Intervallhäufigkeit Kantenschneider, Berieselung Kantenschneider, Berieselung für die Berieselung (Timer) (+) für die Berieselung (Timer) (+)
Seite 45: Erklärungen Anzeigen
Maschinenbeschreibung Funktionen Funktionen Blinkerleuchten Blinkerleuchten Fahrscheinwerfer Fahrscheinwerfer Fernlicht/Abblendlicht Fernlicht/Abblendlicht Parkleuchten Parkleuchten Signalhorn Signalhorn Abb. Lenksäulenschalter (Option) Erklärungen anzeigen. Wenn der Startschlüssel auf Position I geschaltet wird, erscheint im Display der Startbildschirm. Dieser wird für ein paar Sekunden angezeigt. Anschließend wechselt die Anzeige zur Statusanzeige. Abb.
Seite 46 Maschinenbeschreibung - Die Motordrehzahl, Asphalttemperatur (Zubehör) und der Reifendruck (Zubehör) werden in den Ecken angezeigt. Nach dem Druck eine der Menü-Auswahltasten wird ein Menüfeld angezeigt. Dieses Feld wird für eine kurze Zeit angezeigt und wird nach Ausbleiben einer Auswahl wieder ausgeblendet. Wird erneut auf eine der Menü-Auswahltasten (1) gedrückt, wird das Menüfeld wieder angezeigt.
Seite 47: Funktionsbeschreibung
Maschinenbeschreibung Ein Menü für die Asphalttemperatur kann auch angezeigt werden, wenn die Asphalttemperaturanzeige (Zubehör) in der Maschine installiert ist. Den oberen und unteren Temperaturgrenzwert mit den Funktionstasten festlegen. Wenn sich die Ist-Temperatur des Asphalts außerhalb der Temperaturgrenzwerte befindet, blinkt der Temperaturwert oben rechts auf der Arbeitsanzeige.
Seite 48 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Manuelle Berieselung Manuelle Berieselung Zur kontinuierlichen Berieselung der Räder mit Wasser. Zur kontinuierlichen Berieselung der Räder mit Wasser. Automatische Berieselungsanlage Automatische Berieselungsanlage Wenn aktiviert, wird die Berieselung automatisch ein- Wenn aktiviert, wird die Berieselung automatisch ein- und ausgeschaltet, wenn sich der und ausgeschaltet, wenn sich der Vor-/Rückwärtsfahrhebel nicht in der Neutralstellung...
Seite 49 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Rundumleuchte Rundumleuchte Die Rundum-Leuchte mit Betätigung der Taste Die Rundum-Leuchte mit Betätigung der Taste aktivieren. aktivieren. Bremstest Bremstest Bei Aktivierung kann die Bremsfunktion getestet Bei Aktivierung kann die Bremsfunktion getestet werden. werden.
Seite 50 Maschinenbeschreibung Wenn ein Maschinenalarm ausgelöst wurde, wird dieser zusammen mit einem Beschreibungstext auf dem Display angezeigt. Die Alarmnachricht wird durch einen Druck auf die auf dem Display befindliche OK-Taste bestätigt. 4812156519.pdf 2012-12-14...
Seite 51: Maschinenalarm
Maschinenbeschreibung Maschinenalarm Symbol Symbol Bezeichnung Bezeichnung Funktion Funktion Warnsymbol, Hydraulikölfilter Warnsymbol, Hydraulikölfilter Wenn das Warnsymbol angezeigt wird während der Motor Wenn das Warnsymbol angezeigt wird während der Motor mit Höchstdrehzahl läuft, müssen die Hydraulikölfilter mit Höchstdrehzahl läuft, müssen die Hydraulikölfilter ausgewechselt werden.
Seite 52: H1-Ac Alarm
Maschinenbeschreibung H1-AC alarm Error Error Bezeichnung Bezeichnung Funktion Funktion code code SAFE MODE: <9V or >36V SAFE MODE: <9V or >36V SAFE mode / LIMITED SAFE mode / LIMITED LIMITED MODE: <18V or >32V LIMITED MODE: <18V or >32V mode mode Internal Reference Voltage Internal Reference Voltage...
Seite 53: Main Menu" (Hauptmenü)
Maschinenbeschreibung Empfangene Alarme werden gespeichert/protokolliert und können nach Auswahl von Display Alarms (Alarme anzeigen) eingesehen werden. Auswählen von Display Alarms (Alarme anzeigen). "ENGINE ALARM" (MOTORALARM) Gespeicherte/protokollierte Alarme "MACHINE ALARM" (MASCHINENALARM) Gespeicherte/protokollierte Alarme. Diese Alarme kommen von anderen Systemen der Maschine. "MAIN MENU"...
Seite 54: User Settings" (Benutzereinstellungen)
Maschinenbeschreibung "USER SETTINGS" (BENUTZEREINSTELLUNGEN) Benutzer können die Beleuchtungseinstellungen (Light settings) ändern, das metrische oder das imperiale System wählen und Warntöne ein- und ausschalten. Anpassung der Beleuchtungs- und Kontrasteinstellungen des Displays, inklusive Helligkeit der Anzeige. 4812156519.pdf 2012-12-14...
Seite 55: Hilfe Für Bediener Beim Starten Der Maschine
Maschinenbeschreibung Hilfe für Bediener beim Starten der Maschine Wenn versucht wird, die Maschine zu starten und eine, zwei oder drei zum Starten der Maschine benötigte Parameter noch nicht eingestellt wurden, werden die noch fehlenden Parameter auf dem Display angezeigt. Diese fehlenden Parameter müssen eingestellt werden, ohne diese Einstellungen kann die Maschine nicht gestartet werden.
Seite 56: Instrumente Und Bedienelemente, Kabine
Maschinenbeschreibung Instrumente und Bedienelemente, Kabine Radio/CD (Zubehör) Abb. Kabinendecke, vorn Abb. Rechter hinterer Kabinenpfosten 4812156519.pdf 2012-12-14...
Seite 57: Funktionsbeschreibung Der Instrumente Und Bedienelemente In Der Kabine
Maschinenbeschreibung Funktionsbeschreibung der Instrumente und Bedienelemente in der Kabine Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Warmluft-Einstellknopf Warmluft-Einstellknopf Nach rechts drehen, um die Warmluftzufuhr zu Nach rechts drehen, um die Warmluftzufuhr zu erhöhen. erhöhen. Nach links drehen, um die Warmluftzufuhr zu Nach links drehen, um die Warmluftzufuhr zu verringern.
Seite 58: Verwenden Der Bedienelemente In Der Kabine
Maschinenbeschreibung Verwenden der Bedienelemente in der Kabine Defroster Zum schnellen Entfernen von Eis und zur Vermeidung von beschlagenen Scheiben sollten nur die vorderen und hinteren Luftdüsen geöffnet sein. Drehschalter für Heizung und Lüftung (1 und 2) auf die Höchststufe stellen. Düse auf die vereiste bzw.
Seite 59: Elektrische Anlage
Maschinenbeschreibung Elektrische Anlage Der Hauptschaltkasten (1) der Maschine befindet sich auf der Rückseite rechts des Fahrerstands. Auf dem Hauptschaltkasten und den Sicherungen befindet sich eine Kunststoffabdeckung. In dem Kunststoffdeckel befindet sich eine Steckdose für 24 V. Abb. Hauptschaltkasten (IIIA/T3) 1. Steuerungseinheit (ECU) 2.
Seite 60 Maschinenbeschreibung Die Sicherungen im Motorraum befinden sich neben dem Hauptschalter. Die Walze besitzt eine Bordanlage für 24 V und einen Drehstromgenerator. Batterie mit korrekter Polarität anschließen (- an Batterie mit korrekter Polarität anschließen (- an Masse). Das Kabel zwischen Batterie und Masse).
Seite 61: Sicherungen (Iiia/T3)
Maschinenbeschreibung Sicherungen (IIIA/T3) Die Abbildung zeigt die Position der Sicherungen. Nachstehende Tabelle gibt die Amperezahl der Sicherungen und deren Funktion an. Alle verwendeten Sicherungen sind Flachstiftsicherungen. Abb. Sicherungsdosen Sicherungsdose F1 Sicherungsdose F1 Zündschlüssel, Hauptrelais Zündschlüssel, Hauptrelais Haupt-Steuerungseinheit PWR 3 Haupt-Steuerungseinheit PWR 3 Haupt-Steuerungseinheit, E/A-Einheit, Haupt-Steuerungseinheit, E/A-Einheit, Haupt-Steuerungseinheit PWR 4...
Seite 62: Sicherungen Im Hauptschaltkasten (Iiib/T4)
Maschinenbeschreibung Sicherungen im Hauptschaltkasten (IIIB/T4) Die Abbildung zeigt die Position der Sicherungen. In der nachstehenden Tabelle sind Amperestärke und Funktion der einzelnen Sicherungen aufgeführt. Sämtliche Sicherungen sind vom Flachstifttyp. Abb. Sicherungen Hauptrelais, 24V Ausgang Motorraum Hauptrelais, 24V Ausgang Motorraum Reserve Reserve ECU, Ausgang Boot-Laden, E/A-Tafel, ECU, Ausgang Boot-Laden, E/A-Tafel,...
Seite 63: Bedienung
Bedienung Bedienung Vor dem Anlassen Batterietrennschalter - Einschalten Nicht die tägliche Wartung vergessen. Siehe Wartungsanleitung. Der Batterietrennschalter befindet sich hinten links im Motorraum. Den Schlüssel (1) in eingeschaltete Stellung drehen. Die Walze wird nun mit Strom versorgt. Wenn der Hauptbatterieschalter abgedeckt ist, Wenn der Hauptbatterieschalter abgedeckt ist, muss die Motorhaube während des Betriebes muss die Motorhaube während des Betriebes...
Seite 64: Fahrersitz, Komfortsitz (Zubehör) - Einstellen
Bedienung Fahrersitz, Komfortsitz (Zubehör) – Einstellen Der Fahrersitz ist so einzustellen, dass die Sitzstellung bequem ist und Bedienelemente leicht erreichbar sind. Der Sitz hat untenstehende Einstellmöglichkeiten: - Längeneinstellung (1) - Höheneinstellung (2) - Neigung des Sitzkissens (3) - Neigung der Rückenlehne (4) - Neigung der Armlehne (5) - Einstellung der Lendenstütze (6) Immer kontrollieren, ob der Sitz verriegelt ist,...
Seite 65: Feststellbremse
Bedienung Feststellbremse Sicherstellen, dass der Feststellbremsknopf (1) Sicherstellen, dass der Feststellbremsknopf (1) tatsächlich aktiviert ist. tatsächlich aktiviert ist. Die Bremse wird immer in Neutralstellung aktiviert. (automatisch 2 s) Abb. Bedienkonsole Zum Starten der Maschine muss der 1. Feststellbremsknopf Feststellbremsknopf aktiviert sein! Anzeige –...
Seite 66: Verriegelung
Bedienung Verriegelung Die Walze ist mit einer Verriegelung ausgestattet. Der Dieselmotor wird nach 4 Sekunden ausgeschaltet, wenn sich der Fahrer während der Vorwärts-/Rückwärtsfahrt vom Fahrersitz erhebt. Wenn sich der Vor-/Rückwärtsfahrhebel in der Neutralstellung befindet und sich der Fahrer vom Sitz erhebt, ertönt ein Summer, bis der Vor-/Rückwärtsfahrhebel in die Stellung für die Feststellbremse bewegt wird.
Seite 67: Fahrerplatz
Bedienung Fahrerplatz Wenn die Walze mit ROPS (Roll Over Protective Structure, Überrollschutz) oder einer Kabine versehen ist, muss immer der Sicherheitsgurt (1) in Verbindung mit dem Schutzhelm verwendet werden. Der Sicherheitsgurt (1) ist immer durch einen Der Sicherheitsgurt (1) ist immer durch einen neuen zu ersetzen, wenn der Gurt abgenutzt ist neuen zu ersetzen, wenn der Gurt abgenutzt ist oder großen Kräften ausgesetzt wurde.
Seite 68: Start
Bedienung Start Start des Motors Sicherstellen, dass die Notbremse nicht aktiviert ist (obere Stellung) und sich der Vor-/Rückwärtsfahrhebel in der Neutralstellung befindet. Darüber hinaus muss die Feststellbremse aktiviert sein. Der Dieselmotor kann nicht angelassen werden, wenn sich der Hebel in einer anderen Stellung befindet.
Seite 69: Feststellbremse - Kontrolle
Bedienung Feststellbremse - Kontrolle Zum Starten der Maschine muss die Zum Starten der Maschine muss die Feststellbremse aktiviert sein! Feststellbremse aktiviert sein! Bei Leerlauf des Motors und aktivierter Feststellbremse den Vor-/Rückwärtsfahrhebel nach vorne in die Stellung F bewegen. Den Bremstestknopf drücken und gedrückt halten und gleichzeitig die Motordrehzahl mithilfe des Gaspedals erhöhen.
Seite 70: Gaspedal Und Bremspedal
Bedienung Gaspedal und Bremspedal Sitz so einstellen, dass der Fahrer das Gaspedal (1) und das Bremspedal (2) gut erreichen kann und bequem sitzt. Mit dem Vor-/Rückwärtsfahrhebel wird die Fahrtrichtung ausgewählt, entweder vorwärts oder rückwärts. Die Geschwindigkeitsstellungen Hoch und Niedrig ermöglichen unterschiedliche Höchstgeschwindigkeiten und unterschiedliche Anfahr- und Abbremsrampen: Weicheres Anfahren/Abbremsen in der Stellung für niedrige...
Seite 71: Anzeige Bei Aktivierung Der Auswahl Über Den Tastensatz
Bedienung Anzeige bei Aktivierung der Auswahl über den Tastensatz Wenn die Feststellbremse angezogen ist, wird ein Handbremssymbol angezeigt. = Niedrige Geschwindigkeit Automatische Wasserkontrolle (AWC) für die Berieselung wird aktiviert, wenn der Fahrhebel nicht in Neutralstellung steht. = Reifendruck (+) = Berieselung, Aktivierung der Berieselung für den Kantenschneider.
Seite 72: Fahren Der Walze
Bedienung Fahren der Walze Die Maschine darf unter keinen Umständen vom Die Maschine darf unter keinen Umständen vom Boden aus gefahren werden. Der Fahrer muss Boden aus gefahren werden. Der Fahrer muss immer auf dem Fahrersitz sitzen. immer auf dem Fahrersitz sitzen. Betriebsgeschwindigkeit mit dem Gaspedal regulieren, das sich auf der rechten Seite der Lenksäule befindet.
Seite 73: Arbeiten An Hängen
Bedienung Arbeiten an Hängen Die Maschine darf unter keinen Umständen vom Die Maschine darf unter keinen Umständen vom Boden aus gefahren werden. Der Fahrer muss Boden aus gefahren werden. Der Fahrer muss immer auf dem Fahrersitz sitzen. immer auf dem Fahrersitz sitzen. Beim Transport auf steilem Gelände (Gefälle >...
Seite 74: Kantenschneiden (Zubehör)
Bedienung Kantenschneiden (Zubehör) Die Maschine muss sich im Modus niedrige Geschwindigkeit befinden, damit der Kantenschneider aktiviert werden kann. Wenn sich die Maschine im Modus niedrige Geschwindigkeit befindet und die Taste (1) auf der Bedienkonsole gedrückt wird, wird der Kantenschneider mithilfe eines Hydraulikzylinders auf den Asphalt abgesenkt.
Seite 75: Kokosmatten (Zubehör)
Bedienung Kokosmatten (Zubehör) So werden die Kokosmatten an den Rädern angebracht: - Griff in der Mitte der Abstreiferhalterung (2) fassen und anheben. - Sicherstellen, dass der Verriegelungsstift (4) aus dem Sperrhaken (3) gelöst wird und der Abstreifer in der Arbeitsposition auf den Reifen aufliegt. So werden die Kokosmatten gelöst: Abb.
Seite 76: Fahren (Bodendruck)
Bedienung Verschluss (3) nicht entfernen, damit das Wasser nicht ausläuft, wenn Wasser zugegeben wird. Ballastbehälter bei Bedarf mit Kies, Sand und Stahl beschweren. Bei einer Befüllung mit Sand kann Wasser zugegeben werden, damit der Sand verteilt wird und die Leerräume im Ballast ausgefüllt werden. Wenn die Walze mit Mischballast verwendet wird, Wenn die Walze mit Mischballast verwendet wird, mit den verfügbaren Stahlelementen beginnen...
Seite 77: Niedriger Reifendruck - 240 Kpa (34.8 Psi)
Bedienung Bodendruck Raddruck, Raddruck, Reifendruck, Reifendruck, BODENDRUCK, BODENDRUCK, 1125 1125 1375 1375 1825 1825 2250 2250 2750 2750 3000 3000 Raddruck, Raddruck, Reifendruck, Reifendruck, BODENDRUCK, BODENDRUCK, 2500 2500 3000 3000 4000 4000 5000 5000 6000 6000 6500 6500 Niedriger Reifendruck – 240 kPa (34.8 psi). Je niedriger der Reifendruck ist, desto niedriger ist der Druck auf die Lauffläche, da die Lauffläche größer ist.
Seite 78: Normaler Reifendruck - 480 Kpa (69.6 Psi)
Bedienung Normaler Reifendruck – 480 kPa (69.6 psi). Wird für materialbrechende Walzübergänge verwendet. Abb. Normaler Bodendruck Hoher Reifendruck - 830 kPa (120.4 psi). Je höher der Reifendruck ist, desto höher ist der Druck auf die Lauffläche, da die Lauffläche kleiner ist. Wird für dicke Schichten und abschließende Walzübergänge verwendet.
Seite 79: Sperre/Notbremse/Feststellbremse - Kontrolle
Bedienung Sperre/Notbremse/Feststellbremse – Kontrolle Die Sperre, die Notbremse und die Feststellbremse Die Sperre, die Notbremse und die Feststellbremse müssen täglich vor dem Betrieb kontrolliert werden. müssen täglich vor dem Betrieb kontrolliert werden. Für eine Funktionskontrolle der Sperre und der Für eine Funktionskontrolle der Sperre und der Notbremse ist ein Neustart erforderlich.
Seite 80: Notbremsung
Bedienung Notbremsung Zum Bremsen wird in der Regel das Bremspedal verwendet. Bei einer Notbremsung den Notbremstaster (3) Bei einer Notbremsung den Notbremstaster (3) drücken, das Lenkrad festhalten und auf einen drücken, das Lenkrad festhalten und auf einen plötzlichen Halt vorbereiten. Der Dieselmotor plötzlichen Halt vorbereiten.
Seite 81: Batterietrennschalter
Bedienung Im Winter immer an die Frostgefahr denken. Im Winter immer an die Frostgefahr denken. Wassertanks und -leitungen entleeren. Wassertanks und -leitungen entleeren. Batterietrennschalter Am Ende einer Arbeitsschicht muss der Batterietrennschalter (1) ausgeschaltet und der Schlüssel abgezogen werden. Auf diese Weise wird eine Entladung der Batterie verhindert und es wird Unbefugten erschwert, die Maschine in Betrieb zu nehmen.
Seite 82 Bedienung 4812156519.pdf 2012-12-14...
Seite 83: Langzeitiges Parken
Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.
Seite 84: Hydrauliktank
Langzeitiges Parken Hydrauliktank Den Hydrauliktank bis zur obersten Füllstandsmarkierung füllen (siehe 'Alle 10 Betriebsstunden'). Reifen Dafür sorgen, dass der Reifendruck mindestens 200 kPa (29 psi) beträgt. Lenkzylinder, Scharniere usw. Kolbenstange des Lenkzylinders mit Konservierungsfett schmieren. Die Scharniere der Türen zum Motorraum und zur Kabine schmieren.
Seite 85: Verschiedenes
Verschiedenes Verschiedenes Anheben Gewicht: siehe Schild mit den Hebedaten auf der Walze. Anheben der Walze Sicherstellen, dass die Vorderräder parallel zum Rahmen ausgerichtet sind, bevor die Walze angehoben wird. Die Hebeketten in den Kranösen befestigen und sicherstellen, dass keine Teile beschädigt werden können, wenn die Walze angehoben wird.
Seite 86: Walze Vorbereitet Für Den Transport
Verschiedenes Walze vorbereitet für den Transport Die Feststellbremse anziehen. Sicherstellen, dass sich die Maschine in Neutralstellung befindet, d. h. dass die Vorderräder gerade nach vorn zeigen. Die Reifen mit Bremskeilen (1) blockieren, die am Transportfahrzeug befestigt werden. Der Bremsklotz sollte einen Winkel von 37° und eine Mindesthöhe von 25 cm (9,9 in) aufweisen.
Seite 87: Kurze Abschleppstrecke Mit Laufendem Motor
Verschiedenes Kurze Abschleppstrecke mit laufendem Motor Die Feststellbremse aktivieren, und den Motor Die Feststellbremse aktivieren, und den Motor vorübergehend ausschalten. Die Räder mit vorübergehend ausschalten. Die Räder mit Bremsklötzen blockieren, um zu verhindern, dass Bremsklötzen blockieren, um zu verhindern, dass die Walze ins Rollen kommt.
Seite 88: Kurze Abschleppstrecke Bei Nicht Funktionierendem Motor
Verschiedenes Kurze Abschleppstrecke bei nicht funktionierendem Motor Die Räder aus Sicherheitsgründen mit Die Räder aus Sicherheitsgründen mit Bremsklötzen blockieren, da die Walze ins Rollen Bremsklötzen blockieren, da die Walze ins Rollen kommen kann, wenn die Bremsen hydraulisch kommen kann, wenn die Bremsen hydraulisch gelöst werden.
Seite 89 Verschiedenes Um den Bremsfreigabedruck schnell abzulassen, den Motor mit dem Anlasser starten bzw. einige Sekunden lang laufen lassen. Um den Druck schnell abzulassen, wenn der Anlasser nicht funktioniert, das Abschleppventil (3) vier Umdrehungen gegen den Uhrzeigersinn drehen. Dabei unbedingt beachten, dass das Abschleppventil mit vier Umdrehungen im Uhrzeigersinn wieder zurückgestellt werden muss.
Seite 90: Abschleppen Der Walze
Maschine wie in der Abbildung dargestellt wirken. In der unten stehenden Tabelle finden Sie die maximal zulässigen Zugkräfte für jedes Maschinenmodell. Abb. Abschleppen Modell Modell CP274 CP274 92,700 92,700 Führen Sie die ergriffenen Maßnahmen an der Führen Sie die ergriffenen Maßnahmen an der...
Seite 91: Fahranleitung - Zusammenfassung
Fahranleitung - Zusammenfassung Fahranleitung - Zusammenfassung Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt worden sind. worden sind. Batterietrennschalter auf EIN stellen. Batterietrennschalter auf EIN stellen.
Seite 92 Fahranleitung - Zusammenfassung 4812156519.pdf 2012-12-14...
Seite 93: Vorbeugende Wartung
Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.
Seite 94 Vorbeugende Wartung 4812156519.pdf 2012-12-14...
Seite 95: Wartung - Schmiermittel Und Symbole
Nachfüllen von Öl muss eine entsprechende muss eine entsprechende Ölsorte verwendet werden. Ölsorte verwendet werden. FETT FETT Shell Retinax LX2 oder Shell Retinax LX2 oder Dynapac Roller Grease Dynapac Roller Grease gleichwertiges. gleichwertiges. (0.4kg), (0.4kg), P/N 4812030096 P/N 4812030096 KRAFTSTOFF KRAFTSTOFF Siehe Motorhandbuch.
Seite 96: Wartungssymbole
Wenn die Maschine bei extrem hoher oder niedriger Außentemperatur gefahren wird, sind niedriger Außentemperatur gefahren wird, sind andere Schmiermittel erforderlich. Siehe andere Schmiermittel erforderlich. Siehe Kapitel 'Spezielle Anweisungen' oder Dynapac Kapitel 'Spezielle Anweisungen' oder Dynapac kontaktieren. kontaktieren. Wartungssymbole Motor, Ölstand Motor, Ölstand...
Seite 97: Wartung - Wartungsplan
Wartung - Wartungsplan Wartung - Wartungsplan Service- und Kontrollpunkte 5, 6, 7 Abb. Service- und Kontrollpunkte Motoröl Motoröl Hydraulikölkühler Hydraulikölkühler 15. Sitzlagerung 15. Sitzlagerung Ölfilter Ölfilter Kühlmittel Kühlmittel 16. Batterie 16. Batterie Kraftstofffilter Kraftstofffilter 10. Luftfiltereinheit 10. Luftfiltereinheit 17. Kabine, Luftfilter 17.
Seite 98: Allgemeines
Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...
Seite 99: Nach Den Ersten 50 Betriebsstunden
Wartung - Wartungsplan Nach den ERSTEN 50 Betriebsstunden Siehe Inhaltsverzeichnis zur Seitennummer der hier aufgeführten Abschnitte. Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. 1, 2 1, 2 Motoröl und Ölfilter wechseln Motoröl und Ölfilter wechseln Siehe Motorhandbuch Siehe Motorhandbuch Kraftstofffilter wechseln Kraftstofffilter wechseln Siehe Motorhandbuch...
Seite 100: Alle 250 Betriebsstunden (Monatlich)
Wartung - Wartungsplan Alle 250 Betriebsstunden (monatlich) Siehe Inhaltsverzeichnis zur Seitennummer der hier aufgeführten Abschnitte. Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Hydraulikölkühler/Wasserkühler reinigen Hydraulikölkühler/Wasserkühler reinigen Oder bei Bedarf Oder bei Bedarf Klimaanlage kontrollieren Klimaanlage kontrollieren Zubehör Zubehör Batteriezustand überprüfen. Batteriezustand überprüfen.
Seite 101: Alle 1000 Betriebsstunden (Halbjährlich)
Wartung - Wartungsplan Alle 1000 Betriebsstunden (halbjährlich) Siehe Inhaltsverzeichnis zur Seitennummer der hier aufgeführten Abschnitte. Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Hydraulikölkühler/Wasserkühler reinigen Hydraulikölkühler/Wasserkühler reinigen Oder nach Bedarf. Oder nach Bedarf. Klimaanlage kontrollieren Klimaanlage kontrollieren Optional Optional Zustand der Batterien kontrollieren Zustand der Batterien kontrollieren Pilotlager und Gelenklager schmieren Pilotlager und Gelenklager schmieren...
Seite 102: Alle 2000 Betriebsstunden (Jährlich)
Wartung - Wartungsplan Alle 2000 Betriebsstunden (jährlich) Siehe Inhaltsverzeichnis zur Seitennummer der hier aufgeführten Abschnitte. Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Hydraulikölkühler/Wasserkühler reinigen Hydraulikölkühler/Wasserkühler reinigen Oder nach Bedarf. Oder nach Bedarf. Klimaanlage kontrollieren Klimaanlage kontrollieren Optional Optional Zustand der Batterien kontrollieren Zustand der Batterien kontrollieren Pilotlager und Gelenklager schmieren Pilotlager und Gelenklager schmieren...
Seite 103: Prüfliste Für Wartungen
Wartung - Wartungsplan Prüfliste für Wartungen 2012-12-14 4812156519.pdf...
Seite 104 Wartung - Wartungsplan 4812156519.pdf 2012-12-14...
Seite 105: Wartung, 10 Std
Wartung, 10 Std. Wartung, 10 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der und sicherstellen, dass sich der Vor-/Rückwärtsfahrhebel in der Stellung "P"...
Seite 106: Kühlmittelstand - Kontrolle
Wartung, 10 Std. Kühlmittelstand - Kontrolle Der Erweiterungstank befindet sich in der Mitte zwischen dem Fahrerstand und dem Motorraum. Der Tank wird über die schwarze Abdeckung zwischen dem Fahrerstand und der Motorhaube aufgefüllt. Um Zugriff auf den Erweiterungstank zu erhalten, muss das Schutzblech (3), das mit zwei Schrauben (4) befestigt ist, abgenommen werden.
Seite 107: Kraftstofftank - Einfüllung
Wartung, 10 Std. Kraftstofftank - Einfüllung Bei laufendem Dieselmotor nicht tanken, nicht Bei laufendem Dieselmotor nicht tanken, nicht rauchen und keinen Kraftstoff verschütten. rauchen und keinen Kraftstoff verschütten. Der Einfüllstutzen und der Tankdeckel befinden sich hinter dem Fahrerstand auf der linken Seite des Rahmens.
Seite 108: Wasserbehälter, Standard - Auffüllen
Wartung, 10 Std. Wasserbehälter, Standard – Auffüllen Auf dem Tank befinden sich zwei Einfüllstutzen. Den Tankdeckel (1) abschrauben und Den Tankdeckel (1) abschrauben und sauberes Wasser einfüllen. Das Sieb nicht sauberes Wasser einfüllen. Das Sieb nicht entfernen. entfernen. Den Wassertank füllen. Er fasst bis zu 900 Liter (238 gal).
Seite 109: Berieselungssystem Reinigung Der Berieselungsdüsen
Wartung, 10 Std. Berieselungssystem Reinigung der Berieselungsdüsen Die verstopfte Düse von Hand ausbauen. Die Düse ausblasen und den Feinfilter (1) mit Druckluft reinigen. Alternativersatzteile einsetzen und die verstopften Teile später reinigen. Düse Düse Farbe Farbe Ø (mm) L/Min Ø (mm) L/Min Gal/Min Gal/Min (2,0 bar)
Seite 110: Berieselungssystem - Frostgefahr
Wartung, 10 Std. Berieselungssystem – Frostgefahr Vorbeugende Maßnahmen bei Frostgefahr. Entleeren des Systems • Ventil schließen (1). • Schlauch trennen (2). • Grobfilter öffnen (3). • Den Zulauf zur Pumpe lösen, indem die Kunststoffklammer nach links geschoben und der weiße Kunststoffadapter vom Pumpengehäuse abgezogen wird.
Seite 111: Entfernen Der Abstreifer
Wartung, 10 Std. Bei Transportfahrten müssen die Abstreifer einen gewissen Abstand zu den Reifen aufweisen. Die Abstreiferblätter (1) anheben und darauf achten, dass sie in dieser Position mit den Sperrhaken (2) gesichert sind. Um die Abstreifer abzusenken, Abstreifer zunächst leicht anheben, während der Sperrhaken eingedrückt wird.
Seite 112 Wartung, 10 Std. 4812156519.pdf 2012-12-14...
Seite 113: Wartung - 50 Std
Wartung - 50 Std. Wartung - 50 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der und sicherstellen, dass sich der Vor-/Rückwärtsfahrhebel in der Stellung "P"...
Seite 114: Klimaanlage (Zubehör) - Kontrolle
Wartung - 50 Std. Klimaanlage (Zubehör) - Kontrolle Die Walze auf einer ebenen Fläche abstellen, Die Walze auf einer ebenen Fläche abstellen, Räder blockieren und den Räder blockieren und den Vor-/Rückwärtsfahrhebel in die Stellung "P" Vor-/Rückwärtsfahrhebel in die Stellung "P" bringen.
Seite 115: Reifen - Reifendruck
Wartung - 50 Std. Reifen – Reifendruck Den Reifendruck mit einem Reifendruckmesser kontrollieren. Kontrollieren, ob alle Reifen den gleichen Reifendruck aufweisen. Empfohlener Reifendruck: Siehe 'Technische Daten'. Die Abbildung zeigt, wo sich das Luftventil für die äußeren Reifen befindet. Abb. Äußere Räder 1.
Seite 116: Oberes/Unteres Drehlager - Schmierung
Wartung - 50 Std. Oberes/Unteres Drehlager – Schmierung Nippel (1) am oberen Drehlager und die Nippel (2) am unteren Drehlager mit fünf Pumpenhüben einer Handfettspritze schmieren. Fett gemäß der Schmiermittelspezifikation verwenden. Abb. Drehlager 1. Schmiernippel (1x), oberes Drehlager 2. Schmiernippel (2x), unteres Drehlager Rädergetriebe –...
Seite 117: Rädergetriebe - Nachfüllen Von Öl
Wartung - 50 Std. Rädergetriebe – Nachfüllen von Öl Die Maschine bewegen, bis sich die Einfüllöffnung in der richtigen Position befindet. Die Öffnung sollte sich zum einfachen Befüllen knapp oberhalb der horizontalen Position befinden Öleinfüllschraube (2) herausdrehen. Ölkontrollschraube (3) herausdrehen, damit Luft entweicht.
Seite 118: Luftfilter
Wartung - 50 Std. Luftfilter - Schläuche und Anschlüsse kontrollieren Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen und die Schläuche einwandfrei sind. Das und die Schläuche einwandfrei sind. Das gesamte Schlauchsystem bis zum Motor gesamte Schlauchsystem bis zum Motor kontrollieren.
Seite 119: Wartung - 250 / 750 / 1250 / 1750H
Wartung - 250 / 750 / 1250 / 1750h Wartung - 250 / 750 / 1250 / 1750h Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der...
Seite 120: Klimaanlage (Zubehör) - Kontrolle
Wartung - 250 / 750 / 1250 / 1750h Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit Batterie Zustand überprüfen Die Batterien sind abgedichtet und wartungsfrei. Bei der Kontrolle des Flüssigkeitsstandes darauf Bei der Kontrolle des Flüssigkeitsstandes darauf achten, dass sich keine offene Flamme in der Nähe...
Seite 121: Kantenschneider (Zubehör) - Schmierung
Wartung - 250 / 750 / 1250 / 1750h Kantenschneider (Zubehör) - Schmierung Zu Informationen zur Bedienung des Zu Informationen zur Bedienung des Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Die beiden Punkte wie in der Abbildung schmieren. Es soll mit Fett geschmiert werden, siehe Schmiermittelspezifikation.
Seite 122 Wartung - 250 / 750 / 1250 / 1750h 4812156519.pdf 2012-12-14...
Seite 123: Wartung - 500 / 1500H
Wartung - 500 / 1500h Wartung - 500 / 1500h Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der und sicherstellen, dass sich der...
Seite 124: Klimaanlage (Zubehör) - Kontrolle
Wartung - 500 / 1500h Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit Batterie Zustand überprüfen Die Batterien sind abgedichtet und wartungsfrei. Bei der Kontrolle des Flüssigkeitsstandes darauf Bei der Kontrolle des Flüssigkeitsstandes darauf achten, dass sich keine offene Flamme in der Nähe achten, dass sich keine offene Flamme in der Nähe...
Seite 125: Kantenschneider (Zubehör) - Schmierung
Wartung - 500 / 1500h Kantenschneider (Zubehör) - Schmierung Zu Informationen zur Bedienung des Zu Informationen zur Bedienung des Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Die beiden Punkte wie in der Abbildung schmieren. Es soll mit Fett geschmiert werden, siehe Schmiermittelspezifikation.
Seite 126: Sicherheitsfilter - Wechsel
Wartung - 500 / 1500h Sicherheitsfilter - Wechsel Sicherheitsfilter nach jedem dritten Wechsel des Hauptfilters durch einen neuen Filter ersetzen. Zum Wechseln des Sicherheitsfilters (1) den alten Filter aus seiner Halterung ziehen, einen neuen Filter einsetzen und die Luftfiltereinheit in umgekehrter Reihenfolge wieder einbauen.
Seite 127 Wartung - 500 / 1500h Das Öl ablassen, wenn der Motor warm ist. Eine Auffangschale unter die Ölablassschrauben stellen, die mindestens 14 Liter (15 qts) fasst. Beim Ablassen von Motorenöl sehr vorsichtig Beim Ablassen von Motorenöl sehr vorsichtig vorgehen. Schutzhandschuhe und Schutzbrille vorgehen.
Seite 128: Motor Ölfilterwechsel
Wartung - 500 / 1500h Motor Ölfilterwechsel Der Ölfilter (1) befindet sich rechts im Motorraum. Zu Informationen über das Wechseln des Filters siehe Motorhandbuch. Abb. Motorraum (IIIA/T3) 1. Ölfilter Abb. Motor (IIIB/T4) 1. Ölfilter 4812156519.pdf 2012-12-14...
Seite 129: Der Motorkraftstofffilter - Wechsel/Reinigung
Wartung - 500 / 1500h Der Motorkraftstofffilter - Wechsel/Reinigung Der Kraftstofffilter befindet sich auf der linken Seite im Motorraum vor den Akkumulatoren. Die Unterseite abschrauben und eventuell vorhandenes Wasser ablaufen lassen, anschließend die Filtereinheit ersetzen. Abb. Motorraum (IIIA/T3) 1. Vorfilter Kraftstofffilter auf der linken Seite im Motorraum austauschen.
Seite 130: Deckel Des Hydrauliköltanks - Kontrolle
Wartung - 500 / 1500h Deckel des Hydrauliköltanks - Kontrolle Tankdeckel abschrauben und auf Verschmutzung kontrollieren. Die Luft muss unbehindert in beide Richtungen strömen können. Wenn eine Richtung verstopft ist, den Filter mit etwas Dieselöl reinigen und mit Druckluft blasen, bis der Filter durchlässig ist, oder den Deckel ersetzen.
Seite 131: Drehschemellagerung - Schmierung
Wartung - 500 / 1500h Drehschemellagerung - Schmierung Jeden Nippel (1) mit fünf Pumpenhüben einer Handfettpresse schmieren. Fett gemäß der Schmiermittelspezifikation verwenden. Abb. Drehlager 1. Schmiernippel (4) Oberes/Unteres Drehlager – Schmierung Nippel (1) am oberen Drehlager und die Nippel (2) am unteren Drehlager mit fünf Pumpenhüben einer Handfettspritze schmieren.
Seite 132 Wartung - 500 / 1500h 4812156519.pdf 2012-12-14...
Seite 133: Wartung - Alle 1000 Stunden
Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der und sicherstellen, dass sich der...
Seite 134: Klimaanlage (Zubehör) - Kontrolle
Wartung - alle 1000 Stunden Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit Batterie Zustand überprüfen Die Batterien sind abgedichtet und wartungsfrei. Bei der Kontrolle des Flüssigkeitsstandes darauf Bei der Kontrolle des Flüssigkeitsstandes darauf achten, dass sich keine offene Flamme in der Nähe achten, dass sich keine offene Flamme in der Nähe...
Seite 135: Kantenschneider (Zubehör) - Schmierung
Wartung - alle 1000 Stunden Kantenschneider (Zubehör) - Schmierung Zu Informationen zur Bedienung des Zu Informationen zur Bedienung des Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Die beiden Punkte wie in der Abbildung schmieren. Es soll mit Fett geschmiert werden, siehe Schmiermittelspezifikation.
Seite 136: Motor Ölfilterwechsel
Wartung - alle 1000 Stunden Schmiermittelspezifikation oder Motorhandbuch. Die erforderliche Menge Motoröl einfüllen. Eine tägliche Durchsicht durchführen, bevor die Maschine in Betrieb genommen wird. Den Motor mehrere Minuten im Leerlauf laufen lassen und dann abschalten. Mit dem Ölmessstab kontrollieren, ob der Ölstand im Motor korrekt ist.
Seite 137: Der Motorkraftstofffilter - Wechsel/Reinigung
Wartung - alle 1000 Stunden Der Motorkraftstofffilter - Wechsel/Reinigung Der Kraftstofffilter befindet sich auf der linken Seite im Motorraum vor den Akkumulatoren. Die Unterseite abschrauben und eventuell vorhandenes Wasser ablaufen lassen, anschließend die Filtereinheit ersetzen. Abb. Motorraum (IIIA/T3) 1. Vorfilter Kraftstofffilter auf der linken Seite im Motorraum austauschen.
Seite 138: Deckel Des Hydrauliköltanks - Kontrolle
Wartung - alle 1000 Stunden Deckel des Hydrauliköltanks - Kontrolle Tankdeckel abschrauben und auf Verschmutzung kontrollieren. Die Luft muss unbehindert in beide Richtungen strömen können. Wenn eine Richtung verstopft ist, den Filter mit etwas Dieselöl reinigen und mit Druckluft blasen, bis der Filter durchlässig ist, oder den Deckel ersetzen.
Seite 139: Luftfiltereinheit Kontrolle - Hauptluftfilter Wechseln
Wartung - alle 1000 Stunden Luftfiltereinheit Kontrolle – Hauptluftfilter wechseln Hauptfilter der Luftfiltereinheit wechseln, wenn bei Hauptfilter der Luftfiltereinheit wechseln, wenn bei Höchstdrehzahl des Dieselmotors die Höchstdrehzahl des Dieselmotors die Warnleuchte am Display aufleuchtet. Warnleuchte am Display aufleuchtet. Die drei Schellen (1) lösen, den Deckel (2) abnehmen und den Hauptfilter (3) herausziehen.
Seite 140: Luftfiltereinheit - Reinigung
Wartung - alle 1000 Stunden Luftfiltereinheit - Reinigung Innenseite des Deckels (2) und Filtergehäuse (5) reinigen. Siehe Abbildung. Beide Seiten des Auslaufrohrs reinigen. Auch beide Flächen des Auslaufrohrs reinigen; siehe nebenstehende Abbildung. Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen und die Schläuche einwandfrei sind.
Seite 141: Hydraulikölfilter Wechsel
Wartung - alle 1000 Stunden Hydraulikölfilter Wechsel Die Hydraulikfilter befinden sich auf der linken Seite im Motorraum hinter dem Batterietrennschalter. Filter (1) entfernen und umweltgerecht und Filter (1) entfernen und umweltgerecht und vorschriftsgemäß entsorgen. Dies ist ein vorschriftsgemäß entsorgen. Dies ist ein Einwegfilter, der nicht gereinigt werden kann.
Seite 142: Kabine
Wartung - alle 1000 Stunden Kabine Frischluftfilter - Austausch An der Vorderseite der Kabine befindet sich ein Frischluftfilter (1) Die Schutzabdeckung abnehmen. Die beiden Schrauben (2) lösen und die gesamte Halterung abnehmen. Den Filtereinsatz entfernen und einen neuen Filter einsetzen. Der Filter muss möglicherweise öfter gewechselt werden, wenn die Maschine in staubiger Umgebung eingesetzt wird.
Seite 143: Rädergetriebe - Ölwechsel
Wartung - alle 1000 Stunden Rädergetriebe – Ölwechsel Beim Ablassen von Öl sehr vorsichtig vorgehen. Beim Ablassen von Öl sehr vorsichtig vorgehen. Schutzhandschuhe und Schutzbrille tragen. Schutzhandschuhe und Schutzbrille tragen. Die Walze so bewegen, dass die Ölablassschraube (1) - die große Schraube - nach unten gerichtet ist. Eine Ölauffangschale, die mindestens 20 l fasst, unter die Ölablassschraube stellen.
Seite 144: Rädergetriebe - Nachfüllen Von Öl
Wartung - alle 1000 Stunden Rädergetriebe – Nachfüllen von Öl Die Maschine bewegen, bis sich die Einfüllöffnung in der richtigen Position befindet. Die Öffnung sollte sich zum einfachen Befüllen knapp oberhalb der horizontalen Position befinden Öleinfüllschraube (2) herausdrehen. Ölkontrollschraube (3) herausdrehen, damit Luft entweicht.
Seite 145: Wartung - 2000 Std
Wartung - 2000 Std. Wartung - 2000 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren und Ändern von Beim Kontrollieren und Ändern von Einstellungen der Walze den Motor ausschalten Einstellungen der Walze den Motor ausschalten und sicherstellen, dass sich der und sicherstellen, dass sich der Vor-/Rückwärtsfahrhebel in der Stellung "P"...
Seite 146: Klimaanlage (Zubehör) - Kontrolle
Wartung - 2000 Std. Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit Batterie Zustand überprüfen Die Batterien sind abgedichtet und wartungsfrei. Bei der Kontrolle des Flüssigkeitsstandes darauf Bei der Kontrolle des Flüssigkeitsstandes darauf achten, dass sich keine offene Flamme in der Nähe achten, dass sich keine offene Flamme in der Nähe...
Seite 147: Kantenschneider (Zubehör) - Schmierung
Wartung - 2000 Std. Kantenschneider (Zubehör) - Schmierung Zu Informationen zur Bedienung des Zu Informationen zur Bedienung des Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Kantenschneiders siehe Abschnitt „Fahrbetrieb“. Die beiden Punkte wie in der Abbildung schmieren. Es soll mit Fett geschmiert werden, siehe Schmiermittelspezifikation.
Seite 148: Motor Ölfilterwechsel
Wartung - 2000 Std. Schmiermittelspezifikation oder Motorhandbuch. Die erforderliche Menge Motoröl einfüllen. Eine tägliche Durchsicht durchführen, bevor die Maschine in Betrieb genommen wird. Den Motor mehrere Minuten im Leerlauf laufen lassen und dann abschalten. Mit dem Ölmessstab kontrollieren, ob der Ölstand im Motor korrekt ist.
Seite 149: Der Motorkraftstofffilter - Wechsel/Reinigung
Wartung - 2000 Std. Der Motorkraftstofffilter - Wechsel/Reinigung Der Kraftstofffilter befindet sich auf der linken Seite im Motorraum vor den Akkumulatoren. Die Unterseite abschrauben und eventuell vorhandenes Wasser ablaufen lassen, anschließend die Filtereinheit ersetzen. Abb. Motorraum (IIIA/T3) 1. Vorfilter Kraftstofffilter auf der linken Seite im Motorraum austauschen.
Seite 150: Deckel Des Hydrauliköltanks - Kontrolle
Wartung - 2000 Std. Deckel des Hydrauliköltanks - Kontrolle Tankdeckel abschrauben und auf Verschmutzung kontrollieren. Die Luft muss unbehindert in beide Richtungen strömen können. Wenn eine Richtung verstopft ist, den Filter mit etwas Dieselöl reinigen und mit Druckluft blasen, bis der Filter durchlässig ist, oder den Deckel ersetzen.
Seite 151: Luftfiltereinheit Kontrolle - Hauptluftfilter Wechseln
Wartung - 2000 Std. Luftfiltereinheit Kontrolle – Hauptluftfilter wechseln Hauptfilter der Luftfiltereinheit wechseln, wenn bei Hauptfilter der Luftfiltereinheit wechseln, wenn bei Höchstdrehzahl des Dieselmotors die Höchstdrehzahl des Dieselmotors die Warnleuchte am Display aufleuchtet. Warnleuchte am Display aufleuchtet. Die drei Schellen (1) lösen, den Deckel (2) abnehmen und den Hauptfilter (3) herausziehen.
Seite 152: Luftfiltereinheit - Reinigung
Wartung - 2000 Std. Luftfiltereinheit - Reinigung Innenseite des Deckels (2) und Filtergehäuse (5) reinigen. Siehe Abbildung. Beide Seiten des Auslaufrohrs reinigen. Auch beide Flächen des Auslaufrohrs reinigen; siehe nebenstehende Abbildung. Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen und die Schläuche einwandfrei sind.
Seite 153: Hydraulikölfilter Wechsel
Wartung - 2000 Std. Hydraulikölfilter Wechsel Die Hydraulikfilter befinden sich auf der linken Seite im Motorraum hinter dem Batterietrennschalter. Filter (1) entfernen und umweltgerecht und Filter (1) entfernen und umweltgerecht und vorschriftsgemäß entsorgen. Dies ist ein vorschriftsgemäß entsorgen. Dies ist ein Einwegfilter, der nicht gereinigt werden kann.
Seite 154: Kabine
Wartung - 2000 Std. Kabine Frischluftfilter - Austausch An der Vorderseite der Kabine befindet sich ein Frischluftfilter (1) Die Schutzabdeckung abnehmen. Die beiden Schrauben (2) lösen und die gesamte Halterung abnehmen. Den Filtereinsatz entfernen und einen neuen Filter einsetzen. Der Filter muss möglicherweise öfter gewechselt werden, wenn die Maschine in staubiger Umgebung eingesetzt wird.
Seite 155: Rädergetriebe - Nachfüllen Von Öl
Wartung - 2000 Std. Rädergetriebe – Nachfüllen von Öl Die Maschine bewegen, bis sich die Einfüllöffnung in der richtigen Position befindet. Die Öffnung sollte sich zum einfachen Befüllen knapp oberhalb der horizontalen Position befinden Öleinfüllschraube (2) herausdrehen. Ölkontrollschraube (3) herausdrehen, damit Luft entweicht.
Seite 156: Hydrauliköltank Ölwechsel
Wartung - 2000 Std. Hydrauliköltank Ölwechsel Beim Ablass des Hydraulikfluids vorsichtig Beim Ablass des Hydraulikfluids vorsichtig arbeiten. Schutzbrille und Schutzhandschuhe arbeiten. Schutzbrille und Schutzhandschuhe tragen tragen Batterieabdeckung links vor den Hinterrädern öffnen. Rechts unter der Abdeckung befinden sich ein Entleerungshahn (1) und ein Verschluss (2). Ein Gefäß...
Seite 157: Kraftstofftank - Reinigung
Wartung - 2000 Std. Kraftstofftank - Reinigung Der Tank lässt sich am einfachsten reinigen, wenn er fast leer ist. Mit einer geeigneten Pumpe, beispielsweise einer Öllenzpumpe, eventuellen Bodenschlamm hochpumpen. In einen geeigneten Behälter geben und In einen geeigneten Behälter geben und umweltgerecht und vorschriftsgemäß...
Seite 158: Wassertank - Reinigung
Wartung - 2000 Std. Wassertank - Reinigung Den Tank mit Wasser und geeignetem Reinigungsmittel für Kunststoffflächen reinigen. Den Entleerungshahn (1) schließen, mit Wasser befüllen und die Dichtheit kontrollieren. Der Wassertank ist aus Kunststoff (Polyethylen) Der Wassertank ist aus Kunststoff (Polyethylen) gefertigt und recycelbar.
Seite 159: Klimaanlage (Zubehör) Trockenfilter - Kontrolle
Wartung - 2000 Std. Klimaanlage (Zubehör) Trockenfilter - Kontrolle Wenn die Einheit im Betrieb ist, am Schauglas (1) kontrollieren, ob am Trockenfilter Bläschen sichtbar sind. Die Walze auf einer ebenen Fläche abstellen, Die Walze auf einer ebenen Fläche abstellen, Räder blockieren und den Räder blockieren und den Vor-/Rückwärtsfahrhebel in die Stellung "P"...
Seite 160: Drehschemellagerung - Schmierung
Wartung - 2000 Std. Wie in der Abbildung sichern und dann die Sechskantmutter (1) festziehen. Das abgelassene Kühlmittel umweltgerecht und Das abgelassene Kühlmittel umweltgerecht und vorschriftsgemäß entsorgen. vorschriftsgemäß entsorgen. Mit neuem Kühlmittel befüllen. Siehe Motorhandbuch. Mit der erforderlichen Menge an Kühlmittel auffüllen. Vor dem Starten der Maschine technische Daten beachten.
