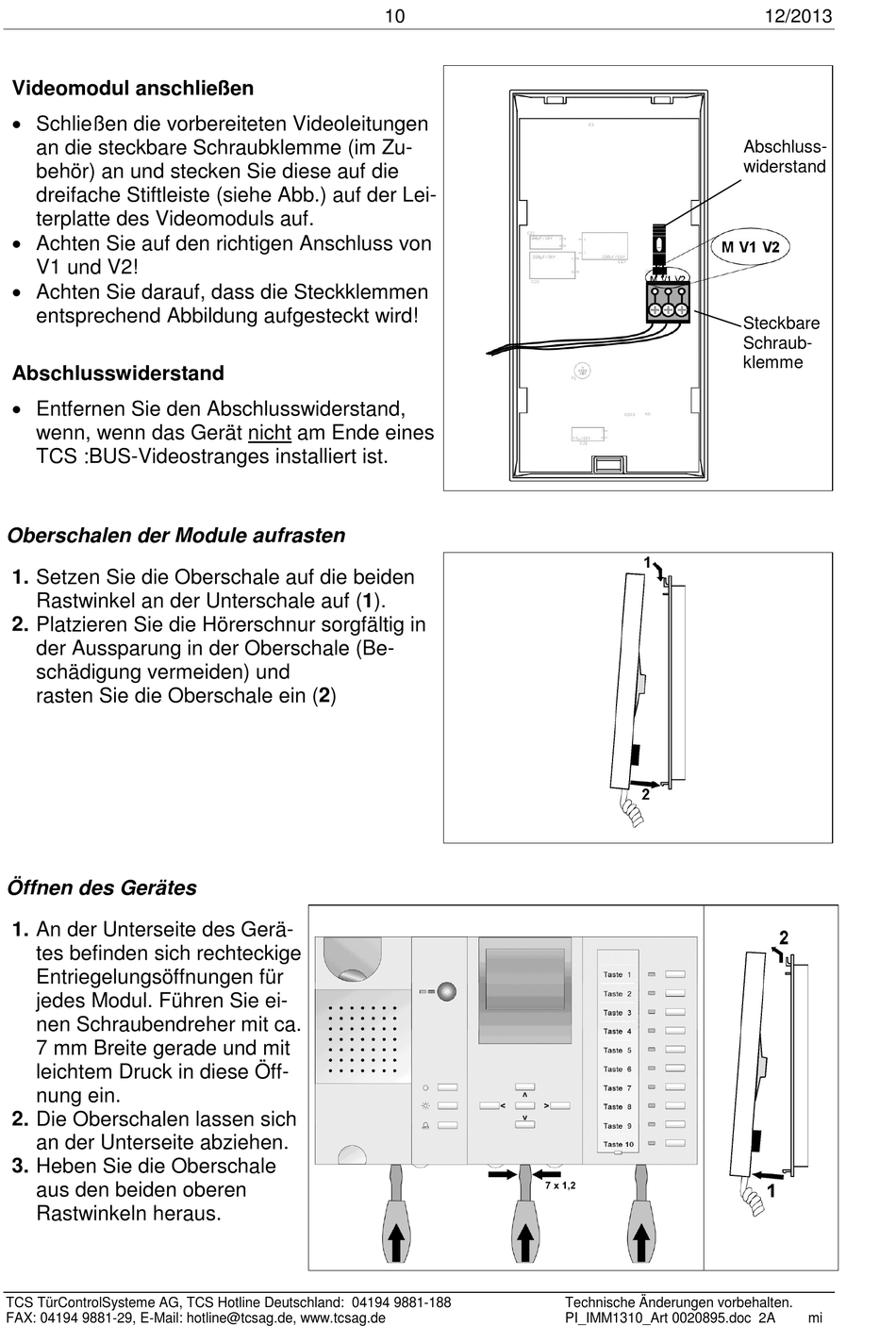

Videomodul anschließen
 Schließen die vorbereiteten Videoleitungen
an die steckbare Schraubklemme (im Zu-
behör) an und stecken Sie diese auf die
dreifache Stiftleiste (siehe Abb.) auf der Lei-
terplatte des Videomoduls auf.
 Achten Sie auf den richtigen Anschluss von
V1 und V2!
 Achten Sie darauf, dass die Steckklemmen
entsprechend Abbildung aufgesteckt wird!

Abschlusswiderstand

 Entfernen Sie den Abschlusswiderstand,
wenn, wenn das Gerät nicht am Ende eines
TCS :BUS-Videostranges installiert ist.

Oberschalen der Module aufrasten

1. Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
2. Platzieren Sie die Hörerschnur sorgfältig in
der Aussparung in der Oberschale (Be-
schädigung vermeiden) und
rasten Sie die Oberschale ein (2)
Öffnen des Gerätes
1. An der Unterseite des Gerä-
tes befinden sich rechteckige
Entriegelungsöffnungen für
jedes Modul. Führen Sie ei-
nen Schraubendreher mit ca.
7 mm Breite gerade und mit
leichtem Druck in diese Öff-
nung ein.
2. Die Oberschalen lassen sich
an der Unterseite abziehen.
3. Heben Sie die Oberschale
aus den beiden oberen
Rastwinkeln heraus.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
10
Technische Änderungen vorbehalten.
PI_IMM1310_Art 0020895.doc 2A
12/2013
Abschluss-
widerstand
Steckbare
Schraub-
klemme
mi
