Reinigung; Konformität - TCS IMM1310 Produktinformation

12/2013

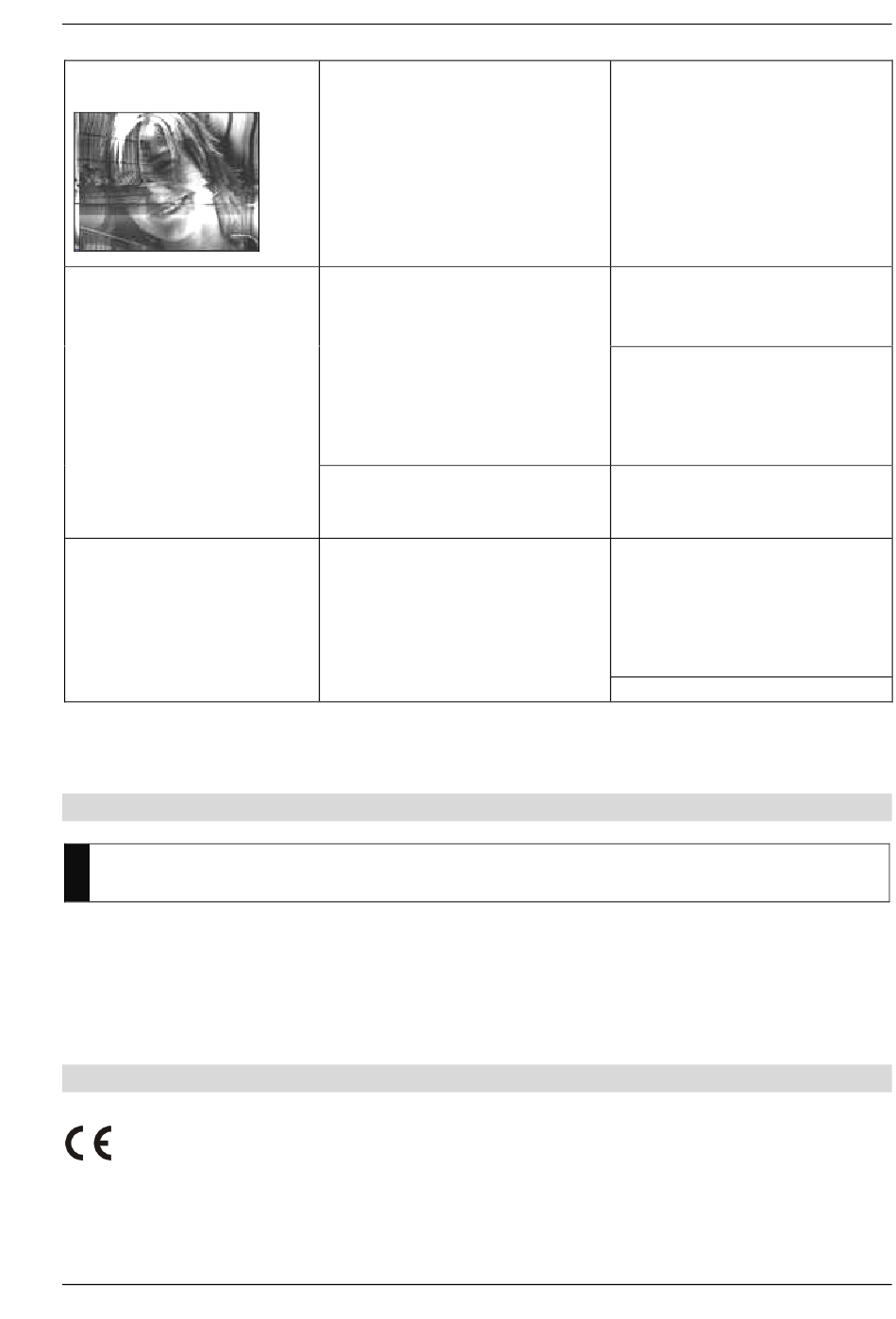

Konturen eines zweiten Bildes
sind zu sehen.
Kein Bild. Beim Betätigen der
Bild-Taste erfolgt keine Reak-
tion.
Das Videobild wird nach eini-
ger Zeit weiß. Wird die Versor-
gungsspannung der Außensta-
tion ab- und wieder zugeschal-
tet, ist das Signal wieder in
Ordnung. Das Bild wird dann
nach einiger Zeit erneut weiß.
Vermeiden Sie das Eindringen von Wasser in das Gerät!
!
Verwenden Sie keine scharfen und kratzenden Reinigungsmittel!
Reinigen Sie die Innenstation mit einem trockenen oder leicht feuchten Tuch.
Stärkere Verschmutzungen entfernen Sie mit Haushalts-Kunststoffreiniger.
Konformitätserklärungen sind abrufbar unter www.tcsag.de > Downloads > Handel-
sinformationen.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
23
Zwei Videoquellen überlagern sich.
Es liegt kein Signal an.
Es sind nicht beide Adern des Vi-
deo-Busses angeschlossen.
Thermischer Defekt der Außenka-
mera.

Reinigung

Konformität
Entfernen Sie die zweite Video-
quelle aus dem Strang.
Schließen Sie diese bei Bedarf
über einen Videoumschalter mit
dem bestehenden TCS:BUS zu-
sammen.
Schließen Sie den Monitor von
dem Videoumschalter an und
überprüfen Sie ob hier ein Signal
anliegt.
Messen Sie die Spannung zwi-
schen P und b.
Die Spannung beträgt ca. 24 V.
Ist das nicht der Fall überprüfen
Sie die BUS-
Spannungsversorgung.
Bitte überprüfen sie die korrekte
Verbindung des Videosteckers im
IMM-Videomodul.
Die V1-Ader des Video-Busses
hat einen Schluss auf die P- oder
die
b-Ader. Dadurch fließt ein unzu-
lässig erhöhter Strom.
Bitte die Verkabelung auf Schlüs-
se überprüfen.
Die Kamera ist defekt.
Technische Änderungen vorbehalten.
PI_IMM1310_Art 0020895.doc 2A mi
