- Seite 1 Produktinformation Innenstation zum Freisprechen IMM2100 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A...
-
Seite 2: Inhaltsverzeichnis
Bedienung .......................... 18 Ruftonauswahl ....................... 18 Funktionstastenbeschriftung ....................19 Reinigung ........................... 19 Entsorgungshinweise ......................19 Gewährleistung ........................19 Service ..........................20 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 3: Lieferumfang
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits- forderungen nach DIN VDE 0100 zu beachten. Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 4: Allgemeines Zur Leitungsführung In Tcs-Audioanlagen
2,86 6,38 3,57 7,65 4,29 8,93 5,00 10,20 5,71 11,48 6,43 12,76 7,14 19,13 10,71 25,51 14,29 31,89 17,86 38,27 21,43 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 5: Schleifenwiderstand Prinzip

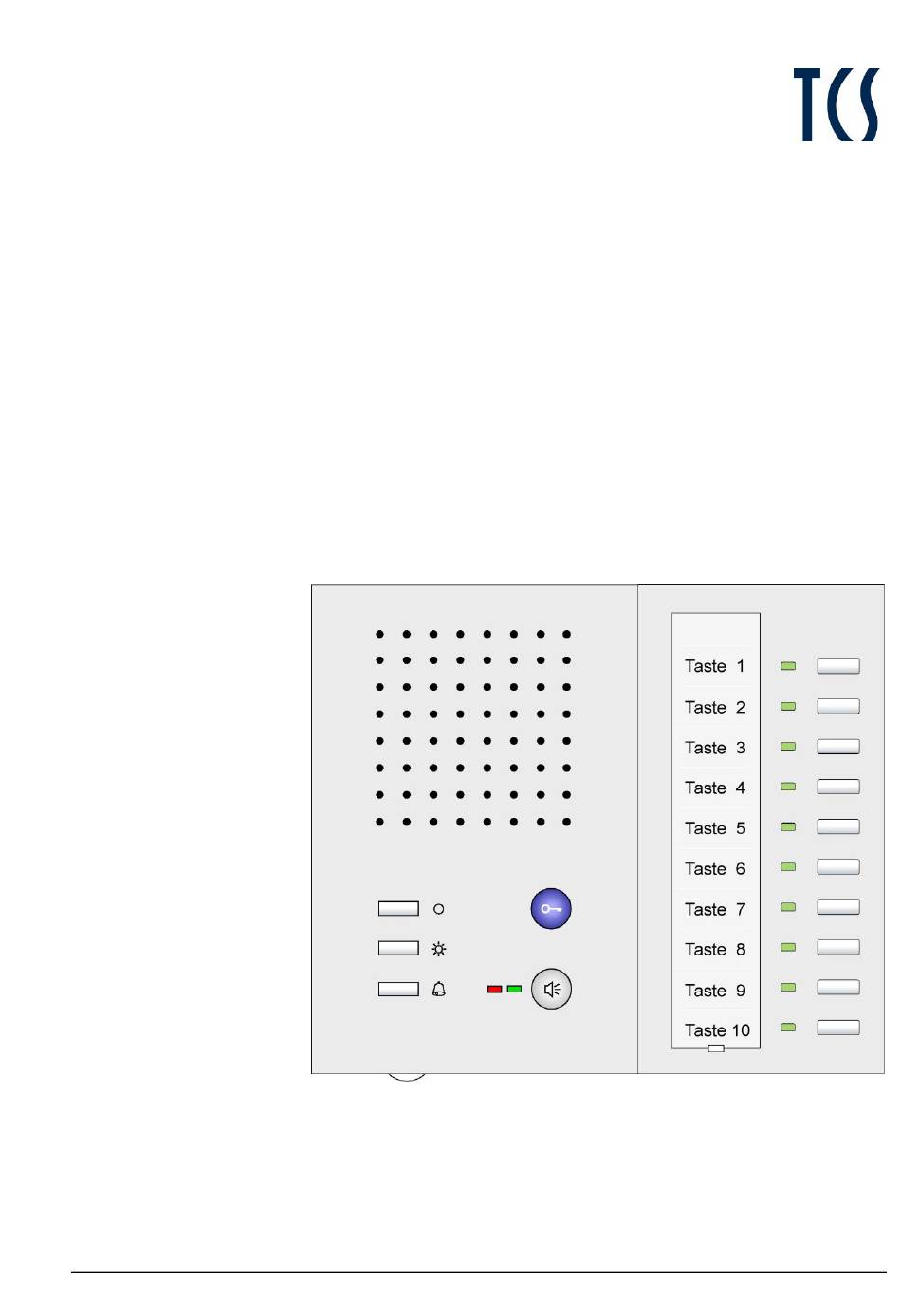

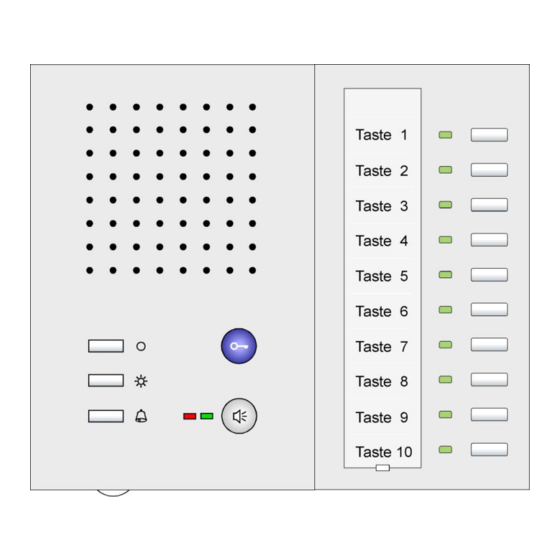

Lichttaste anzeige-LED Ruf AUS-Taste Anzeige Ruf AUS (rot) Anzeige Zusatz- funktionen (grün) Sprechentaste Funktionstastenbe- Mikrofon schriftung (Beschriftungsstrei- Ruftonlautstärkeregler fen mit Abdeckung) TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 6: Anzeige- Und Bedienelemente
Werksseitig voreingestellt: AS-Grenze = 0, Grenzwert der AS-Adressen-Bereiche kann mit dem Gerätekonfigurator configo™ oder auf Wunsch werksseitig verstellt werden. ** WE = Werksseitig voreingestellt *** wenn Lichtschaltfunktion in der Außenstation aktiviert ist TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 7: Technische Daten
Steuerzentrale eingesetzt werden. Jeweils 6 verschiedene, unabhängig programmierbare Funktionen können den Tasten des Funktionstastenmoduls zugeordnet werden. Das IMM2100 ist für Anlagen mit mehreren Außenstationen gut geeignet. Kurzbeschreibung Grundmodul Sprechentaste: für Rufannahme und Umschalten Sprechen / Hören ... -
Seite 8: Funktionen Funktionstastenmodule
Betätigung – Steuerfunktion 41 wird gesendet (siehe Programmierung) LED leuchtet – Steuerfunktion 11 wurde gesendet, LED aus – Steuerfunkti- Anzeige: on 41 wurde gesendet. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 9: Montage Und Installation
Lei- tungen beim Aufrasten der Oberschale nicht einzuklemmen. Schließen Sie die Leitungen gemäß Beschrif- tung an. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 10: Oberschalen Der Module Aufrasten
1 Außenstationen PES und 4 Innenstationen angeschlossen werden. Bei Versorgung mit ausschließlich BVS100 dürfen max. 1 Außenstationen PES und 6 Innenstationen angeschlossen werden. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de... -
Seite 11: Schaltungsbeispiel
Installieren Sie die Geräte der Anlage vollständig. Prüfen Sie die a- und b-Ader auf Kurzschluss. Schalten Sie die Netzspannung ein. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de... -
Seite 12: Einstellungen
Drehen Sie den Lautstärkeregler im Uhr- zeigersinn, um die Lautstärke lauter einzu- stellen. Programmierung des Grundmoduls Manuelle Programmierung Legende zur Programmierung TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... - Seite 13 Außenstation fest ein- zustellen und zu sper- ren. Internruf An der Ziel-Innenstation ausführen: Spre- (auf Funktionstaste) chentaste drücken / Hörer abnehmen oder TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A...
- Seite 14 Sprechentaste drücken / Hörer abnehmen oder Hinweis: Ausschalten der Funk- tion mit Programmier- funktion Grundeinstel- lung laden. Parallelruf ausschalten Ruftonauswahl sperren Manuelle Programmie- rung sperren TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A...
-
Seite 15: Programmierung Mit Dem Servicegerät Tcsk-01
Beenden der Programmierung Ruf AUS-Taste kurz drücken oder automatisch, wenn 8 s lang keine Taste gedrückt wird. Programmierung mit dem Servicegerät TCSK-01 Information hierzu finden Sie in TCS-Installer Audio und TCS-Installer Video sowie im Programmierhandbuch TCSK-01. Wechselsprechgeräte suchen Parallelruf einschalten... -
Seite 16: Programmierung Des Funktionstastenmoduls
Wechsel Seite 17) senden Taste (Beschrei- Betätigen Sie löschen bung siehe Taste 7 – gewünschte Abb. 1, Funktionstaste. Seite 17) TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 17: Programmierung Weiterer Tasten
LEDs erlöschen (nach ca. 40 s) Hinweis: Dem Produkt liegt eine Programmiertabelle bei, in der Sie die Programmierung der Tasten dokumentieren können. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A... -
Seite 18: Programmierung Mittels Servicegerät Tcsk-01
* Bei erstmaliger Auswahl dieses Türruftones wird auch der für die zweite Außenstation identisch ausgewählt. Erst wenn der Türrufton für die zweite Außenstation einmal separat (2d) ausgewählt worden ist, muss er immer unab- hängig ausgewählt werden. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de... -
Seite 19: Funktionstastenbeschriftung
Beachten Sie bitte unsere Verkaufs- und Lieferbedingungen, abrufbar unter www.tcsag.de > Downloads > Handelsinformationen und enthalten in unserem aktuel- len Katalog. Wenden Sie sich bitte an die TCS HOTLINE. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. -
Seite 20: Service
TCS HOTLINE 04194 9881-188 Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10, FAX: 03933 8799-11, E-Mail: info@tcsag.de, www.tcsag.de TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_IMM2100.doc 2A...
