Hinweis zur Spannungsversorgung

!
 Bei Versorgung mit BVS20 oder BVS100 zusätzlich NGV1011 verwenden!

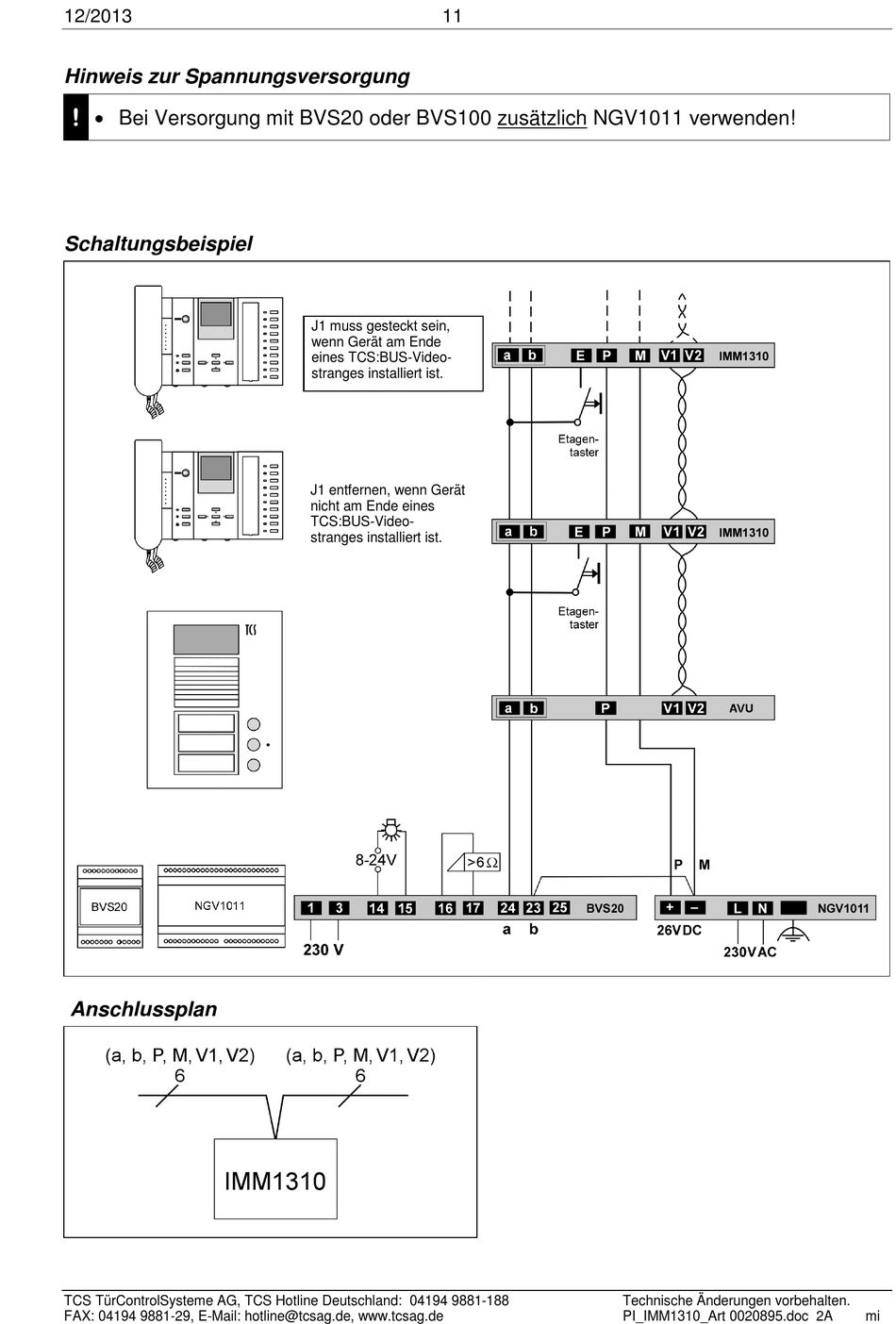

Schaltungsbeispiel

Anschlussplan

TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
11
J1 muss gesteckt sein,
wenn Gerät am Ende
eines TCS:BUS-Video-
stranges installiert ist.
J1 entfernen, wenn Gerät
nicht am Ende eines
TCS:BUS-Video-
stranges installiert ist.
Technische Änderungen vorbehalten.
