Geräteübersicht; Technische Daten - TCS IMM1310 Produktinformation

12/2013
Hörer mit Mikrofon
und Lautsprecher
Anzeige Zusatz-
funktionen (grün)
Anzeige Ruf AUS (rot)
Türöffnertaste
Lautsprecher
Funktionstaste
Lichttaste
Ruf AUS-Taste
Ruftonlautstärke-
regler
Versorgungsspannung:
Gehäuse:
Abmessung (in mm):
Gewicht:
Zulässige Umgebungstemperatur:
Schutzart:
Eingangsstrom
Maximaler Eingangsstrom:
Videomodul
Bildschirmdiagonale
Auflösung
Videosignaleingang
Nur Video-6-Drahttechnik möglich!
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
5

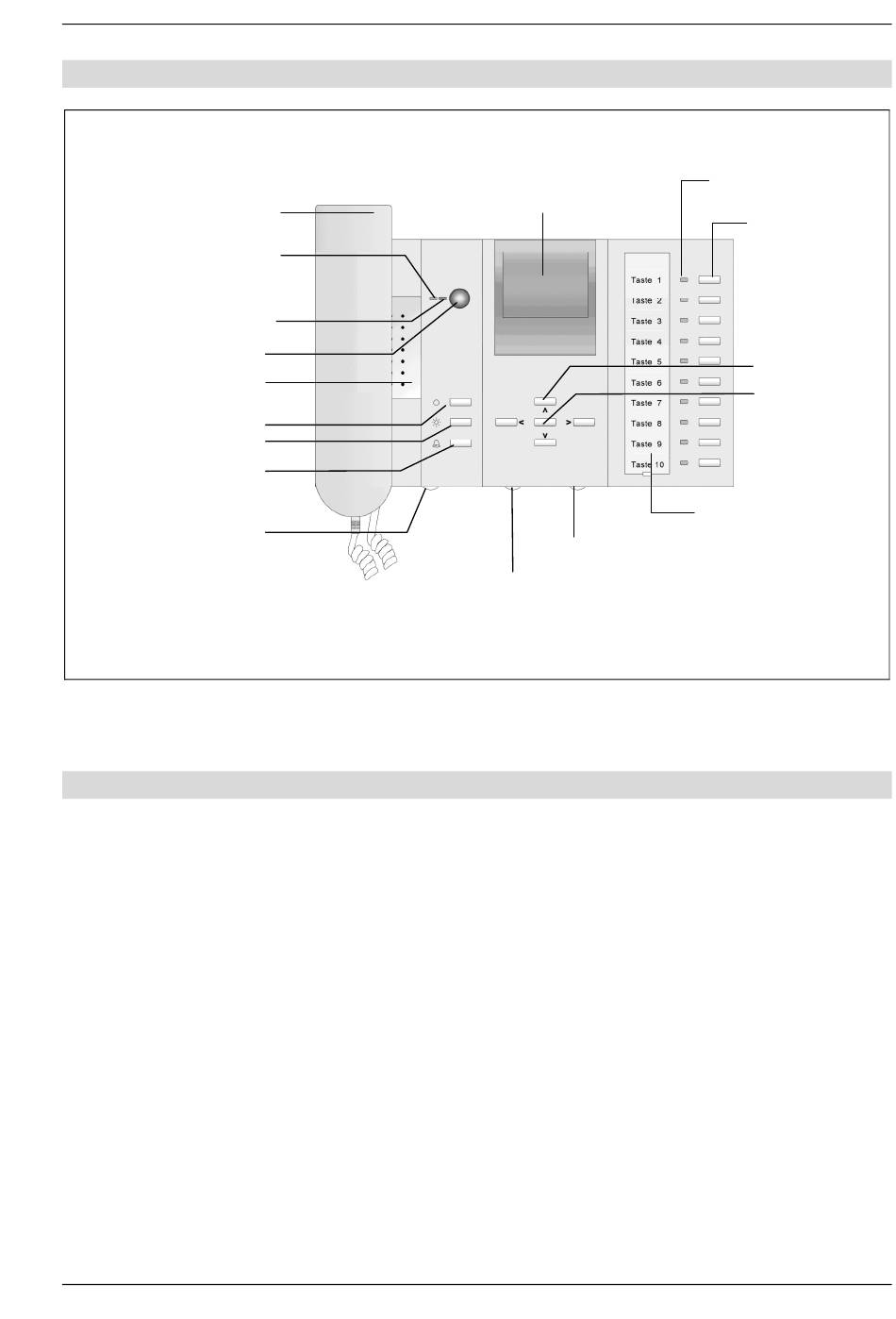

Geräteübersicht
Grundmodul
Farbintensitätsregler

Technische Daten

+24 V ± 8 % (über Versorgungs- und Steuergerät)
Kunststoff, Farbe nach Preisliste
H 215 x B 247 x T 43
530 g
0 °C ... + 40 °C
IP 40
I(a) = 0,4 mA, I(P) =4,4 mA
I(Pmax) = 145 mA
TFT-Color-Modul
6 cm (2,4 Zoll)
480 x 234 Pixel
symmetrisch 1 Vss FBAS
Videomodul
Funktionstastenmodul
Bildschirm
Helligkeitsregler
Technische Änderungen vorbehalten.
PI_IMM1310_Art 0020895.doc 2A
Funktionsanzeigen
Funktions-
tasten
4 Steuertasten
links/rechts/
auf/ab
Bildtaste
Funktionstastenbe-
schriftung
(Beschriftungsstrei-
fen mit Abdeckung)
