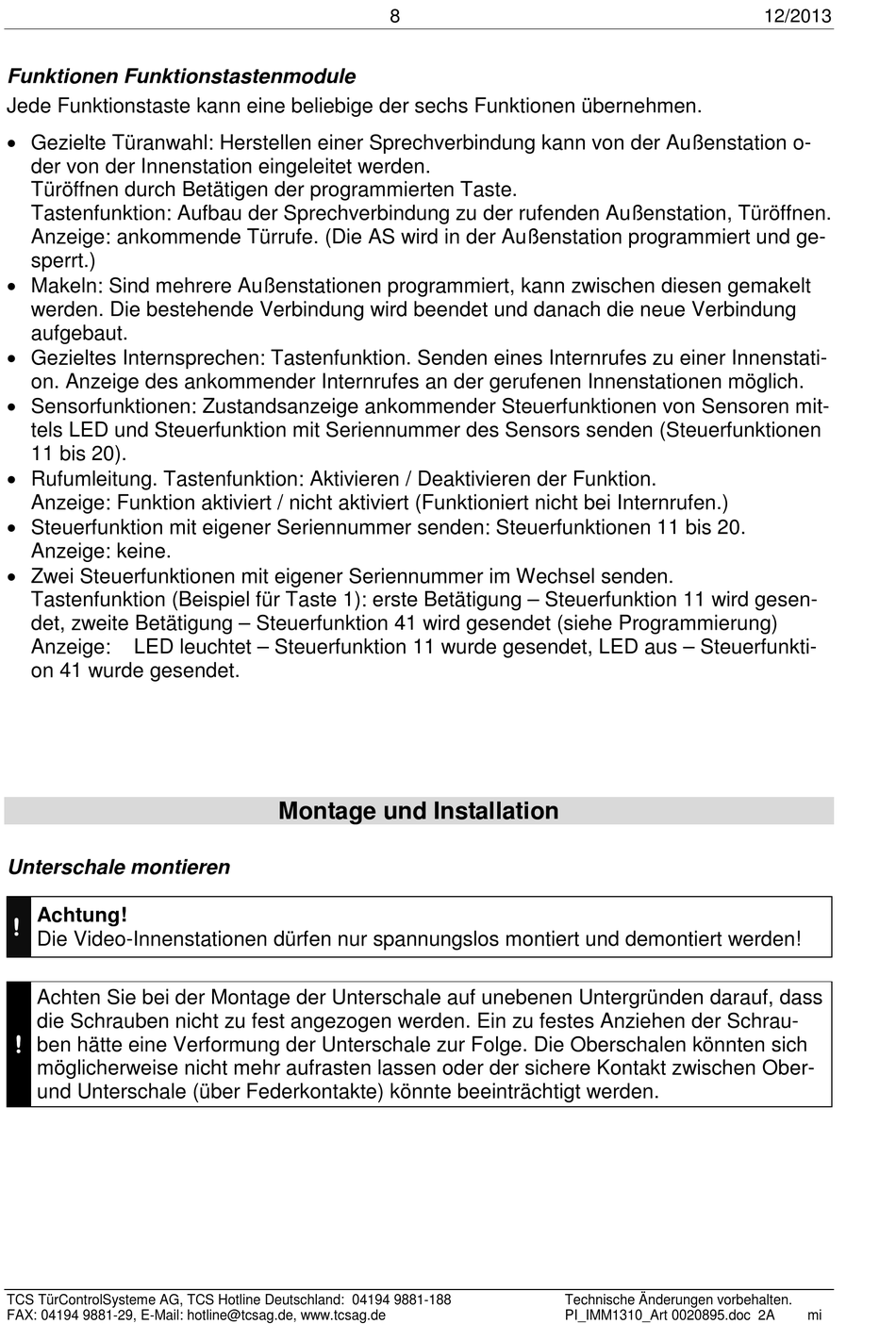

Funktionen Funktionstastenmodule

Jede Funktionstaste kann eine beliebige der sechs Funktionen übernehmen.
 Gezielte Türanwahl: Herstellen einer Sprechverbindung kann von der Außenstation o-
der von der Innenstation eingeleitet werden.
Türöffnen durch Betätigen der programmierten Taste.
Tastenfunktion: Aufbau der Sprechverbindung zu der rufenden Außenstation, Türöffnen.
Anzeige: ankommende Türrufe. (Die AS wird in der Außenstation programmiert und ge-
sperrt.)
 Makeln: Sind mehrere Außenstationen programmiert, kann zwischen diesen gemakelt
werden. Die bestehende Verbindung wird beendet und danach die neue Verbindung
aufgebaut.
 Gezieltes Internsprechen: Tastenfunktion. Senden eines Internrufes zu einer Innenstati-
on. Anzeige des ankommender Internrufes an der gerufenen Innenstationen möglich.
 Sensorfunktionen: Zustandsanzeige ankommender Steuerfunktionen von Sensoren mit-
tels LED und Steuerfunktion mit Seriennummer des Sensors senden (Steuerfunktionen
11 bis 20).
 Rufumleitung. Tastenfunktion: Aktivieren / Deaktivieren der Funktion.
Anzeige: Funktion aktiviert / nicht aktiviert (Funktioniert nicht bei Internrufen.)
 Steuerfunktion mit eigener Seriennummer senden: Steuerfunktionen 11 bis 20.
Anzeige: keine.
 Zwei Steuerfunktionen mit eigener Seriennummer im Wechsel senden.
Tastenfunktion (Beispiel für Taste 1): erste Betätigung – Steuerfunktion 11 wird gesen-
det, zweite Betätigung – Steuerfunktion 41 wird gesendet (siehe Programmierung)
Anzeige: LED leuchtet – Steuerfunktion 11 wurde gesendet, LED aus – Steuerfunkti-
on 41 wurde gesendet.

Unterschale montieren

Achtung!
!
Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert werden!
Achten Sie bei der Montage der Unterschale auf unebenen Untergründen darauf, dass
die Schrauben nicht zu fest angezogen werden. Ein zu festes Anziehen der Schrau-
!
ben hätte eine Verformung der Unterschale zur Folge. Die Oberschalen könnten sich
möglicherweise nicht mehr aufrasten lassen oder der sichere Kontakt zwischen Ober-
und Unterschale (über Federkontakte) könnte beeinträchtigt werden.
