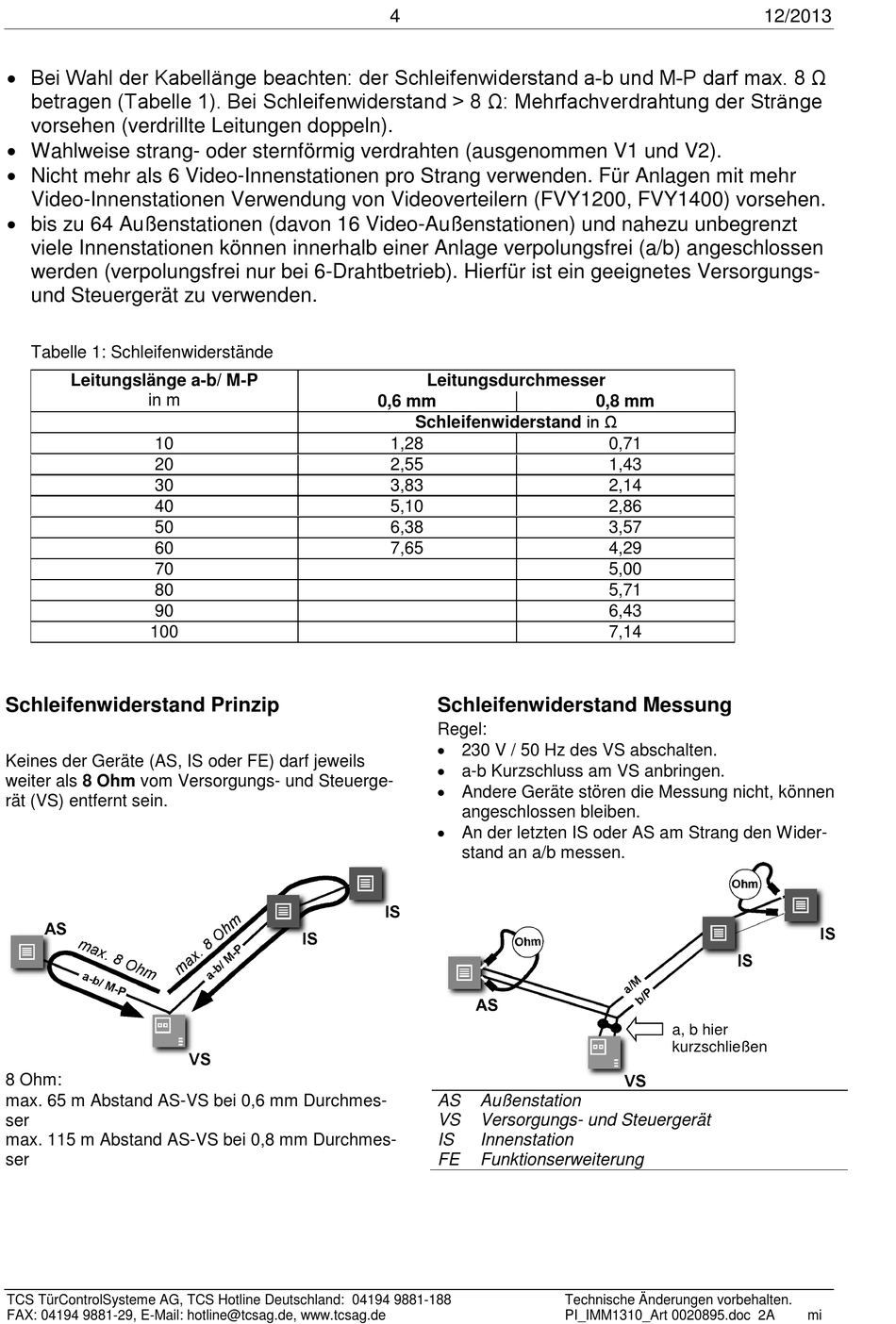

TCS IMM1310 Produktinformation Seite 4

 Bei Wahl der Kabellänge beachten: der Schleifenwiderstand a-b und M-P darf max. 8 Ω
betragen (Tabelle 1). Bei Schleifenwiderstand > 8 Ω: Mehrfachverdrahtung der Stränge
vorsehen (verdrillte Leitungen doppeln).
 Wahlweise strang- oder sternförmig verdrahten (ausgenommen V1 und V2).
 Nicht mehr als 6 Video-Innenstationen pro Strang verwenden. Für Anlagen mit mehr
Video-Innenstationen Verwendung von Videoverteilern (FVY1200, FVY1400) vorsehen.
 bis zu 64 Außenstationen (davon 16 Video-Außenstationen) und nahezu unbegrenzt
viele Innenstationen können innerhalb einer Anlage verpolungsfrei (a/b) angeschlossen
werden (verpolungsfrei nur bei 6-Drahtbetrieb). Hierfür ist ein geeignetes Versorgungs-
und Steuergerät zu verwenden.
Tabelle 1: Schleifenwiderstände
Leitungslänge a-b/ M-P
in m
10
20
30
40
50
60
70
80
90
100
Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 8 Ohm vom Versorgungs- und Steuerge-
rät (VS) entfernt sein.
8 Ohm:
max. 65 m Abstand AS-VS bei 0,6 mm Durchmes-
ser
max. 115 m Abstand AS-VS bei 0,8 mm Durchmes-
ser
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
4
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
Schleifenwiderstand Messung
Regel:
 230 V / 50 Hz des VS abschalten.
 a-b Kurzschluss am VS anbringen.
 Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
 An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
AS Außenstation
VS Versorgungs- und Steuergerät
IS Innenstation
FE Funktionserweiterung
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
a, b hier
kurzschließen
Technische Änderungen vorbehalten.
PI_IMM1310_Art 0020895.doc 2A
12/2013
