TCS IMM1310 Produktinformation Seite 22

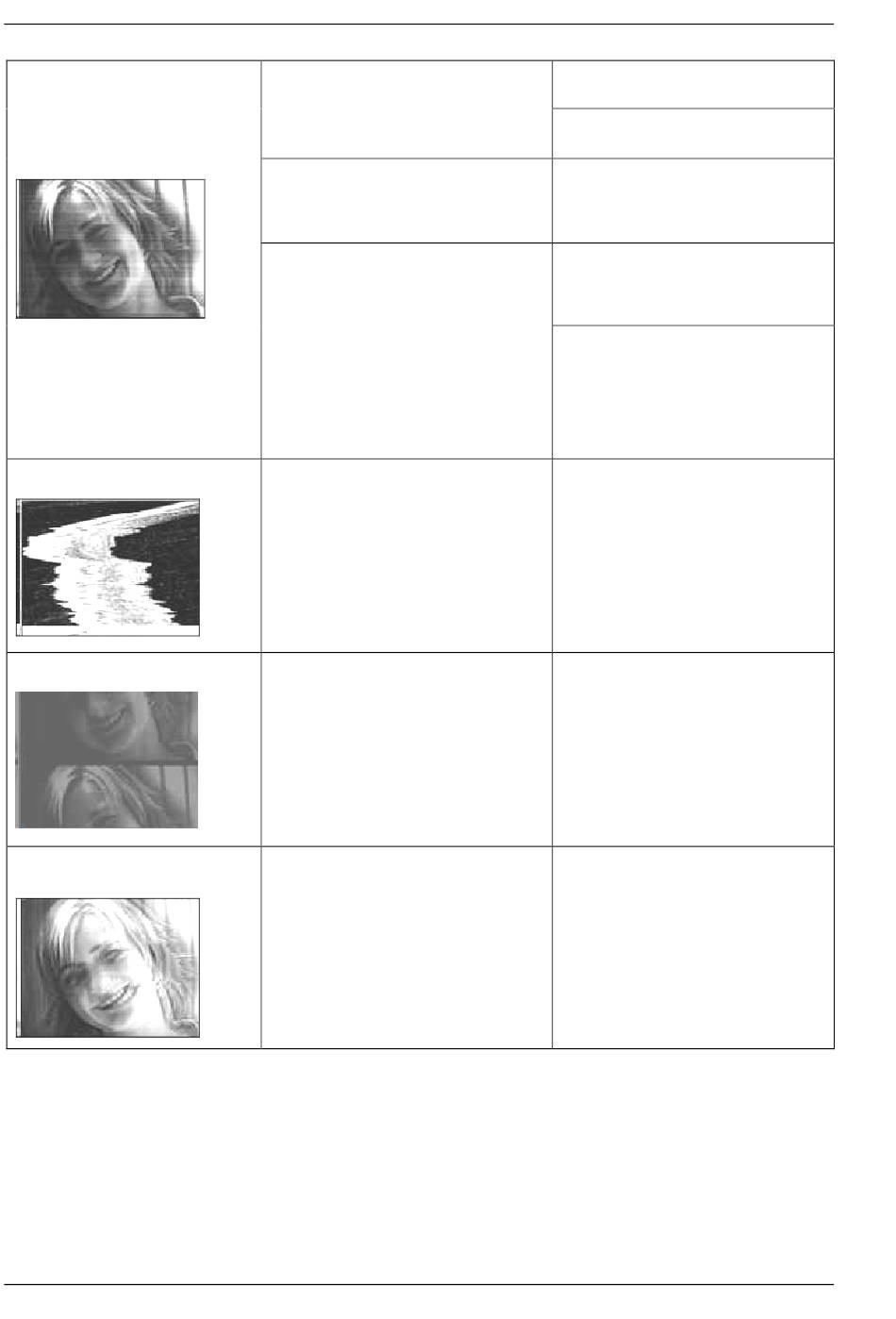

In einer Gebäudeeinheit mit
mehreren Innenstationen gibt
es nur bei einer Innenstation
schwarze Streifen auf dem
Videobild
Verzerrtes Bild
Das Bild „läuft".
Mehrfach erscheinende Kontu-
ren
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
22
Störungen durch Übergangswider-
stände.
Störungen durch benachbarte Stör-
quellen wie Fremdnetzteile oder
anderer elektrischer Geräte, welche
nicht richtig geschirmt sind.
Einschleifstörungen durch Fremd-
strom bedingt durch Potentialunter-
schiede.
Nicht korrektes Videosignal durch
Vertauschung der Videoadern.
Das Videosignal lässt sich nicht
synchronisieren.
Bildreflexionen, sogenannte „Geis-
terbilder" entstehen an offenen
Leitungen
Die P-Ader ist nicht korrekt ange-
schlossen.
Die Anschlusskontakte sind nicht
richtig fest.
Der Standort des Videoverteilers
oder anderer passiver Montage-
gruppen ist zu verändern.
Überprüfen Sie Ihre Leitungsver-
legung und versuchen Sie aktive
Komponenten auf ein Potential zu
installieren.
Integrieren Sie ein Koppelglied in
den Video-Bus um diesen galva-
nisch zu trennen.
Diese Zubehörteile erhalten Sie
über den Technischen Vertrieb
von TCS.
Der Videobus ist nicht verpo-
lungssicher.
Bitte tauschen Sie die Adern V1
und V2.
überprüfen Sie, ob alle Adern des
Video-Busses angeschlossen
sind.
Regeln Sie ggf. den Pegel nach.
Der Videostrang ist nicht abge-
schlossen.
Bitte stecken Sie im letzten Gerät
des Stranges den Abschlusswi-
derstand.
Technische Änderungen vorbehalten.
