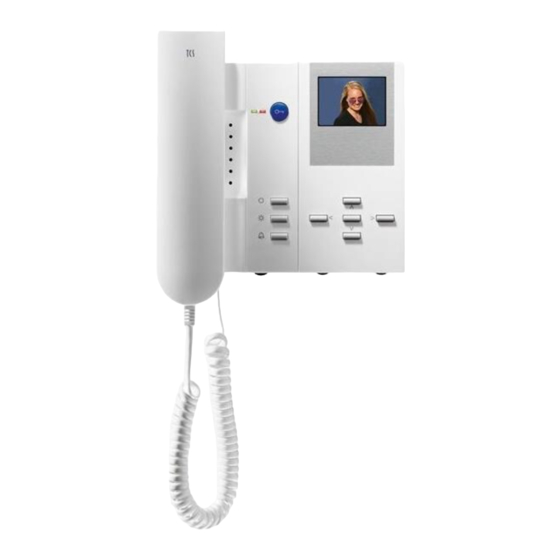

TCS IMM1300 Bedienungsanleitung

Video-innenstation mit hörer
Vorschau ausblenden Andere Handbücher für IMM1300:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Video-Innenstation mit Hörer
IMM1300

Werbung

loading

Verwandte Anleitungen für TCS IMM1300

Inhaltszusammenfassung für TCS IMM1300

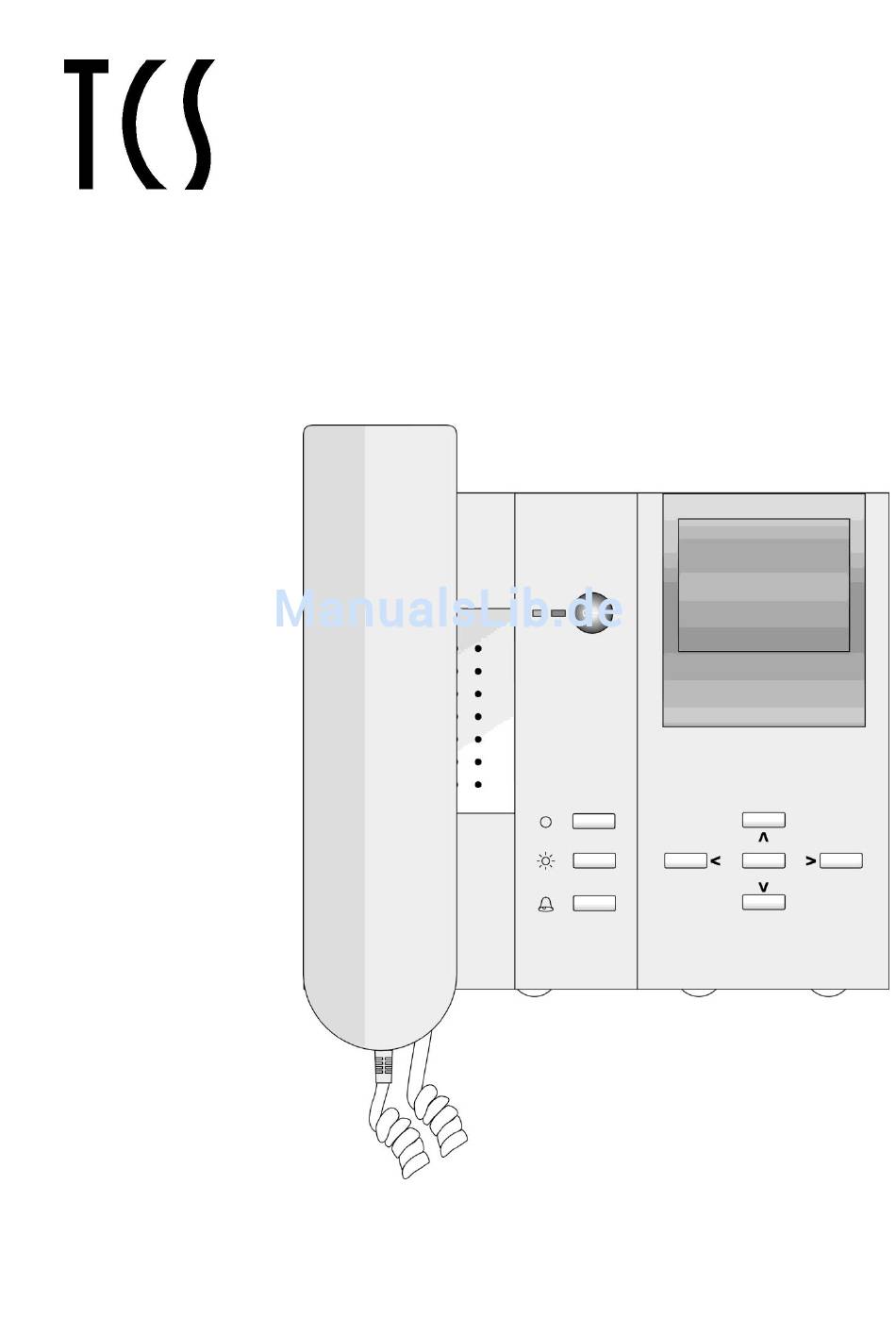

  • Seite 1 Bedienungsanleitung Video-Innenstation mit Hörer IMM1300...
  • Seite 2 11/2013 Geräteübersicht Hörer mit Mikrofon und Lautsprecher Anzeige Zusatz- funktionen (grün) Bildschirm Anzeige Ruf AUS (rot) Türöffnertaste 4 Steuertasten Lautsprecher links/rechts/ auf/ab Funktionstaste Lichttaste Bildtaste Ruf AUS-Taste Videomodul Ruftonlautstärke- regler Helligkeitsregler Grundmodul Farbintensitätsregler...

  • Seite 3: Anzeige- Und Bedienelemente

    11/2013 Anzeige- und Bedienelemente Hörer Sprechen zur Außenstation Sprechen beenden Anzeige Ruf AUS (rot) Ruf AUS aktiviert oder Anzeige Sprachkanal belegt Anzeige Zusatzfunktionen Türruf, Sprechen aktiv (grün) Türöffnerautomatik oder Rufumleitung Türöffnertaste Tür öffnen Lichtschaltfunktion auslösen*** Ruftonauswahl Türruf von Außenstation Funktionstaste Steuerfunktion 8 (= WE) im Grundmodul Internrufen (zur Innenstation)

  • Seite 4: Bedienung

    11/2013 Bedienung Anzeige Rote LED „Video-/Sprechkanal belegt“ bei Abnehmen des Hörers, Betä- blinkt 3malig (3 s) tigen der Funktionstaste 3/ Umschalttaste Spechen/Hören oder Betätigen der Bildtaste „Ruf AUS“ aktiviert: Rufton ist abgestellt, eingehender Ruf wird leuchtet nicht akustisch signalisiert. Grüne LED Anzeige Anruf (Türruf oder Internruf), Anzeige Sprechen aktiv (Anzeige Zusatzfunk- oder...
  • Seite 5 Türöffnerautomatik) Der ankommende Ruf wird an ausgewählte Innenstation wei- tergeleitet, das umleitende Gerät selbst signalisiert den Ruf nicht. Nicht an alle TCS Innenstationen kann ein Ruf umgeleitet werden. Etagentür öffnen Durch Drücken der Türöffnertaste kann innerhalb 30 s nach Betätigen des Etagentasters die Etagentür geöffnet werden.

  • Seite 6: Einstellen Von Bild Und Ton

    11/2013 Einstellen von Bild und Ton Bildeigenschaften stufenlos einstellbar: Helligkeit, Farbintensität an den Reglern an der Geräteunterseite Ruftonlautstärke stufenlos einstellbar am Ruftonlautstärkeregler Einstellungen Ruftonauswahl Für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außenstationen, Etagenruf, Internruf) können verschiedene Ruftöne ausgewählt werden. Sprechverbindung beenden.

  • Seite 7: Entsorgungshinweis

    11/2013 Reinigung Reinigen Sie das Gerät mit einem trockenen oder angefeuchteten Tuch. Stärkere Verschmutzungen entfernen Sie mit einem Haushalts-Kunststoffreiniger. Vermeiden Sie das Eindringen von Wasser in das Gerät! Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel! Entsorgungshinweis Die Geräte, gekennzeichnet mit nebenstehendem Symbol, sind getrennt vom Hausmüll zu entsorgen.
  • Seite 8 Die Gewährleistung erfolgt entsprechend den gesetzlichen Bestimmungen. Der Austausch des Gerätes im Fehlerfall muss durch Ihren Elektrofachmann erfolgen. TCS TürControlSysteme AG, TCS Hotline Deutschland: +49 41949 881-188 Geschwister-Scholl-Str. 7, 39307 Genthin FON:+49 3933 8799-10, FAX: +49 3933 8799-11, Technische Änderungen vorbehalten.
