Emerson Micro Motion Installationsanleitung Seite 21

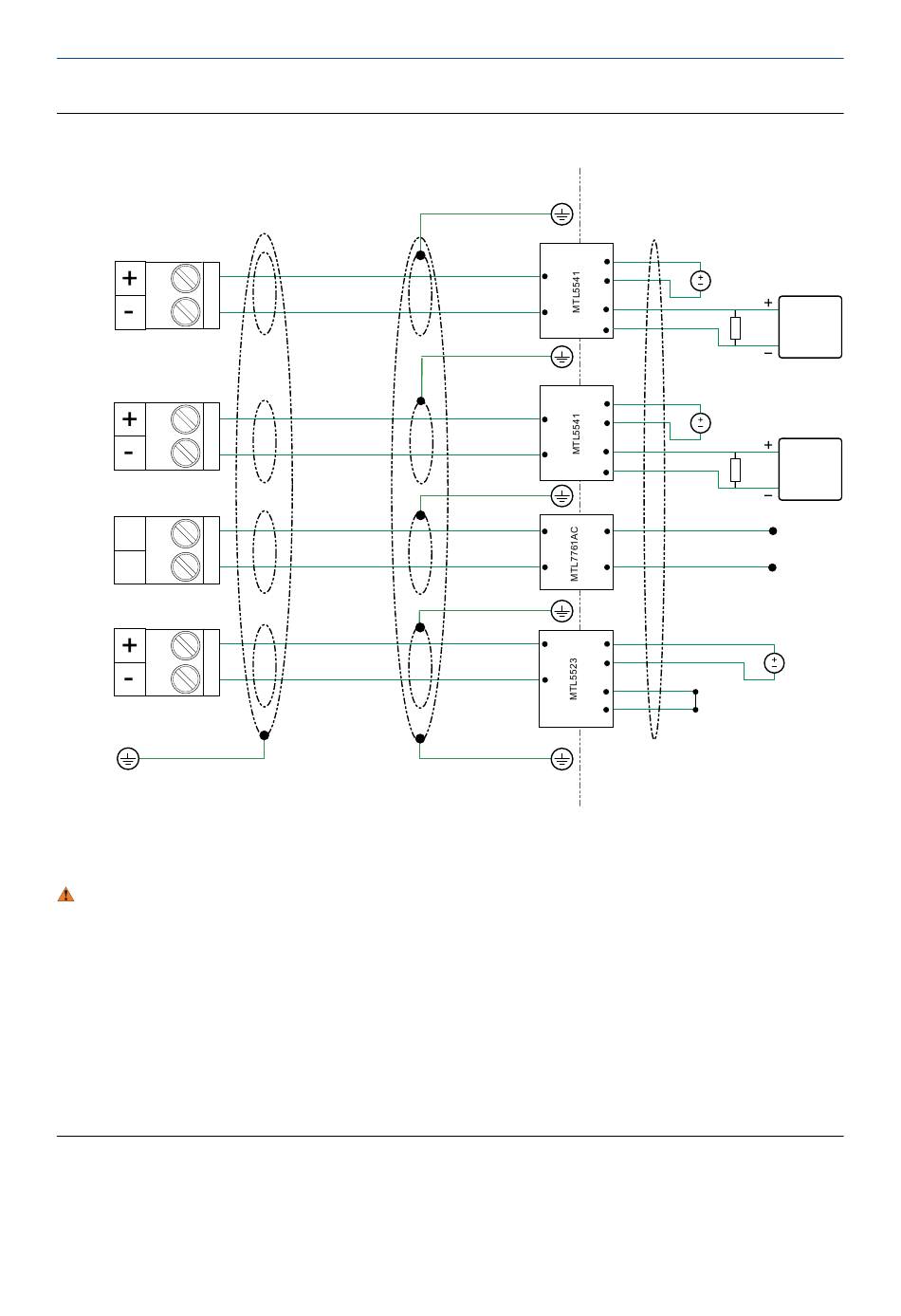

Abbildung 3-2: Eigensichere Ausgangsverkabelung mittels galvanischer Trennelemente (mA-
Ausgangsoption)
mA1+
HART
mA2
A
RS-485
B
PWR
A. HART/Feldkommunikator
B. Signalgerät
VORSICHT!
• Schirmen Sie das Kabel in Umgebungen mit elektrischem Rauschen in einem sicheren Bereich ab.
• Schließen Sie das Messsystem mit einem geeigneten Kabel für Messgeräte an, um den Vorschriften der EU-Richtlinie
für elektromagnetische Verträglichkeit (EMV) zu entsprechen. Das Messgerätekabel sollte über eine separate
Abschirmung, Folie oder Geflecht über jedem verdrillten Adernpaar und eine alle Adernpaare umfassende
Gesamtabschirmung verfügen. Sofern die lokalen Vorgaben es zulassen, verbinden Sie die Gesamtabschirmung des
Kabels an beiden Enden (360°-Verbindung an beiden Enden) mit Erde. Verbinden Sie die einzelnen inneren
Abschirmungen nur am Ende des Controllers.
• Schließen Sie zur Sicherheit die inneren einzelnen Abschirmungen in Ex-Bereichen nicht an Erde an.
• Verwenden Sie an der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem-Zwischenverstärkers
Kabelverschraubungen aus Metall. Verschließen Sie nicht benutzte Leitungseinführungen mit Blindstopfen aus
Metall.
Installationsanleitung
Ex-Bereich Ex-freier Bereich
14
2
13
24 VDC
12
1
11
14
2
13
24 VDC
12
1
11
3 1
4
2
14
2
13
1
12
LINK
11
Verkabelung
A
250 Ω
B
250 Ω
RS-485 A
RS-485 B
24 VDC
17
