SSD 1 über dem Kühlkörper der CPU 2 einbauen
Die folgende Abbildung zeigt den Anschluss für SSD 1 auf dem Einbaurahmen
(siehe Pfeil).

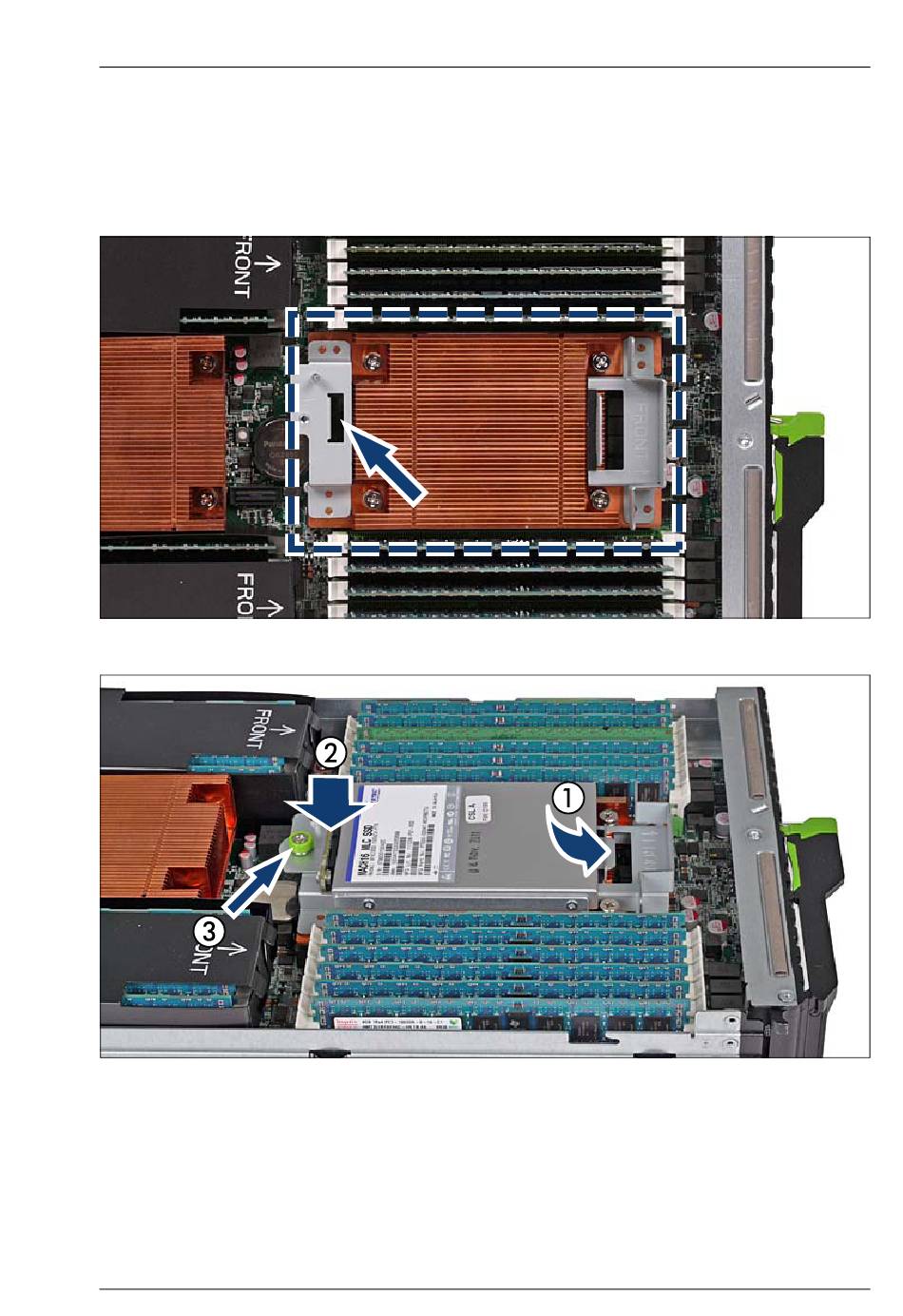

Bild 23: Anschluss für SSD 1 über dem Kühlkörper für CPU 2
Bild 24: SSD-Modul in seine Position einbauen
Ê Schieben Sie den Bausatz in die Aussparung (1) der Befestigungsplatte.
Ê Stecken Sie den Bausatz in den Anschluss (siehe Pfeil in
auf der Befestigungsplatte (2).
BX924 S3
SSD #1
Upgrade und Maintenance Manual
Solid-State-Laufwerke
23) für SSD 1
121
