Verwandte Anleitungen für Fujitsu PRIMERGY BX924 S3
Inhaltszusammenfassung für Fujitsu PRIMERGY BX924 S3

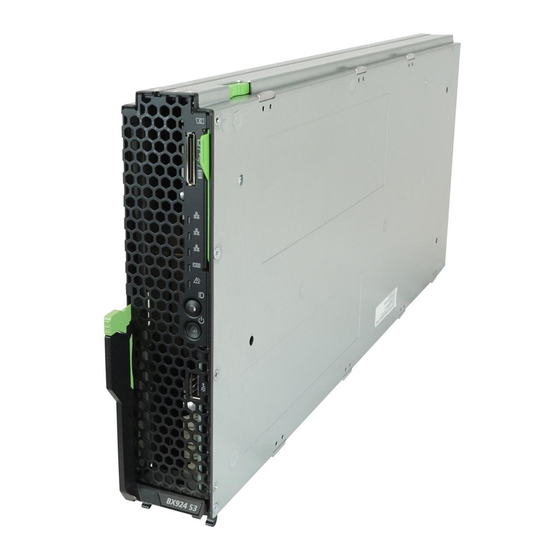

- Seite 1 Betriebsanleitung - Deutsch PRIMERGY BX924 S3 Server Blade Betriebsanleitung April 2012...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut. - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Betriebsanleitung BX924 S3...
- Seite 6 Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – CSS (Customer Self Service) Betriebsanleitung BX924 S3...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......9 Konzept und Zielgruppen dieses Handbuchs ..9 Übersicht über die Dokumentation . - Seite 8 Inhalt Inbetriebnahme und Bedienung ....47 Bedien- und Anzeigeelemente ....47 Server Blade einschalten/ausschalten .
-
Seite 9: Einleitung
Einleitung Das PRIMERGY BX924 S3 Server Blade ist ein Intel-basierendes Dual-Socket Server Blade. Es eignet sich ideal für den Einsatz in Rechenzentren von Unternehmen und Internet-Service-Providern und ist bestens als großer Anwendungsserver, Terminalserver für rechenintensive Anwendungen sowie als DBMS-Server geeignet. -
Seite 10: Übersicht Über Die Dokumentation
Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrem PRIMERGY BX924 S3 Server Blade sind in folgenden Dokumenten enthalten: – DVD-Booklet "Quick Start Software - Quick Installation Guide" (liegt nur als gedrucktes Exemplar der PRIMERGY ServerView Suite bei) – Handbuch "Safety Notes and Regulations"... -
Seite 11: Darstellungsmittel
Einleitung Weitere Informationsquellen: – ServerView Suite-Glossar auf der ServerView Suite DVD 2 – Handbuch zum Bildschirm – Dokumentation zu Baugruppen und Laufwerken – Dokumentation zu Ihrem Betriebssystem – Informationsdateien zu Ihrem Betriebssystem Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift kennzeichnet Kommandos und Menüpunkte "Anführungszeichen"... - Seite 12 Einleitung Betriebsanleitung BX924 S3...
-
Seite 13: Funktionsübersicht
CSS-Anzeigen am Bedienfeld des PRIMERGY-Servers informieren Sie im Falle eines CSS-Ereignisses. Darüber hinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. Der ServerView Operations Manager verweist Sie im Fehlerfall sofort in den Illustrated Spares-Ersatzteilkatalog des entsprechenden Servers, direkt auf das betroffene Bauteil und seine Bestellinformation. - Seite 14 Weitere Informationen zum CSS-Konzept finden Sie im Handbuch "PRIMERGY ServerView Suite Local Service Concept - LSC" auf der PRIMERGY ServerView Suite DVD 2. Die neuesten Informationen zu optionalen Produkten für BX924 S3 finden Sie im Konfigurator des Servers: http://ts.fujitsu.com/products/standard_servers/index.html (für EMEA) http://jp.fujitsu.com/platform/server/primergy/system/ (für Japan) System Board Die Leistungsmerkmale des System Boards entnehmen Sie dem "Upgrade und...
- Seite 15 Funktionsübersicht SSD-Laufwerke Im Server Blade können zwei SSD-Laufwerke (Solid-State-Disk-Laufwerke) eingebaut werden. Die Verbindung zum Onboard-Controller wird über Anschlüsse auf dem System Board hergestellt. Onboard-SAS/SATA-Controller Auf dem System Board ist ein SAS/SATA-Controller integriert, an den bis zu zwei SAS- bzw. SATA-Festplattenlaufwerke angeschlossen werden können. Die RAID-Level 0, 1 und 10 werden per LSI Embedded MegaRAID (Software RAID) unterstützt.
- Seite 16 Sie in der Betriebsanleitung der Systemeinheit. Der Ein- und Ausbau von Mezzanine-Karten darf nur von autorisiertem Fachpersonal durchgeführt werden. Die Vorgehensweise ist im "PRIMERGY BX924 S3 Server Blade Upgrade und Maintenance Manual" beschrieben. USB-Flash-Modul (UFM) Zusätzlich kann ein UFM (USB-Flash-Modul) konfiguriert werden.
- Seite 17 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analyzing-Technologie (PDA) von Fujitsu Technology Solutions analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. iRMCS3 mit integriertem Management-LAN-Anschluss Das Server Blade kann iRMC S3 Advanced Video Redirection und Remote Storage als Standardfunktion benutzen.
- Seite 18 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, so dass vorbeugend darauf reagiert werden kann.
- Seite 19 Funktionsübersicht Detaillierte Status- und Fehlerreports für Prozessoren und Arbeitsspeicher ● Watchdog-Timer für Automatic Server Reconfiguration and Restart ● (ASR&R) bei Ausfall von Speichermodulen oder Prozessoren Spannungsüberwachung ● End-of-Life-Überwachung der Lüfter mit rechtzeitiger Meldung vor dem ● Ausfall Watchdog-Timer zur Überwachung des Betriebssystems mit ASR&R ●...
-
Seite 20: Technische Daten Des Servers
Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Server Blades behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3143 ® Chipsatz Intel C600 Prozessor ®... - Seite 21 Funktionsübersicht Onboard- oder integrierte Controller RAID-Controller Modular-RAID-5/6-Controller mit "MegaRAID- Funktionalität" (SASMegaRAID) für SAS1.0 und SAS2.0. Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-Level0, 1, 10, 1E, 5, 50, 6 und 60 unterstützt. SAS-/SATA-Controller Auf dem System Board ist ein 6-Kanal SAS-/SATA- Controller integriert, an den bis zu zwei SAS- bzw.
- Seite 22 Funktionsübersicht Bedienfeld Bedientasten Ein-/Aus-Taste ID-Taste Status LEDs Betriebsanzeige (orange/gelb/grün) ID-Anzeige (blau) Global-Error-Anzeige (orange) CSS-Anzeige (gelb) I/O-Anzeige Fabric 1 (grün) I/O-Anzeige Fabric 2 (grün) I/O-Anzeige Fabric 3/4 (grün) Maße / Gewicht Breite 45 mm Tiefe 508 mm Höhe 210,5 mm (1 Einbauplatz in der Systemeinheit) Gewicht Max.
- Seite 23 Funktionsübersicht Elektrische Werte Energiebedarf 370 W (voll ausgebaut) 471 W (voll ausgebaut) 2x 95W CPU 2x 130W CPU Wärmeabgabe 1.332 kJ/h 1.696 kJ/h Eingehaltene Normen und Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed. Europa Sicherheit EN 60950-1 2ed. EN 50371 EN 50392 Ergonomie ISO 9241-3...
- Seite 24 Funktionsübersicht Genehmigungen Produktsicherheit zugelassen mit der Systemeinheit Global Deutschland GS, CE USA/Kanada / CSA Japan VCCI China/Taiwan BSMI ACHTUNG! Bei der Verwendung von 130W oder 95W CPUs sowie eines SSD kann sich die Systemleistung verringern, wenn ein Lüfterdefekt vorliegt oder die Betriebstemperatur bei über 30 °C liegt.
-
Seite 25: Installationsschritte Übersicht
Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Server Blades. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden. Ê Lesen Sie zunächst das Kapitel "Wichtige Hinweise" auf Seite insbesondere den Abschnitt "Sicherheitshinweise". - Seite 26 Installationsschritte Übersicht Diese Installationsmethode ist empfehlenswert, wenn eine LAN- Verbindung und ein DHCP-Server (Deployment Server) zur Verfügung stehen, jedoch nicht die erforderlichen Voraussetzungen für das Klonen erfüllt sind. – Lokale Installation mit oder ohne ServerView Installation Manager Die lokale Installation ist die am wenigsten komfortable Methode. Sie wird nur empfohlen, wenn die Voraussetzungen für eine Remote- Installation bzw.
-
Seite 27: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrem Server unbedingt beachten müssen. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. - Seite 28 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Technische Daten des Servers" auf Seite 20). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ●...
- Seite 29 Wichtige Hinweise ACHTUNG! In Notfällen (z. B. bei Beschädigung von Gehäuse, Bedienelementen ● oder Stromversorgungskabel, bei Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen Sie alle Netzstecker aus den geerdeten Schutzkontakt-Steckdosen, und verständigen Sie den Service. Der bestimmungsgemäße Betrieb des Systems (gemäß...
- Seite 30 ● Sondermüll entsorgt werden. Tauschen Sie die Lithium-Batterie auf dem System Board nur ● entsprechend den Angaben im PRIMERGY BX924 S3 Server Blade Upgrade und Maintenance Manual aus. Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung...
- Seite 31 Wichtige Hinweise Unter Umständen können scharfkantige CD-/DVD/BD-Bruchstücke die Abdeckung des optischen Laufwerks durchdringen (Beschädigungen am Gerät) und aus dem Gerät geschleudert werden (Verletzungsgefahr, insbesondere an unbedeckten Körperpartien wie Gesicht oder Hals). Hohe Luftfeuchtigkeit und Staubkonzentrationen in der Luft sind zu ●...
- Seite 32 Wichtige Hinweise Beschreiben Sie die Beschriftungsseite (bedruckte Seite) nicht mit ● Kugelschreiber oder Bleistift. Bringen Sie keine Aufkleber o. Ä. auf der Beschriftungsseite an. Dies ● könnte zu einer Unwucht beim Drehen und zu abnormalen Vibrationen führen. Wenn eine CD/DVD/BD von einem kalten an einen warmen Ort ●...
- Seite 33 Wichtige Hinweise Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den ● geerdeten Schutzkontakt-Steckdosen, bevor Sie Komponenten mit EGB ein- oder ausbauen. Sie müssen sich statisch entladen (z.
-
Seite 34: Ce-Konformität
Wichtige Hinweise z. B. Upgrade und Maintenance Manual, CD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter. CE-Konformität Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit"... -
Seite 35: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 36 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
-
Seite 37: Hardware Einbauen
Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 22). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●... -
Seite 38: Server Blade Auspacken
Hardware einbauen Server Blade auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Packen Sie das Server Blade erst am Aufstellungsort aus. Ê Transportieren Sie das Server Blade an den gewünschten Aufstellort. Ê Packen Sie alle Teile aus. Bewahren Sie die Originalverpackung für einen eventuellen Wiedertransport auf (gilt nur für EMEA). - Seite 39 Hardware einbauen Leermodul ausbauen Sämtliche nicht belegten Einbauplätze an der Frontseite der Systemeinheit sind mit passenden Leermodulen ausgestattet, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten. Wenn Sie ein Server Blade hinzufügen möchten, müssen Sie zunächst ein Leermodul aus dem entsprechenden Einbauplatz entfernen.
- Seite 40 Hardware einbauen Leermodul einbauen Der Einbau eines Leermoduls erfolgt in umgekehrter Reihenfolge wie der Ausbau. Server Blade einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise und die Informationen in Abschnitt "Komponenten mit elektrostatisch gefährdeten Bauelementen" auf Seite Bild 3: Server Blade einbauen Ê...
- Seite 41 Hardware einbauen Bild 4: Server Blade verriegeln Ê Schwenken Sie den Freigabehebel nach oben und lassen Sie ihn einrasten. Der Ausbau der erfolgt in umgekehrter Reihenfolge. ACHTUNG! Wenn Sie ein Server Blade ausbauen und kein neues dafür einsetzen, müssen Sie ein Leermodul einsetzen, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten.
-
Seite 42: Geräte Anschließen
Hardware einbauen Geräte anschließen Alle für den Betrieb des Server Blades erforderlichen Anschlüsse erfolgen über die Midplane der Systemeinheit. Mit dem Einbau des Server Blade werden durch Steckerkontakte zur Midplane automatisch Verbindungen zu den Infrastruktur-Modulen auf der Rückseite der Systemeinheit hergestellt: –... -
Seite 43: Hinweise Zum Anschließen/Lösen Von Kabeln
Hardware einbauen Das Y-Kabel gehört zum Lieferumfang der Systemeinheit. Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie sie anschließen. Bei Gewitter dürfen Datenkabel weder angeschlossen noch gelöst werden. Fassen Sie Kabel beim Lösen immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Kabeln die nachfolgend beschriebene Reihenfolge ein. - Seite 44 Hardware einbauen Ê Ziehen Sie die Netzstecker aller Peripheriegeräte aus den Schutzkontakt- Steckdosen. Ê Lösen Sie die Kabel aller Peripheriegeräte vom Y-Kabel. Ê Lösen Sie das Y-Kabel vom Server Blade. Y-Kabel verwenden Ist der Stecker des Y-Kabels fest mit dem Anschluss des Server Blade verbunden, kann der Stecker des Y-Kabels beim Entfernen des Kabels beschädigt werden.
- Seite 45 Hardware einbauen Bild 7: BX400 S1 system unit (floorstand version) Wichtig Wenn das Gewicht des Y-Kabels den Y-Kabelstecker nach unten zieht, kann ● es schwierig sein, den Stecker abzuziehen. Achten Sie deshalb darauf, dass das Kabel beim Abziehen gerade ist. Lassen Sie ein Y-Kabel nicht angeschlossen.
- Seite 46 Hardware einbauen Betriebsanleitung BX924 S3...
-
Seite 47: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Bedien- und Anzeigeelemente Bild 8: Bedien- und Anzeigeelemente ID-Karte CSS-Anzeige I/O-Anzeige Fabric 3/4 Global-Error-Anzeige I/O-Anzeige Fabric 2 ID-Taste mit ID-Anzeige I/O-Anzeige Fabric 1 Ein-/Aus-Taste mit Betriebsanzeige Betriebsanleitung BX924 S3... - Seite 48 Inbetriebnahme und Bedienung Bedienelemente Ein-/Aus-Taste Wenn das Server Blade ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das Server Blade eingeschaltet. Wenn das Server Blade in Betrieb ist, wird mit einem Druck auf die Ein-/Aus-Taste das Server Blade ausgeschaltet. ACHTUNG! Möglicher Datenverlust! Die Ein-/Aus-Taste trennt das Server Blade nicht von der...
- Seite 49 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
- Seite 50 Inbetriebnahme und Bedienung ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager, die Management-Blade-Web-Oberfläche und die iRMC S3-Web-Oberfläche aktiviert werden. Ihr Status wird an den ServerView Operations Manager und den iRMC S3 gemeldet.
-
Seite 51: Server Blade Einschalten/Ausschalten
Inbetriebnahme und Bedienung Server Blade einschalten/ausschalten ACHTUNG! Wenn Sie das Server Blade einschalten und nur flackernde Streifen auf dem angeschlossenen Bildschirm erscheinen, schalten Sie es sofort wieder aus (siehe Kapitel "Problemlösungen und Tipps" auf Seite 61). Die Ein-/Aus-Taste trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie das Server Blade aus der Systemeinheit ausbauen oder die Systemeinheit ausschalten und den/die Netzstecker ziehen. -
Seite 52: Konfiguration Des Server Blades
Inbetriebnahme und Bedienung Konfiguration des Server Blades In diesem Abschnitt finden Sie Hinweise zur Konfiguration des Servers Blades und zur Installation des Betriebssystems. Die Betriebssystem-Installation kann auf verschiedene Weise durchgeführt werden: – Lokale Installation mit oder ohne ServerView Installation Manager Hinweise zur lokalen Installation finden Sie in den folgenden Abschnitten. -
Seite 53: Remote-Installation Vorbereiten Zur Verwendung Von Advanced Video Redirection
Inbetriebnahme und Bedienung 6.3.2 Remote-Installation vorbereiten zur Verwendung von Advanced Video Redirection Advanced Video Redirection (AVR) kann mit der iRMC S3-Web-Oberfläche und der Management-Blade-Web-Oberfläche verwendet werden. In diesem Abschnitt werden die Vorbereitungen zur Verwendung der Web-Oberfläche für Management Blades beschrieben. Informationen zur Verwendung der iRMC S3-Web-Oberfläche finden Sie im Handbuch "iRMC S2/S3 - integrated Remote Management Controller"... - Seite 54 Inbetriebnahme und Bedienung Für die PRIMERGY BX400 Systemeinheit melden Sie sich beim Blade Server an und wechseln dann über die Dropdown- Liste "Experience" oben rechts zur Web-Oberfläche (Advanced). c) iRMC S3 1. Starten Sie Ihren Webbrowser auf dem Remote-Steuerungs-Terminal und melden Sie sich bei der Management-Blade-Web-Oberfläche an. 2.
-
Seite 55: Onboard-Sas/Sata-Controller Konfigurieren
Die SAS-Funktionalität muss separat über einen ROM1 SCU Key aktiviert werden. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des Controllers beschrieben sind, finden Sie in der entsprechenden Readme-Datei unter http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für EMEA). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Der Onboard-SAS/SATA-Controller kann im BIOS als "RAID" (Standard) oder "non-RAID"... -
Seite 56: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager
Inbetriebnahme und Bedienung Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Die dazu erforderlichen Handbücher finden Sie unter http://cmw3wbq1.emulex.com/downloads/fujitsu-technology-solutions.html (für EMEA). (für Japan). http://jp.fujitsu.com/platform/server/primergy/downloads/ 6.3.5 Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager Mit Hilfe des ServerView Installation Managers auf der beiliegenden ServerView Suite DVD 1 können Sie neben der Betriebssystem-Installation auf... -
Seite 57: Konfiguration Und Betriebssystem-Installation Ohne Serverview Installation Manager
Inbetriebnahme und Bedienung 6.3.6 Konfiguration und Betriebssystem-Installation ohne ServerView Installation Manager Onboard-SAS/SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SAS/SATA- Controller konfigurieren" auf Seite 55 beschrieben. Onboard-CNA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-CNA-Controller konfigurieren" auf Seite 55 beschrieben. -
Seite 58: Server Blade Reinigen
Inbetriebnahme und Bedienung Server Blade reinigen ACHTUNG! Schalten Sie das Server Blade aus und entfernen Sie es aus der Systemeinheit (siehe Seite 40). Der Gehäuseinnenraum des Server Blades darf nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung des Gehäuses von außen kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. -
Seite 59: Eigentums- Und Datenschutz
Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. - Seite 60 Eigentums- und Datenschutz Betriebsanleitung BX924 S3...
-
Seite 61: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheitshinweise und andere wichtige Informationen" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 62: Bildschirm Zeigt Flimmernde Streifen
Problemlösungen und Tipps Bildschirm ist dunkel gesteuert Ê Drücken Sie eine beliebige Taste der Tastatur. oder Ê Schalten Sie die Bildschirm-Dunkelsteuerung (Bildschirmschoner) aus. Geben Sie dazu das entsprechende Passwort ein. Helligkeitsregler auf dunkel eingestellt Ê Stellen Sie den Helligkeitsregler des Bildschirms auf hell. Detaillierte Informationen entnehmen Sie der Betriebsanleitung des Bildschirms. -
Seite 63: Bildschirmanzeige Erscheint Nicht Oder Wandert
Standardeinstellung die Systemzeit beim Herunterfahren überschreiben. Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe PRIMERGY BX924 S3 Server Blade Upgrade und Maintenance Manual), oder wenden Sie sich an unseren Service. System fährt nicht hoch Das System fährt nach dem Einbau eines neues Festplattenlaufwerks nicht... -
Seite 64: Fehlermeldungen Der Laufwerke Beim Systemstart
Problemlösungen und Tipps SAS-Konfiguration falsch Ê Prüfen Sie im SAS-Konfigurationsmenü die Einstellungen für die Festplattenlaufwerke (SAS Device Configuration) und die zusätzlichen Einstellungen. Power-Budget-Grenzwert überschritten Ê Prüfen Sie, ob der im Management Blade eingestellte Power-Budget- Grenzwert überschritten ist. Eventuell muss ein zusätzliches Netzteil installiert werden. -
Seite 65: Fehlermeldung Am Bildschirm
Problemlösungen und Tipps Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf der ServerView Suite DVD 2 erklärt. Betriebsanleitung BX924 S3... - Seite 66 Problemlösungen und Tipps Betriebsanleitung BX924 S3...
