- Seite 1 Options Guide - Deutsch PRIMERGY BX920 S2 Server Blade Options Guide Ausgabe März 2011...
- Seite 2 Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden. Microsoft, Windows, Windows Server und Hyper V sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
-
Seite 3: Bevor Sie Dieses Handbuch Lesen
Bevor Sie dieses Handbuch lesen Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Benutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Benutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Options Guide BX920 S2...
- Seite 6 Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – CSS (Customer Self Service) – Lithium-Batterie austauschen Options Guide BX920 S2...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......9 Konzept und Zielgruppen dieses Handbuchs ..9 Übersicht über die Dokumentation . - Seite 8 Inhalt SAS-RAID-Controller ..... . 53 SAS-RAID-Controller einbauen ....53 Trusted-Platform-Modul (TPM) .
-
Seite 9: Einleitung

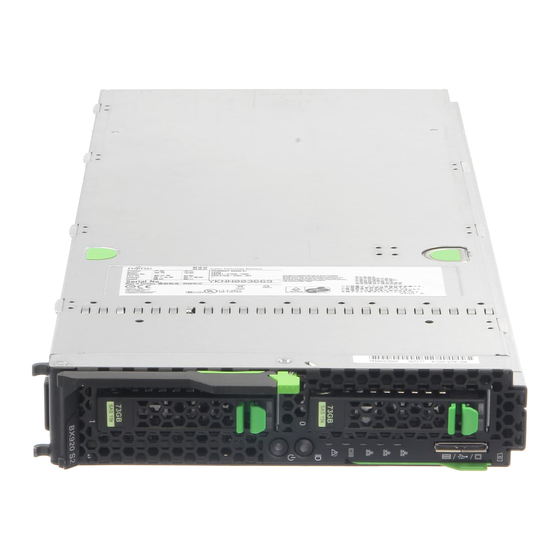

Einleitung Das PRIMERGY BX920 S2 Server Blade ist ein Intel-basierendes Dual-Socket Server Blade. Es eignet sich ideal für den Einsatz in Rechenzentren von Unternehmen und Internet-Service-Providern und ist bestens als großer Anwendungsserver, Terminalserver für rechenintensive Anwendungen sowie als DBMS-Server geeignet. -
Seite 10: Übersicht Über Die Dokumentation
Navigationspunkt Industry standard servers. Für den japanischen Markt finden Sie die Handbücher unter der URL:http://primeserver.fujitsu.com/primergy/manual.html. Weitere Informationen zu Ihrem PRIMERGY BX920 S2 Server Blade sind in folgenden Dokumenten enthalten: – DVD-Booklet "Quick Start Software - Quick Installation Guide" (liegt nur als gedrucktes Exemplar der PRIMERGY ServerView Suite bei) –... -
Seite 11: Erweiterungen Und Umrüstungen
Einleitung Weitere Informationsquellen: – PRIMERGY Abkürzungen und Glossar auf der ServerView Suite DVD 2 – Handbuch zum Bildschirm – Dokumentation zu Baugruppen und Laufwerken – Dokumentation zu Ihrem Betriebssystem – Informationsdateien zu Ihrem Betriebssystem Erweiterungen und Umrüstungen Zweiter Prozessor Falls in Ihrem Server Blade nur ein Prozessor installiert ist, können Sie es um einen zweiten Prozessor erweitern. -
Seite 12: Darstellungsmittel
Einleitung USB-Flash-Modul (UFM);UFM Der Server kann mit einem USB-Flash-Modul (UFM) ausgestattet werden. Dieses Modul kann als optionaler Speicher für Software (z. B. VMware) oder als Software-Dongle genutzt werden. Optionale I/O-Module (Mezzanine-Karten) Das Server Blade hat zwei Steckplätze für Erweiterungsbaugruppen (sogenannte Mezzanine-Karten), über die jeweils zwei Fibre-Channel- Verbindungen oder vier zusätzliche Ethernet-Verbindungen bereitgestellt werden können. -
Seite 13: Vorgehensweise
Vorgehensweise ACHTUNG! Die in diesem Handbuch beschriebenen Tätigkeiten dürfen nur von Technikern, Servicepersonal oder technischem Fachpersonal durchgeführt werden. Lassen Sie Reparaturen am Gerät nur von Fachpersonal durchführen. Durch Nichtbeachtung der Vorgaben in diesem Handbuch sowie unbefugtes Öffnen und unsachgemäße Reparaturen können Gefahren für den Benutzer (elektrischer Schlag, Brandgefahr) bzw. - Seite 14 Vorgehensweise Informationen Die neuesten Informationen zu optionalen Produkten für BX920 S2 Server Blade finden Sie im Konfigurator des Servers: https://sp.ts.fujitsu.com/dmsp/docs/cnfgbx920s2.pdf (für EMEA) http://primeserver.fujitsu.com/primergy/system.html (für Japan) Options Guide BX920 S2...
-
Seite 15: Sicherheitshinweise
Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung. ACHTUNG! Die in diesem Handbuch beschriebenen Tätigkeiten dürfen nur von technischem Fachpersonal durchgeführt werden. - Seite 16 Sicherheitshinweise Transportieren Sie die Baugruppe nur in der Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt. Für Japan muss das Gerät nicht in der Originalverpackung transportiert werden. Inbetriebnahme und Betrieb ACHTUNG! Beachten Sie die Hinweise für Inbetriebnahme und Betrieb in der Betriebsanleitung zu Ihrer Systemeinheit.
- Seite 17 Sicherheitshinweise Der bestimmungsgemäße Betrieb des Systems (gem. IEC 60950/ DIN EN 60950) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Stellen Sie nur die Bildschirmauflösungen und Bildwiederholfrequenzen ein, die in der Betriebsanleitung für den Bildschirm angegeben sind.
- Seite 18 Sicherheitshinweise Tauschen Sie die Lithium-Batterie auf dem System Board nur entsprechend den Angaben im Technischen Handbuch für das System Board. Sämtliche schadstoffhaltigen Batterien sind mit einem Symbol (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: Cd Cadmium Hg Quecksilber...
- Seite 19 Sicherheitshinweise Fassen Sie die Komponenten nur an den Kanten bzw. grün markierten Stellen (Touch Point) an. Berühren Sie keine Anschlussstifte oder Leiterbahnen auf einer Baugruppe. Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen Aufladungen ist. Eine ausführliche Beschreibung für die Behandlung von EGB- Komponenten ist in den einschlägigen europäischen bzw.
- Seite 20 Sicherheitshinweise Options Guide BX920 S2...
-
Seite 21: Vorbereitung
Vorbereitung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Sicherheitshinweise" auf Seite Server Blade öffnen Ê Beenden Sie alle Anwendungen und fahren Sie das Server Blade ordnungsgemäß herunter. Falls Ihr Betriebssystem den Server nicht ausgeschaltet hat, drücken Sie die Ein-/Aus-Taste am Bedienfeld des Server Blades. - Seite 22 Vorbereitung Ê Schieben Sie den Freigabehebel (1) ein wenig nach oben, um den Auswurfhebel (2) zu entsperren. Ê Schwenken Sie den Auswurfhebel nach unten, bis er in einer waagerechten Position steht. Bild 3: Server Blade ausbauen Ê Ziehen Sie das Server Blade aus der Systemeinheit heraus. Options Guide BX920 S2...
- Seite 23 Vorbereitung Abdeckung entfernen Bild 4: Abdeckung entfernen Ê Drücken Sie auf den Touchpoint (1) des Deckels, um den Verriegelungsmechanismus zu lösen, und schieben Sie den Deckel in Pfeilrichtung (2) bis zum Anschlag. Ê Nehmen Sie die Abdeckung ab. Die Komponenten des Server Blades sind nun frei zugänglich. Options Guide BX920 S2...
- Seite 24 Vorbereitung Options Guide BX920 S2...
-
Seite 25: Prozessoren
Prozessoren ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Sicherheitshinweise" auf Seite ACHTUNG! Prozessoren sind Bausteine, die auf elektrostatische Entladungen äußerst empfindlich reagieren können und daher stets mit Vorsicht zu behandeln sind. Nach Entnahme eines Prozessors aus seiner Schutzhülle oder aus einem Sockel legen Sie ihn mit seiner glatten Oberfläche auf eine nichtleitende, antistatische Oberfläche. - Seite 26 Prozessoren Bild 5: Positionen der beiden CPUs auf dem System Board Prozessor einsetzen Bild 6: Sperrhebel des Prozessorsockels lösen Ê Drücken Sie den Sperrhebel des Prozessor-Sockels nach unten und zur Seite aus seiner Feststellposition und schwenken Sie ihn anschließend nach oben. Options Guide BX920 S2...
- Seite 27 Prozessoren Bild 7: Sperrhebel des Prozessorsockels lösen Ê Klappen Sie den Verriegelungsrahmen des Prozessors nach oben. ACHTUNG! Verriegelungsrahmen vorsichtig handhaben! Der Rahmen kann in der senkrechten Position Kratzer auf dem System Board erzeugen. Bild 8: Schutzkappe entfernen Ê Entfernen Sie die schwarze Schutzabdeckung vom Prozessorsockel. Options Guide BX920 S2...
- Seite 28 Prozessoren Bild 9: Prozessor einsetzen Ê Setzen Sie den Prozessor auf den Sockel und achten Sie darauf, dass die Aussparungen am Prozessor auf die entsprechenden Markierungen des Sockels zeigen. Bild 10: Verriegelungsrahmen des Prozessorsockels schließen Ê Schließen Sie den Verriegelungsrahmen des Prozessors und schwingen Sie den Sperrhebel des Sockels nach unten.
- Seite 29 Prozessoren Kühlkörper einsetzen Ê Nehmen Sie den Kühlkörper vorsichtig aus der Verpackung. Achten Sie darauf, dass Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht berühren. Bild 11: Kühlkörper für CPU 2 befestigen Ê Setzen Sie den Kühlkörper vorsichtig auf den Prozessor. Ê...
- Seite 30 Prozessoren Options Guide BX920 S2...
-
Seite 31: Arbeitsspeicher
Arbeitsspeicher ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Sicherheitshinweise" auf Seite Auf dem System Board des Server Blades sind neun DIMM-Steckplätze für den Arbeitsspeicher vorhanden. Davon sind sechs Steckplätze der CPU 1 und drei Steckplätze der CPU 2 zugeordnet (siehe Bild 12). Jeder Steckplatz kann mit 2 GB, 4 GB, 8 GB oder 16 GB single, dual oder quad ranked DIMM-Speichermodulen bestückt werden. - Seite 32 Arbeitsspeicher Die Speichermodule sind in 3 Kanälen pro CPU (A - C und D - F) organisiert. Die Steckplätze DIMM 1A - 1C und 2A - 2C sind der CPU 1 zugeordnet. Die Steckplätze DIMM 1D - 1F gehören zur CPU 2, werden also nur bestückt, wenn CPU 2 installiert ist.
- Seite 33 Arbeitsspeicher Performance Independent Mirrored Channel Mode Channel Mode Channel Mode DIMM 1F DIMM 1F DIMM 1F CPU 1 CPU 1 CPU 1 DIMM 1E DIMM 1E DIMM 1E DIMM 1D DIMM 1D DIMM 1D DIMM 2A DIMM 2A DIMM 2A DIMM 1A DIMM 1A DIMM 1A...
-
Seite 34: Arbeitspeicher Erweitern/Austauschen
Arbeitsspeicher ACHTUNG! Wenn nur CPU 1 installiert ist, müssen deren freie DIMM-Steckplätze mit Dummy-DIMM-Modulen bestückt werden, um eine hinreichende Kühlung des Systems zu gewährleisten (gilt nicht bei Vorhandensein von 2 CPUs). Arbeitspeicher erweitern/austauschen Ê Bauen Sie das Server Blade aus der Systemeinheit aus und öffnen Sie es wie in "Vorbereitung"... - Seite 35 Arbeitsspeicher Bild 15: Speichermodul einbauen Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen. Ê Stecken Sie das DIMM-Modul in den Steckplatz (1), bis die seitlichen Halterungen am DIMM-Modul einrasten (2). Ê Schließen Sie das Server Blade, setzen Sie es wieder in die Systemeinheit ein und schalten Sie das Server Blade ein, wie in "Fertigstellung"...
- Seite 36 Arbeitsspeicher Options Guide BX920 S2...
-
Seite 37: Mezzanine-Karten
Mezzanine-Karten Mezzanine-Karten In einem BX920 S2 Server Blade können ein oder zwei Mezzanine-Karten installiert sein. Mithilfe dieser Karten können Sie zusätzliche Fibre-Channel-, Ethernet- und/oder Infiniband-I/O-Kanäle einrichten. Alle Mezzanine-Karten haben den gleichen Formfaktor. Bild 16: 8 Gbit/s Fibre-Channel-Mezzanine-Karte mit 2 Ports Die Mezzanine-Karten werden auf einem speziellen Träger befestigt und dann mit dem Träger zusammen auf das System Board gesteckt. - Seite 38 Mezzanine-Karten Das folgende Bild zeigt einen unbestückten Träger für die Mezzanine-Karten. Bild 17: Träger für die Mezzanine-Karten Beachten Sie die Nummerierung der Mezzanine-Karten-Einbauplätze! Options Guide BX920 S2...
-
Seite 39: Bestückungsregeln Für Mezzanine-Karten
Mezzanine-Karten Bestückungsregeln für Mezzanine-Karten Mezzanine card 1 Mezzanine card 2 Nummerierung der Einbauplätze für Mezzanine-Karten Die Einbauplätze der Mezzanine-Karten im Server Blade sind mit bestimmten Connection-Blade-Einbauplätzen auf der Rückseite der Systemeinheit verbunden. Deshalb ist beim Einbau von Mezzanine-Karten die Bestückung der Connection-Blade-Einbauplätze auf der Rückseite der Systemeinheit zu berücksichtigen. - Seite 40 Mezzanine-Karten Bestückungsregeln für Mezzanine-Karten in der BX900 S1 Systemeinheit Fabric 1 Fabric 2 Fabric 3 Fabric 4 Bild 18: Nummerierung der Einbauplätze für Connection Blades Die folgende Abbildung zeigt die Verbindungen der Connection-Blade- Einbauplätze zu den Einbauplätzen für Mezzanine-Karten. Legen Sie die Übertragungsgeschwindigkeit des Connection Blades auf 1000 Mbit/s fest, wenn Sie Mezz mit dem Connection Blade in den folgenden Kombinationen verbinden.
- Seite 41 Mezzanine-Karten Systemeinheit Mezzanine- Connection-Blade-Einbauplätze Server Blade Karte CB1: CB2: Fabric 1 1-Gb-Ethernet 1-Gb-Ethernet Onboard- oder oder LAN- 10-Gb- 10-Gb- Controller Ethernet Ethernet CB3: CB4: 1-Gb-Ethernet Eth 1 Gb 4 Port 1-Gb-Ethernet oder oder oder 10-Gb-Ethernet 10-Gb-Ethernet Eth 10 Gb 2 Port Mezzanine- oder Fabric 2...
- Seite 42 Mezzanine-Karten Dadurch ergeben sich für die Bestückung der Mezzanine-Karten-Einbauplätze folgende Regeln: – Wenn im Einbauplatz 1 eine 1-Gb-Ethernet-Mezzanine-Karte eingebaut wird, muss in Fabric 2 mindestens ein 1-Gb-Ethernet-Connection-Blade eingebaut sein. Systemeinheit Mezzanine- Connection-Blade-Einbauplätze Server Blade Karte CB1: CB2: Fabric 1 1-Gb-Ethernet 1-Gb-Ethernet oder Onboard-...
- Seite 43 Mezzanine-Karten – Wenn im Einbauplatz 1 eine 8-Gb-Fibre-Channel-Mezzanine-Karte eingebaut wird, muss in Fabric 2 mindestens ein Fibre Channel Connection Blade eingebaut sein. Systemeinheit Mezzanine- Connection-Blade-Einbauplätze Server Blade Karte CB1: CB2: Fabric 1 1-Gb-Ethernet 1-Gb-Ethernet oder Onboard- oder LAN- 10-Gb-Ethernet 10-Gb- Controller Ethernet CB3:...
- Seite 44 Mezzanine-Karten – Wenn im Einbauplatz 2 eine 1-Gb-Ethernet-Mezzanine-Karte eingebaut wird, muss in Fabric 3 oder in Fabric 4 mindestens ein 1-Gb-Ethernet- Connection-Blade eingebaut sein. Systemeinheit Mezzanine- Connection-Blade-Einbauplätze Server Blade Karte CB1: CB2: Fabric 1 1-Gb-Ethernet 1-Gb-Ethernet oder Onboard- oder LAN- 10-Gb-Ethernet 10-Gb- Controller...
- Seite 45 Mezzanine-Karten – Wenn im Einbauplatz 2 eine 8-Gb-Fibre-Channel-Mezzanine-Karte eingebaut wird, muss in Fabric 3 mindestens ein Fibre Channel Connection Blade eingebaut sein. Systemeinheit Mezzanine- Connection-Blade-Einbauplätze Server Blade Karte CB1: CB2: Fabric 1 1-Gb-Ethernet 1-Gb-Ethernet oder Onboard- oder LAN- 10-Gb-Ethernet 10-Gb- Controller Ethernet CB3:...
- Seite 46 Mezzanine-Karten Bestückungsregeln für Mezzanine-Karten in der BX400 S1 Systemeinheit Die Connection-Blade-Einbauplätze der BX400 S1 Systemeinheit sind wie folgt nummeriert: CB 1 (Fabric 1) CB 2 (Fabric 2) CB 3 (Fabric 3) CB 4 (Fabric 3) Bild 19: Connection-Blade-Einbauplätze (BX400 S1 Systemeinheit) Die folgende Abbildung zeigt die Verbindungen der Connection-Blade- Steckplätze zu den Steckplätzen für Mezzanine-Karten.
- Seite 47 Mezzanine-Karten Wird im Einbauplatz 1 eines Server Blades eine 10-Gb-Ethernet- Mezzanine-Karte eingebaut, muss im CB-Einbauplatz 2 der Systemeinheit mindestens ein 10-Gb-Ethernet-Connection-Blade eingebaut werden. Wird im Einbauplatz 1 eine FC-Mezzanine-Karte eingebaut, muss im CB- Einbauplatz 2 der Systemeinheit mindestens ein FC-Connection-Blade eingebaut werden.
-
Seite 48: Mezzanine-Karten Einbauen
Mezzanine-Karten Mezzanine-Karten einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Sicherheitshinweise" auf Seite Im Folgenden wird der Einbau einer Mezzanine-Karte am Einbauplatz 2 dargestellt. Ê Bauen Sie das Server Blade aus der Systemeinheit aus und öffnen Sie es wie in "Vorbereitung"... - Seite 49 Mezzanine-Karten Bild 21: Riser-Karte entfernen Ê Entfernen Sie die Riser-Karte aus der Halterung am Einbauplatz der Mezzanine-Karte 2. Bild 22: Mezzanine-Karte einsetzen Options Guide BX920 S2...
- Seite 50 Mezzanine-Karten Ê Setzen Sie die Mezzanine-Karte auf die beiden Führungsstifte (1) am Einbauplatz der Mezzanine-Karte 2 und drücken Sie die Mezzanine-Karte nach unten, so dass sie zwischen den beiden Klemmen (2) einrastet. Bild 23: Riser-Karte zurückstecken Ê Verbinden Sie die Riser-Karte mit der Mezzanine-Karte. Achten Sie darauf, dass die grünen Clips einrasten.
- Seite 51 Mezzanine-Karten Ê Bauen Sie den Träger mit den Mezzanine-Karten in das Server-Blade- Gehäuse ein. Dabei werden die Riser-Karten in die betreffenden Steckerleisten des System Boards gesteckt. Achten Sie darauf, dass die Kodierungen auf dem Träger und am Server-Blade-Gehäuse übereinstimmen. Ê Schließen Sie das Server Blade, setzen Sie es wieder in die Systemeinheit ein und schalten Sie das Server Blade ein, wie in "Fertigstellung"...
- Seite 52 Mezzanine-Karten Options Guide BX920 S2...
-
Seite 53: Sas-Raid-Controller
SAS-RAID-Controller ACHTUNG! Beachten Sie die Sicherheitshinweise in "Sicherheitshinweise" auf Seite SAS-RAID-Controller einbauen Um die beiden HDD-Laufwerke des Server Blades zu kontrollieren, können Sie eine SAS-RAID-Mezzanine-Karte statt einer Mezzanine-Karte #2 einbauen. Diese wird mit einem Kabel verbunden, das ebenfalls eingebaut werden muss. Das folgende Foto zeigt die Teile, die Sie für den Einau benötigen: Bild 25: Teile, die für die Installation benötigt werden SAS-Kabel #1 für den SAS0-Anschluss ( rot) - Seite 54 SAS-RAID-Controller iBBU08 montieren Bild 26: iBBU08 anbringen Ê Bringen Sie die iBBU08 mit den drei Schrauben an der Unterseite der SAS- RAID-Mezzanine-Karte an (siehe Kreise). Options Guide BX920 S2...
- Seite 55 SAS-RAID-Controller Einbau in die Mezzanine-Kartenhalterung Bild 27: Einbau in die Mezzanine-Kartenhalterung Ê Bauen Sie die SAS-RAID-Mezzanine-Karte in die Kartenhalterung ein, wie unter "Mezzanine-Karte einsetzen" auf Seite 49 beschrieben. Aus Platzgründen kann die SAS-RAID-Mezzanine-Karte nur in Steckplatz #2 eingebaut werden (sieh auch Bild 17 auf Seite 38).
- Seite 56 SAS-RAID-Controller Kabel verbinden Bild 28: Kabel mit der SAS-RAID-Mezzanine-Karte verbinden – Schließen Sie das SGPIO-Kabel an den "SDB"-Anschluss an der SAS- RAID-Mezzanine-Karte an (1). – Schließen Sie das SAS-Kabel #2 (grau) an den "SAS1"-Anschluss an der SAS-RAID-Mezzanine-Karte an (2). – Schließen Sie das SAS-Kabel #1 (rot) an den "SAS0"-Anschluss an der SAS-RAID-Mezzanine-Karte an (3).
- Seite 57 SAS-RAID-Controller HDD-Backplane austauschen Ê Entfernen Sie alle HDD-Module oder HDD-Leermodule aus den Einbauplätzen. Bild 29: Einzelne Backplanes entfernen Ê Drücken Sie die beiden einzelnen Backplanes nacheinander nach oben aus den Einbauplätzen heraus (siehe Pfeile). Ê Heben Sie die beiden Backplanes nacheinander über die Metallstifte (see Ovale).
- Seite 58 SAS-RAID-Controller Bild 30: Einbau der Dual-Backplane Ê Heben Sie die neue Dual-Backplane über die Metallstifte (see Ovale). Ê Drücken Sie die Dual-Backplane in die Einbauplätze (siehe Pfeile). Options Guide BX920 S2...
- Seite 59 SAS-RAID-Controller Verkabelungen DIMM 1F DIMM 1E Batt. DIMM 1D HDD 0 CPU 2 CPU 1 HDD 1 DIMM 2A DIMM 1A DIMM 2B DIMM 1B DIMM 2C DIMM 1C Bild 31: Verkabelungen der Backplane Ê Ordnen Sie die Kabel (red = SAS1, gray = SAS2, black = SGPIO) innerhalb des Server Blades zu, wie im Foto gezeigt wird.
- Seite 60 SAS-RAID-Controller Options Guide BX920 S2...
-
Seite 61: Trusted-Platform-Modul (Tpm)
Trusted-Platform-Modul (TPM) ACHTUNG! Beachten Sie die Sicherheitshinweise in "Sicherheitshinweise" auf Seite TPM installieren Bild 32: TPM-Einbausatz TPM (Trusted-Platform-Modul) TPM-Spezialschraube TPM-Abstandsbolzen Bit-Einsatz für Spezialschraube TPM-Abstandsbolzen Ê Öffnen Sie das Server Blade, wie unter "Server Blade öffnen" auf Seite 21 beschrieben. Options Guide BX920 S2... - Seite 62 Trusted-Platform-Modul (TPM) Bild 33: Position des TPM-Steckplatzes Der Steckplatz für das TPM befindet sich unter dem Einbauplatz der Mezzanine-Karte 1. Bild 34: Träger der Mezzanine-Karten entfernen Options Guide BX920 S2...
- Seite 63 Trusted-Platform-Modul (TPM) Ê Entfernen Sie den Träger aus dem Server-Blade-Gehäuse, indem Sie ihn möglichst waagerecht nach oben abziehen. Bild 35: Abstandshalter einsetzen Ê Stecken Sie den Abstandshalter in die Aussparung neben der Stiftleiste für das TPM. Der Plastik-Abstandshalter muss hörbar einrasten. Options Guide BX920 S2...
- Seite 64 Trusted-Platform-Modul (TPM) Bild 36: TPM anschließen Ê Stecken Sie das TPM auf die Stiftleiste. Ê Befestigen Sie das TPM mit der Spezialschraube. Verwenden Sie einen Bitschraubendreher und den speziellen Bit-Einsatz. Ziehen Sie die Schraube nicht zu fest an. Die Schraube muss wieder demontierbar sein.
- Seite 65 Trusted-Platform-Modul (TPM) Bild 37: Träger der Mezzanine-Karten einbauen Ê Bauen Sie den Träger mit den Mezzanine-Karten in das Server-Blade- Gehäuse ein. Dabei werden die Riser-Karten in die betreffenden Steckerleisten des System Boards gesteckt. Achten Sie darauf, dass die Kodierungen auf dem Träger und am Server- Blade-Gehäuse übereinstimmen (siehe Kreise).
- Seite 66 Trusted-Platform-Modul (TPM) Options Guide BX920 S2...
-
Seite 67: Usb-Flash-Modul (Ufm)
USB-Flash-Modul (UFM) ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Sicherheitshinweise" auf Seite 10.1 UFM installieren Ê Öffnen Sie das Server Blade wie in Kapitel "Server Blade öffnen" auf Seite 21 beschrieben. Bild 38: UFM Kit Ê Entfernen Sie die Kunststoffschraube (1) und den Kunststoffbolzen (2). Die Kunststoffschraube (1) wird zum Einbau in das BX920-S2-Server-Blade benötigt, der Plastik-Abstandshalter (2) jedoch nicht. - Seite 68 USB-Flash-Modul (UFM) Bild 39: Position des UFM-Steckplatzes Ê Stecken Sie das UFM auf die Stiftleiste auf dem System Board. Bild 40: UFM befestigen Ê Befestigen Sie das UFM mit einer Kunststoffschraube. Ê Schließen Sie das Server Blade, setzen Sie es wieder in die Systemeinheit ein und schalten Sie das Server Blade ein, wie in "Fertigstellung"...
-
Seite 69: Ufm-Baugruppe Austauschen
USB-Flash-Modul (UFM) 10.2 UFM-Baugruppe austauschen ACHTUNG! Das UFM enthält Kundendaten (z.B. IP-Adresse, Lizenz etc.). Nach dem Austausch des UFM, müssen Sie das defekte UFM an den Kunden weitergeben, und ihn um die Entsorgung bitten. Wird die Entsorgung des defekten UFMs vom Kunden gefordert, brechen Sie das UFM nach dem folgenden Verfahren in zwei Teile, und entsorgen Sie es. - Seite 70 USB-Flash-Modul (UFM) Options Guide BX920 S2...
-
Seite 71: Fertigstellung
Fertigstellung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Sicherheitshinweise" auf Seite 11.1 Server Blade schließen Bild 43: Server Blade schließen Ê Setzen Sie den Deckel des Server Blades in ca. 1-2 cm Abstand vom Rahmen so auf das Gehäuse, dass er auf beiden Seiten plan aufliegt. Ê... - Seite 72 Fertigstellung Options Guide BX920 S2...
-
