Inhaltszusammenfassung für Fujitsu PRIMERGY BX920 S2
Seite 1
Betriebsanleitung - Deutsch PRIMERGY BX920 S2 Server Blade Betriebsanleitung Ausgabe März 2011...
Seite 2
Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden. Microsoft, Windows, Windows Server und Hyper V sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
Bevor Sie dieses Handbuch lesen Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations".
Seite 4
Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
Seite 5
Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Benutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Benutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Betriebsanleitung BX920 S2...
Seite 6
Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – CSS (Customer Self Service) – Lithium-Batterie austauschen Betriebsanleitung BX920 S2...
Einleitung Das PRIMERGY BX920 S2 Server Blade ist ein Intel-basierendes Dual-Socket Server Blade. Es eignet sich ideal für den Einsatz in Rechenzentren von Unternehmen und Internet-Service-Providern und ist bestens als großer Anwendungsserver, Terminalserver für rechenintensive Anwendungen sowie als DBMS-Server geeignet.
Seite 12
Navigationspunkt Industry standard servers. Für den japanischen Markt finden Sie die Handbücher unter der URL:http://primeserver.fujitsu.com/primergy/manual.html. Weitere Informationen zu Ihrem PRIMERGY BX920 S2 Server Blade sind in folgenden Dokumenten enthalten: – DVD-Booklet "Quick Start Software - Quick Installation Guide" (liegt nur als gedrucktes Exemplar der PRIMERGY ServerView Suite bei) –...
Handbuch "ServerView Suite Local Service Concept - LSC" auf der ServerView Suite DVD 2). Darüberhinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. Der ServerView Operations Manager verweist Sie im Fehlerfall sofort in den Illustrated Spares-Ersatzteilkatalog des entsprechenden Servers, direkt auf das betroffene Bauteil und seine Bestellinformation.
Seite 14
Einleitung Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich. Dieses Modul ermöglicht Dritt-Hersteller- Programmen die Speicherung von Schlüsselinformationen (z.B. Laufwerksverschlüsselung mittels Windows Bitlocker Drive Encryption). Die Aktivierung des TPMs erfolgt über das System BIOS (siehe hierzu das Handbuch "BIOS Setup Utility").
Seite 15
Einleitung Die Installation von Mezzanine-Karten in Server Blades erfordert die Ausstattung der Systemeinheit mit entsprechenden Fibre-Channel-, Infiniband- und/ oder Ethernet-Connection-Blades. Ausführliche Informationen über die Bestückungsvorschriften für Connection Blades finden Sie in der Betriebsanleitung der Systemeinheit. Der Ein- und Ausbau von Mezzanine-Karten darf nur von autorisiertem Fachpersonal durchgeführt werden.
Seite 16
ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analyzing-Technologie (PDA) von Fujitsu Technology Solutions analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. iRMC S2 mit integriertem Management-LAN-Anschluss Der iRMC S2 (integrated Remote-Management-Controller) ist ein BMC mit integriertem Management-LAN-Anschluss und erweiterter Funktionalität, die...
Seite 17
Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann. Der ServerView Operations Manager ermöglicht das Management aller PRIMERGY-Server im Netzwerk von einer zentralen Konsole.
Seite 18
(für EMEA) http://primeserver.fujitsu.com/primergy/system.html (für Japan) Service und Support PRIMERGY-Server sind servicefreundlich und modular aufgebaut und damit schnell und einfach wartbar. Das mit den Utilities von Fujitsu gelieferte Flash- EPROM-Programm unterstützt ein schnelles BIOS-Update über die USB- Schnittstelle. Betriebsanleitung BX920 S2...
Einleitung Die beiden redundanten hot-plug-fähigen Management-Blades der PRIMERGY Systemeinheit mit unabhängigen LAN- und COM-Anschlüssen für die Verwaltung ermöglichen die umfassende Fernadministration des Server Blades. Zusammen ermöglichen sie die Ferndiagnose zur Systemanalyse, Fernkonfiguration und einen Remote-Restart auch bei Ausfall des Betriebssystems oder bei Hardwarefehlern. Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift...
Einleitung Technische Daten elektrische Daten Leistungsaufnahme 350 W (voll ausgebaut) Wärmeabgabe 1260 kJ/h Eingehaltene Normen und Standards Produktsicherheit und IEC 60950-1/2 / EN 60950-1/2, Ergonomie UL/CSA 60950-1/2, CNS 14336 / GB 4943 / EN 50371 Elektromagnetische FCC class A CNS 13438 class A; VCCI class A Verträglichkeit AS/NZS CISPR 22 class A / GB 9254 class A GB 17625...
Seite 21
Einleitung Genehmigungen zugelassen mit der PRIMERGY BX900 S1 Systemeinheit und mit der PRIMERGY BX400 S1 Systemeinheit Global Deutschland GS, CE USA/Kanada / CSA Japan VCCI China/Taiwan BSMI Mechanische Werte Breite 45 mm Tiefe 508 mm Höhe 210,5 mm (1 Einbauplatz in der Systemeinheit) Gewicht Max.
Überblick: Installationsschritte Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Server Blade. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden. Ê Lesen Sie zunächst "Wichtige Hinweise" auf Seite 25, insbesondere "Sicherheitshinweise"...
Seite 24
Überblick: Installationsschritte – Remote-Installation mit demServerView Installation Manager: Diese Installationsmethode ist empfehlenswert, wenn eine LAN- Verbindung und ein DHCP-Server (Deployment Server) zur Verfügung stehen, jedoch nicht die erforderlichen Voraussetzungen für das Klonen erfüllt sind. – Lokale Installation mit oder ohne ServerView Installation Manager Die lokale Installation ist die am wenigsten komfortable Methode.
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrem Server unbedingt beachten müssen. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
Seite 26
Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 21). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
Seite 27
Wichtige Hinweise Achten Sie darauf, dass keine Gegenstände (z. B. Schmuckkettchen, Büroklammern etc.) oder Flüssigkeiten in das Innere des Geräts gelangen (elektrischer Schlag, Kurzschluss). ACHTUNG! In Notfällen (z. B. bei Beschädigung von Gehäuse, Bedienelementen oder Stromversorgungskabel, bei Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen Sie alle Netzstecker aus den geerdeten Schutzkontakt-Steckdosen, und verständigen Sie den Service.
Seite 28
Wichtige Hinweise Batterien ACHTUNG! Bei unsachgemäßem Austausch einer Batterie im Gerät besteht Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe Technisches Handbuch zum System Board). Entsorgen Sie Batterien nicht über den Hausmüll. Geben Sie Batterien zur umweltgerechten Entsorgung gemäß lokaler Bestimmungen ab, um sie einer Verwertung bzw.
Seite 29
Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optische Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen.
Seite 30
Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche nicht zu berühren.
Seite 31
Wichtige Hinweise Lagern Sie CDs/DVDs/BDs nicht bei hohen Temperaturen. Halten Sie sie von Orten mit längerer direkter Sonneneinstrahlung und von Heizgeräten fern. Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: –...
Seite 32
Wichtige Hinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den geerdeten Schutzkontakt-Steckdosen, bevor Sie Komponenten mit EGB ein- oder ausbauen.
Wichtige Hinweise Außerdem zu beachten: Beachten Sie bei der Reinigung die Hinweise im Abschnitt "Server Blade reinigen" auf Seite Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie z. B. Technisches Handbuch, CD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.
Systemeinheit. Ein Kurzschluss an diesen Anschlüssen kann zu Schäden am System führen. Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
Seite 35
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgeräts nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Betriebsanleitung BX920 S2...
Seite 36
Wichtige Hinweise Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
Installation der Hardware ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 21). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, bevor Sie den Server in Betrieb nehmen.
Installation der Hardware Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Sicherheitshinweise" auf Seite Packen Sie den Server erst am Aufstellungsort aus. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie alle Teile aus. Bewahren Sie die Originalverpackung für einen eventuellen Wiedertransport auf (gilt nur für EMEA).
Installation der Hardware 4.2.1 PRIMERGY BX900 S1 Systemeinheit Leermodul ausbauen Sämtliche nicht belegten Einbauplätze an der Frontseite der Systemeinheit sind mit passenden Leermodulen ausgestattet, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten. Wenn Sie ein Server Blade hinzufügen möchten, müssen Sie zunächst ein Leermodul aus dem entsprechenden Einbauplatz entfernen.
Seite 40
Installation der Hardware ACHTUNG! Bewahren Sie das Leermodul auf. Wenn Sie ein Server Blade ausbauen und kein neues dafür einsetzen, müssen Sie ein Leermodul einsetzen, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten. Leermodul einbauen Der Einbau eines Leermoduls erfolgt in umgekehrter Reihenfolge wie der Ausbau.
Seite 41
Installation der Hardware Server Blade einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise und die Informationen in Abschnitt "Komponenten mit elektrostatisch gefährdeten Bauelementen" auf Seite Bild 3: Server Blade einbauen Ê Öffnen Sie den Freigabehebel (1). Ê Schieben Sie das Server Blade so weit wie möglich in den Einbauplatz. Betriebsanleitung BX920 S2...
Seite 42
Installation der Hardware Bild 4: Server Blade verriegeln Ê Schwenken Sie den Freigabehebel nach oben und lassen Sie ihn einrasten. Der Ausbau erfolgt in umgekehrter Reihenfolge. ACHTUNG! Wenn Sie ein Server Blade ausbauen und kein neues dafür einsetzen, müssen Sie ein Leermodul einsetzen, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten.
Installation der Hardware 4.2.2 PRIMERGY BX400 S1 System Unit Leermodul ausbauen Sämtliche nicht belegten Einbauplätze an der Frontseite der Systemeinheit sind mit passenden Leermodulen ausgestattet, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten. Die Netzteileinbauplätze auf der Rückseite müssen nicht unbedingt bestückt sein.
Seite 44
Zum Einbau schieben Sie das Leermodul mit dem Freigabehebel nach unten in den freien Einbauplatz, bis es einrastet. Server Blade einbauen Das PRIMERGY BX920 S2 Server Blade kann im laufenden Betrieb eingebaut werden und wird vom Management Blade erkannt. ACHTUNG! Beachten Sie die Sicherheitshinweise und die Informationen in Abschnitt "Komponenten mit elektrostatisch gefährdeten Bauelementen"...
Seite 45
Installation der Hardware Bild 6: Server Blade entriegeln und einbauen Achten Sie auf die korrekte Einbaurichtung des Server Blades. Das Bedienfeld muss im oberen Bereich liegen. Ê Lösen Sie den Verriegelungsmechanismus (1) des Freigabehebels. Ê Öffnen Sie den Freigabehebel (2). Ê...
Seite 46
Installation der Hardware Bild 7: Server Blade verriegeln Ê Schwenken Sie den Freigabehebel nach oben, bis er unter dem Sperrhebel einrastet. Der Ausbau erfolgt in umgekehrter Reihenfolge. ACHTUNG! Wenn Sie ein Server Blade ausbauen und kein neues dafür einsetzen, müssen Sie ein Leermodul einsetzen, um die Einhaltung der Vorschriften zur elektromagnetischen Verträglichkeit sicherzustellen und eine ausreichende Kühlung der Systemkomponenten zu gewährleisten.
Installation der Hardware Geräte anschließen Alle für den Betrieb des Server Blades erforderlichen Anschlüsse erfolgen über die Midplane der Systemeinheit. Mit dem Einbau des Server Blade werden durch Steckerkontakte zur Midplane automatisch Verbindungen zu den Infrastruktur-Modulen auf der Rückseite der Systemeinheit hergestellt: –...
Installation der Hardware Das Y-Kabel gehört zum Lieferumfang der Systemeinheit. Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie sie anschließen. Bei Gewitter dürfen Datenkabel weder angeschlossen noch gelöst werden. Fassen Sie Kabel beim Lösen immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Kabeln die nachfolgend beschriebene Reihenfolge ein.
Inbetriebnahme und Betrieb ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Bedien- und Anzeigeelemente Bild 9: Bedien- und Anzeigeelemente ID-Karte CSS-Anzeige I/O-Anzeige Fabric 3/4 Global-Error-Anzeige I/O-Anzeige Fabric 1 ID-Taste mit ID-Anzeige I/O-Anzeige Fabric 2 Ein-/Aus-Taste mit Betriebsanzeige Betriebsanleitung BX920 S2...
Seite 50
Inbetriebnahme und Betrieb Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet. ACHTUNG! Möglicher Datenverlust! Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung.
Seite 51
Inbetriebnahme und Betrieb Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
Seite 52
Inbetriebnahme und Betrieb ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über die Management-Blade-Web- Oberfläche, den ServerView Operations Manager und die iRMC S2-Web-Oberfläche aktiviert werden und ihr Status wird an den ServerView Operations Manager und den iRMC S2 gemeldet.
Seite 53
Inbetriebnahme und Betrieb Anzeigen am HDD/SSD-Modul Bild 10: Anzeigen auf den 2,5-Zoll-HDD/SSD-Modulen HDD/SSD BUSY (grün) – leuchtet: HDD/SSD in active phase (Laufwerk aktiv) – leuchtet nicht: HDD/SSD inactive (Laufwerk inaktiv) HDD/SSD FAULT (orange)(in Verbindung mit einem RAID-Controller) – leuchtet nicht: No HDD/SSD error (kein Laufwerksfehler) –...
Inbetriebnahme und Betrieb Server Blade einschalten/ausschalten ACHTUNG! Wenn Sie das Server Blade einschalten und nur flackernde Streifen auf dem angeschlossenen Bildschirm erscheinen, schalten Sie es sofort wieder aus (siehe "Problemlösungen und Tipps" auf Seite 61). Die Ein-/Aus-Taste trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie das Server Blade aus der Systemeinheit ausbauen oder die Systemeinheit ausschalten und den/die Netzstecker ziehen.
Inbetriebnahme und Betrieb Server Blade konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfiguration des Servers Blades und zur Installation des Betriebssystems. Die Betriebssystem-Installation kann auf verschiedene Weise durchgeführt werden: – Lokale Installation mit oder ohne ServerView Installation Manager Hinweise zur lokalen Installation finden Sie in den folgenden Abschnitten. –...
Inbetriebnahme und Betrieb 5.3.2 SAS-RAID-Controller konfigurieren Das Server Blade verfügt über einen SAS-RAID-Controller mit "Integrated Mirroring Enhanced"-Funktionalität oder mit "MegaRAID-Funktionalität". Sie können den SAS-RAID-Controller entweder vor oder während der Installation mit dem ServerView Installation Manager konfigurieren. Die Benutzung vom ServerView Installation Manager wird empfohlen. Für die IME-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung.
Inbetriebnahme und Betrieb Vorzüge vom ServerView Installation Manager – Wizard-geführte Konfiguration Ihrer Server-Hardware und Disk-Arrays – Wizard-geführte Installation aller führenden Server-Betriebssysteme – Wizard-geführte Erstellung von Konfigurationsdateien für die unbeaufsichtigte Installation mehrerer PRIMERGY-Server mit identischer Hardwareausstattung. – Installation von Treibern und sonstiger Software Das Angebot installierbarer Software ist von der Hardwareausstattung Ihres Servers abhängig, die automatisch ermittelt wird.
Inbetriebnahme und Betrieb Betriebssystem installieren Ê Legen Sie die DVD des zu installierenden Betriebssystems ein. Ê Starten Sie das Server Blade neu. Ê Befolgen Sie die Anweisungen am Bildschirm und die Anweisungen im Handbuch zum Betriebssystem. Server Blade reinigen ACHTUNG! Schalten Sie das Server Blade aus und entfernen Sie es aus der Systemeinheit (siehe Seite...
Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen.
Seite 60
Eigentums- und Datenschutz Unbefugtes Schreiben auf Diskette verhindern Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Diskette Write den Eintrag Disabled wählen. BIOS gegen Überschreiben schützen Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Flash Write den Eintrag Disabled wählen.
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...
Problemlösungen und Tipps Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê Schalten Sie den Bildschirm ein. Bildschirm ist dunkel gesteuert Ê Drücken Sie eine beliebige Taste der Tastatur. oder Ê Schalten Sie die Bildschirm-Dunkelsteuerung (Bildschirmschoner) aus. Geben Sie dazu das entsprechende Passwort ein. Helligkeitsregler auf dunkel eingestellt Ê...
Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Gefahr von Sachschäden am Server. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.
Problemlösungen und Tipps Uhrzeit und Datum stimmen nicht Ê Stellen Sie Uhrzeit bzw. Datum im Betriebssystem oder im BIOS-Setup unter dem Menü Main mit System Date und System Time ein. Beachten Sie, dass die Systemzeit durch das Betriebssystem beeinflusst werden kann. So kann z. B. unter Linux die Zeit des Betriebssystems von der Systemzeit abweichen und würde in der Standardeinstellung die Systemzeit beim Herunterfahren überschreiben.
Problemlösungen und Tipps Fehlermeldungen der HDD/SSD-Laufwerke beim Systemstart Bei einem Neustart des Systems kann eine Vielzahl unterschiedlicher Fehlermeldungen der HDD/SSD-Laufwerke auftreten. Diese Fehlermeldungen werden von Veränderungen in der ausgewählten RAID-Konfiguration verursacht. Konfiguration des RAID-Controllers falsch Ê Prüfen und korrigieren Sie mit dem Konfigurierungsprogramm für den RAID- Controller die Einstellungen für die Laufwerke.
Seite 66
Problemlösungen und Tipps Betriebsanleitung BX920 S2...
ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Im PRIMERGY BX920 S2 Server Blade gelten folgende Komponenten als CSS-Komponenten: – Hot-Plug-Komponenten – Hot-Plug-HDD/SSD-Module Die Hot-Plug-Komponenten können von Ihnen im laufenden Betrieb erweitert oder ausgetauscht werden.
CSS-Komponenten austauschen Hot-Plug-HDD/SSD-Module Im PRIMERGY BX920 S2 Server Blade können ein oder zwei 2,5-Zoll SAS/SATA- Festplattenlaufwerke eingesetzt werden. HDD 0 HDD 1 Bild 11: Nummerierung der HDD/SSD-Module Die für das BX920 S2 Server Blade bestellbaren Festplattenlaufwerke sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Laufwerken und das Hinzufügen neuer Laufwerke im laufenden Betrieb...
Seite 69
CSS-Komponenten austauschen Die Hot-Plug-Funktion ist nur in Verbindung mit einer entsprechenden RAID-Konfiguration möglich. Weitere Informationen zu RAID-Konfigurationen bzw. RAID-Level finden Sie in der Dokumentation zum RAID-Controller. Bild 12: 2,5-Zoll-HDD/SSD-Modul und Leermodul Leermodul Zungen zum Entriegeln des Leermoduls HDD/SSD-Modul (Träger mit eingebautem HDD/SSD-Laufwerk) Anzeigen HDD/SSD Busy (LED grün) HDD/SSD Fault (LED orange)
CSS-Komponenten austauschen Umgang mit HDD/SSD-Laufwerken und HDD/SSD-Modulen HDD/SSD-Laufwerke, mit denen die HDD/SSD-Module bestückt sind, sind hochempfindliche elektromagnetische Geräte und müssen mit Sorgfalt behandelt werden. Durch fehlerhafte Behandlung kann es zu Teil- oder Komplettausfällen der HDD/SSD-Laufwerke kommen. Diese Ausfälle führen zu Datenfehlern und zu Datenverlust oder zur vollständigen Zerstörung des HDD/SSD-Laufwerks.
CSS-Komponenten austauschen Leermodul aus-/einbauen Freie Einbauplätze sind mit einem Leermodul versehen. Bauen Sie das Leermodul vor dem Einbau eines zusätzlichen HDD/SSD-Moduls aus. Bild 13: 2,5-Zoll-Leermodul aus-/einbauen Ê Drücken Sie die beiden Zungen am Leermodul soweit zusammen, bis sich die Verriegelung löst (1). Ê...

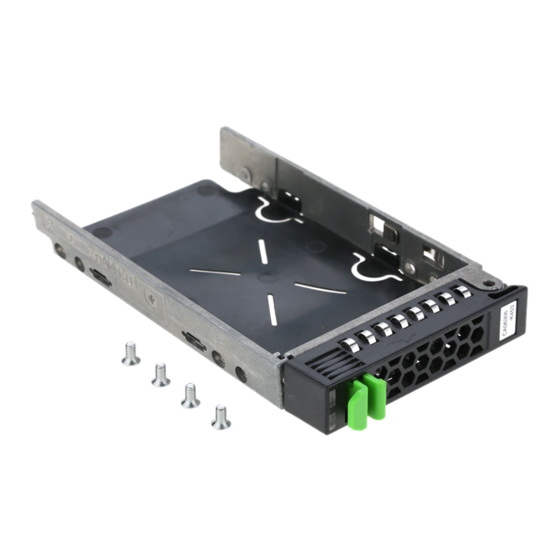

CSS-Komponenten austauschen HDD/SSD-Modul ein-/ausbauen HDD/SSD-Modul einbauen Bild 14: 2,5-Zoll-HDD/SSD-Modul entriegeln Ê Drücken Sie die beiden grünen Laschen des Verriegelungshebels zusammen (1). Ê Schwenken Sie den Griff des Festplattenmoduls vollständig in Pfeilrichtung (2). Das HDD/SSD-Modul ist jetzt entriegelt. Betriebsanleitung BX920 S2...
Seite 73
CSS-Komponenten austauschen Bild 15: HDD/SSD-Modul einbauen Ê Schieben Sie das HDD/SSD-Modul vorsichtig bis zum Anschlag in den freien Einbauplatz. Ê Schwenken Sie den Griff vollständig in Pfeilrichtung herum, bis der Verriegelungsmechanismus eingerastet ist. HDD/SSD-Modul ausbauen ACHTUNG! Ziehen Sie ein HDD/SSD-Modul nur dann im laufenden Betrieb , wenn auf das Laufwerk nicht zugegriffen wird.
Seite 74
CSS-Komponenten austauschen Alle HDD/SSD-Module (Laufwerke) sind eindeutig zu kennzeichnen, damit diese später wieder in die ursprünglichen Einbauplätze eingebaut werden können. Wenn Sie dies nicht beachten, können vorhandene Daten zerstört werden. Wenn Sie bei laufendem Betrieb ein HDD/SSD-Modul ausbauen wollen, gehen Sie dazu wie folgt vor: Ê...
Seite 76
