Webasto Thermo Top Z Montageanleitung
Isuzu trooper
Vorschau ausblenden
Andere Handbücher für Thermo Top Z:
- Einbauanweisung (172 Seiten) ,
- Handbuch (52 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
6
1 2
3

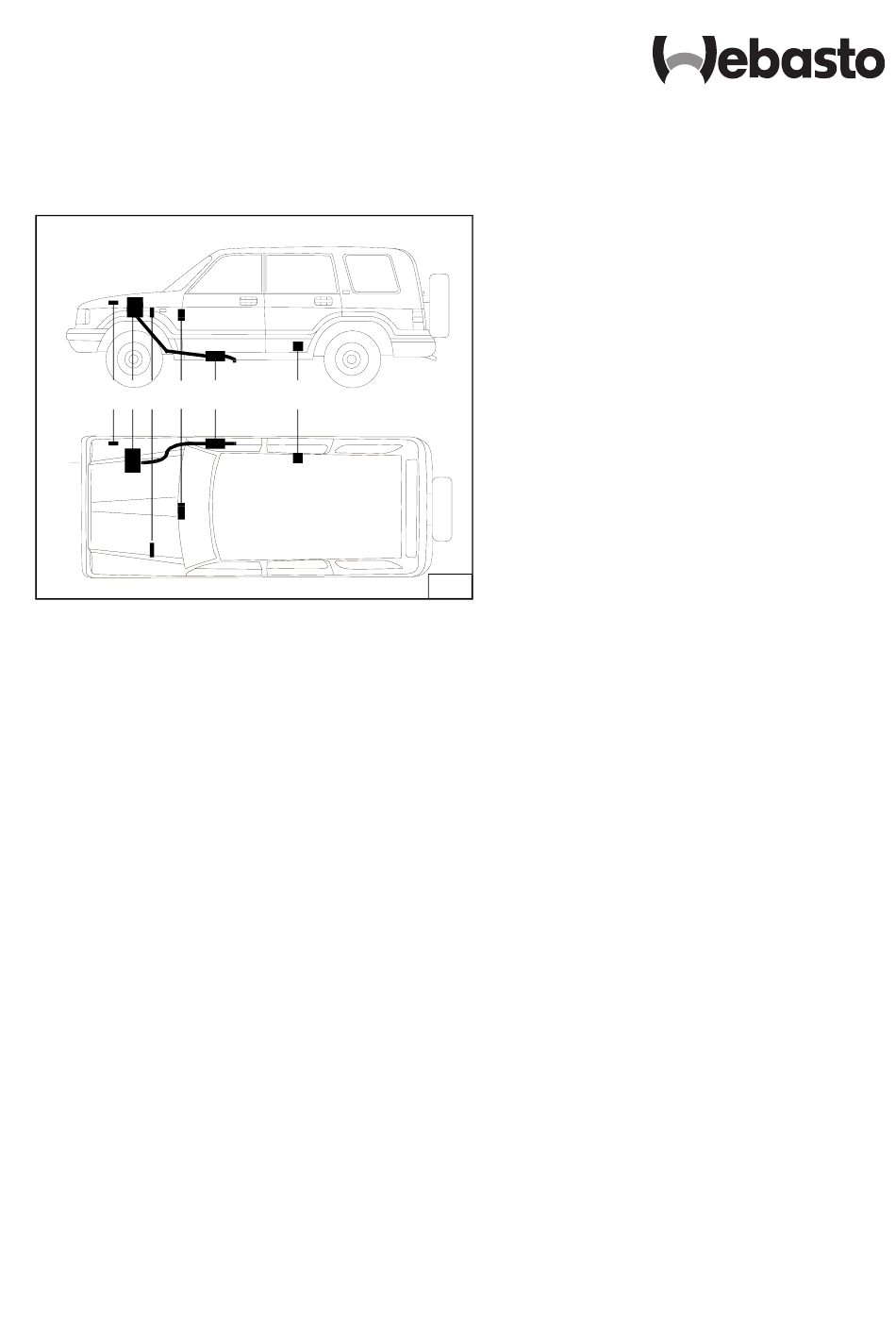

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
6
Ansauggeräuschdämpfer
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
TORX E5 3/8" Nuß
Inhaltsverzeichnis
Ident.-Nr. 13 000 19B
Printed in Germany
4
5
11/00
Druck: Steffen
Einbauvorschlag
ISUZU Trooper
3,0 l Diesel
nur gültig bei Linkslenker
alle Ausstattungen
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten die nicht in diesem Einbauvorschlag
aufgeführt sind wurden nicht geprüft.
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
1
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
1
2
2
2
3
3
3
4
4
5
6
7
© Webasto Thermosysteme International GmbH Germany
11
12
14
15
15
16
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
-
Seite 1: Inhaltsverzeichnis
Einbauort Heizgerät Abschließende Arbeiten Flachsicherungshalter und Gebläserelais Gebläseansteuerung bei Fahrzeug ohne Klimaanlage Gebläseansteuerung bei Fahrzeug mit Klimaanlage Vorwahluhr und Option Sommer-/Winterschalter Einbau Heizgerät vorbereiten Ident.-Nr. 13 000 19B Printed in Germany 11/00 Druck: Steffen © Webasto Thermosysteme International GmbH Germany... -
Seite 2: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau des Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,... -
Seite 3: Allgemeine Hinweise
ISUZU Trooper Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C ISUZU Trooper Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Flachsiche- rungshalters (4/1) und des Gebläserelais (4/2) an der in Bild 4 dargestellten Position auf die Spritz- wand übertragen, dabei auf dahinterliegende Bau- teile achten - Bohrung für Flachsicherungshalter ø 2,5 mm und für Gebläserelais ø... -
Seite 5: Gebläseansteuerung Bei Fahrzeug Mit Klimaanlage
ISUZU Trooper Thermo Top Z/C Gebläseansteuerung bei Fahrzeug mit Klimaanlage - An beiliegender Masseleitung br 2,5mm Flach- steckhülse ancrimpen, Flachsteckhülsengehäuse aufstecken und Masseleitung am Vorwiderstand an- stecken - Masseleitung mit vorhandener Schraube mit Fahr- zeugmasse verbinden - Vorwiderstand (7/2) mit Blechschraube 4x13 ge- mäß... -
Seite 6: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top Z/C ISUZU Trooper Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (10/1) und des Sommer-/Winterschalters (10/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an der gewünschten... -
Seite 7: Einbau Heizgerät Vorbereiten
ISUZU Trooper Thermo Top Z/C Einbau Heizgerät vorbereiten Abgasleitung - Endkappe an der Abgasleitung gemäß Skizze Bild 12 abtrennen Endkappe Heizgerät-Schalldämpfer 1000 - Winkel (13/1) mit kurzem Schenkel gemäß Bild 13 mit Schraube M6x20 und Federring auf dem Rad- haus in vorhandener Einschweißmutter (15/4) befe-... -
Seite 8: Einbau Halter
Thermo Top Z/C ISUZU Trooper - Abgasleitung (16/1) durch vormontierte Rohrschel- len (16/2), (14/1) und (15/2) verlegen - Schlauchklemme (16/3) auf Abgasleitung aufstek- - Abgaswinkel (16/4) in Abgasleitung einstecken, ge- mäß Bild 16 ausrichten und mit Schlauchklemme befestigen Einbau Halter - Winkel (17/1) mit Schraube M6x20 und Bundmutter gemäß... -
Seite 9: Heizgerät Vormontieren
ISUZU Trooper Thermo Top Z/C - Winkel (17/1), (18/3) mit Schraube M6x20, Karosse- riescheibe und Bundmutter in Bohrung (20/1) befe- stigen Heizgerät vormontieren HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Stehbolzen Typ EJOT verwenden! - Stehbolzen Typ EJOT (21/1, 2, 4) gemäß Bild 21 in Heizgerät eindrehen (Anzugsdrehmoment 10 Nm) - Seite 10 Thermo Top Z/C ISUZU Trooper - Strebe (24/3) mit vorhandener Schraube (24/4) des Sicherung/Relaiskastens an der Karosserie lose be- festigen - Strebe mit Spezialschrauben Typ EJOT PT (24/2) gemäß Bild 24 am Heizgerät (24/1) befestigen (An- zugsdrehmoment 10 Nm) - Schraube (24/4) festziehen...
-
Seite 11: Abgasanlage
ISUZU Trooper Thermo Top Z/C Abgasanlage ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen und Leitungen achten! - Vorhandene Bohrung (27/1) auf ø 9 mm aufbohren - Einnietmutter M6 in Bohrung einsetzen - Winkel (28/1) um ca. 45° aufbiegen... -
Seite 12: Einbindung In Den Wasserkreislauf
Thermo Top Z/C ISUZU Trooper - Im Einbaukit enthaltene kurze Abgasleitung gemäß Abgasleitungs-Endstück Bild 31 ablängen Abschnitt Endstück - Abgasleitungs-Endstück (32/1) am Abgasschall- dämpfer aufstecken und mit Schlauchklemme befe- stigen - Abgasleitungs-Endstück gemäß Bild 32 formen Einbindung in den Wasserkreislauf... - Seite 13 ISUZU Trooper Thermo Top Z/C Von dem im Lieferumfang beiliegenden Wasser- schlauch 3 Schlauchstücke wie in Bild 34 dargestellt Abschnitt ablängen 1 x 70 mm + 90°-Bogen (34/1) Wasserschlauch Mo- torwasseraustritt zum Wasserschlauch (34/3) 1 x 400 mm gerade (34/2) Heizgerät-Wasseraustritt zum Wasserschlauch Fahrzeugwärmetauscher...
-
Seite 14: Brennstoffeinbindung
Thermo Top Z/C ISUZU Trooper - Wasserschlauch (38/4) am Schlauchstück Fahr- zeugwärmetauscher (36/3, 38/3) aufstecken und mit Schlauchschelle befestigen - Wasserschlauch (34/1), (38/1) mit 90°-Bogen am Schlauchstück Motorwasseraustritt (38/2) aufstek- - Wasserschlauch gemäß Bild 38 ausrichten und mit Schlauchschelle befestigen - Wasserschlauch (34/3), (39/1) mit geradem Ende am Heizgerät-Wassereintritt (Umwälzpumpe) auf-... -
Seite 15: Dosierpumpe
ISUZU Trooper Thermo Top Z/C Dosierpumpe - Schwingmetallpuffer (41/3) mit Bundmutter in vor- handener Bohrung am Bremsleitungshalter (41/4) befestigen - Dosierpumpe (41/1) mit gummierter Rohrschelle (41/2) und Bundmutter am Schwingmetallpuffer be- festigen ACHTUNG: - Mecanyl-Brennstoffleitung und Kabelbaum Dosier- pumpe exakt entlang der fahrzeugeigenen Kraft- stoffleitung zum Einbauort der Dosierpumpe führen! -
Seite 16: Brennluftansaugleitung
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung" Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 17 Distanzscheibe 5mm 86889B EJOTPT10DG60X18-6KTKOMBI DACRO500 89682A 6-KT SCHR DIN 933 M8X208.8 DAC 91887A EJOT DG60X14,5/M6X30,5/ E5DACRO500 97347A Strebe Isuzu Trooper 97348A EBV Isuzu Trooper 3,5L V6 (B) TT-C 97350A Halteplatte Isuzu Trooper B u D /0700 © Webasto Thermosysteme GmbH Germany...
