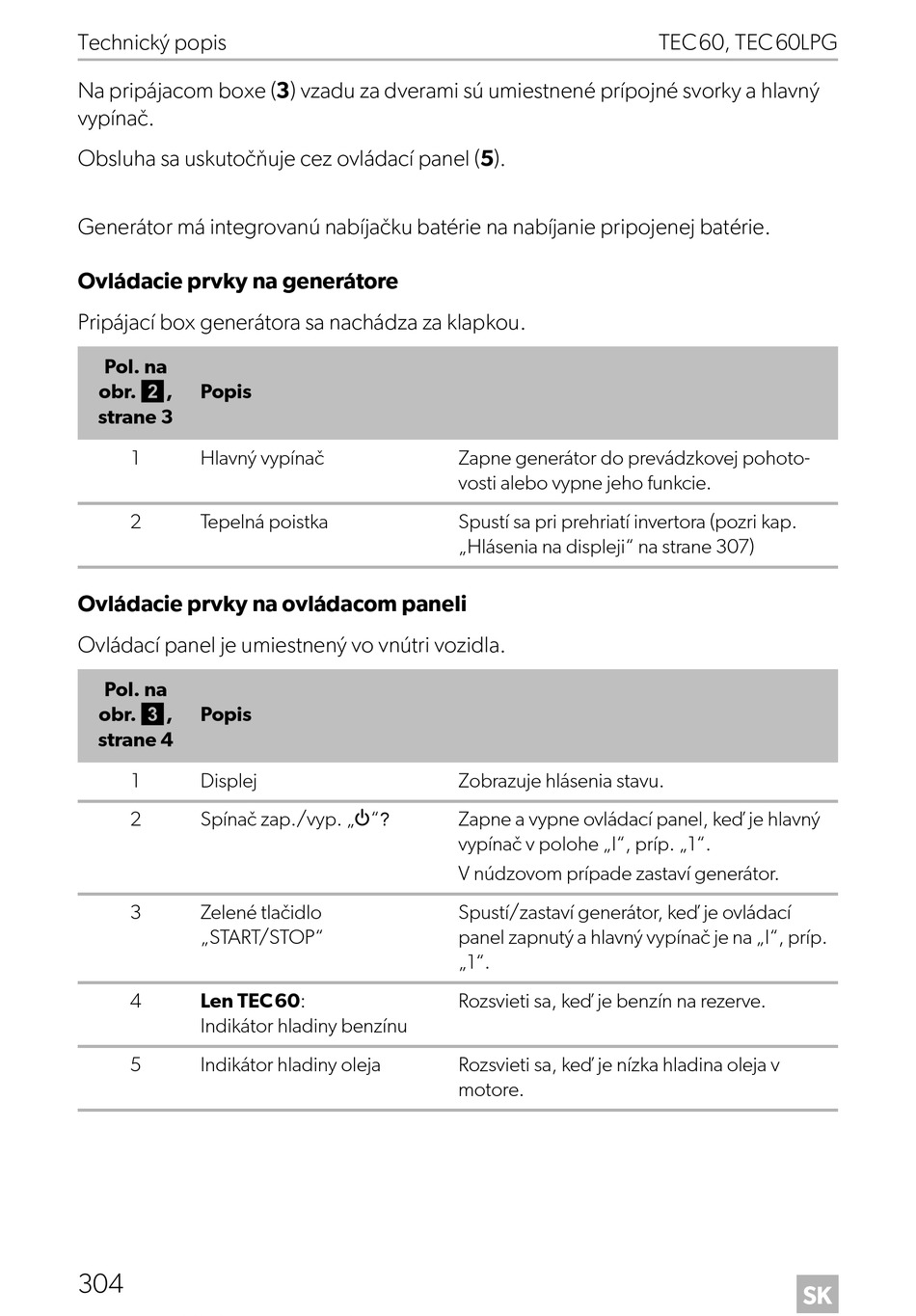

Dometic TEC60 Bedienungsanleitung Seite 304

Technický popis
Na pripájacom boxe (3) vzadu za dverami sú umiestnené prípojné svorky a hlavný
vypínač.
Obsluha sa uskutočňuje cez ovládací panel (5).
Generátor má integrovanú nabíjačku batérie na nabíjanie pripojenej batérie.
Ovládacie prvky na generátore
Pripájací box generátora sa nachádza za klapkou.
Pol. na
obr. 2,
Popis
strane 3
1 Hlavný vypínač
2 Tepelná poistka
Ovládacie prvky na ovládacom paneli
Ovládací panel je umiestnený vo vnútri vozidla.
Pol. na
obr. 3,
Popis
strane 4
1 Displej
2 Spínač zap./vyp. „P"
3 Zelené tlačidlo
„START/STOP"
4 Len TEC60:
Indikátor hladiny benzínu
5 Indikátor hladiny oleja
304
Zapne generátor do prevádzkovej pohoto-
vosti alebo vypne jeho funkcie.
Spustí sa pri prehriatí invertora (pozri kap.
„Hlásenia na displeji" na strane 307)
Zobrazuje hlásenia stavu.
?
Zapne a vypne ovládací panel, keď je hlavný
vypínač v polohe „I", príp. „1".
V núdzovom prípade zastaví generátor.
Spustí/zastaví generátor, keď je ovládací
panel zapnutý a hlavný vypínač je na „I", príp.
„1".
Rozsvieti sa, keď je benzín na rezerve.
Rozsvieti sa, keď je nízka hladina oleja v
motore.
TEC60, TEC60LPG
SK
