Elektrischer Anschluss
Für die Verdrahtung des Füllstandsensors benötigen Sie ein 2-adriges, nicht abgeschirm-
tes Kabel, das im Sensorkopf des Füllstandsensors angeschlossen wird.
Der Leitungsquerschnitt muss so gewählt werden, dass die Versorgungsspannung am
Füllstandsensor 8 V im Fall der höchsten Stromaufnahme (21,5 mA) nicht unterschreitet.
Zum Anschließen des Füllstandsensors (siehe Abbildung 4):
(1)
Deckel (1) mit Hilfe eines Maulschlüssels (SW 19) abschrauben
(2)
Überwurfmutter (2) der Kabelverschraubung (3) lösen

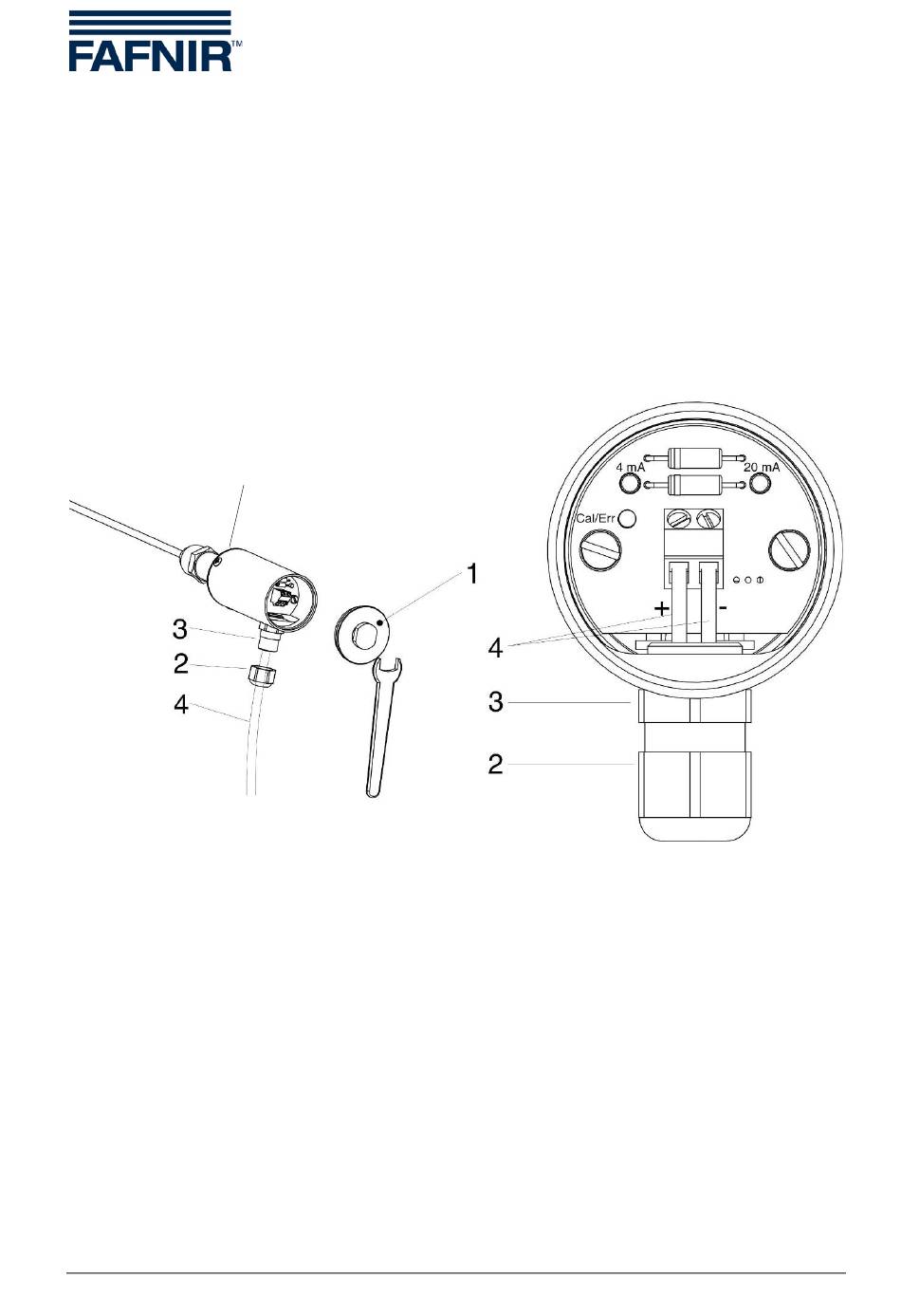

Abbildung 4: Anschluss des Füllstandsensors CONDURIX
(3)
2-adriges Kabel (4) durch Überwurfmutter (2) sowie Kabelverschraubung (3) ste-
cken und dann die Überwurfmutter wieder festschrauben.
(4)
2-adriges Kabel (4) an die mit (+) und (–) gekennzeichneten Schraubklemmen am
Sensorkopf anschließen.
Belegung der M12 Steckverbindung: Pin 1 = braun (+), Pin 3 = blau (-)
(5)
Deckel (1) wieder aufschrauben
