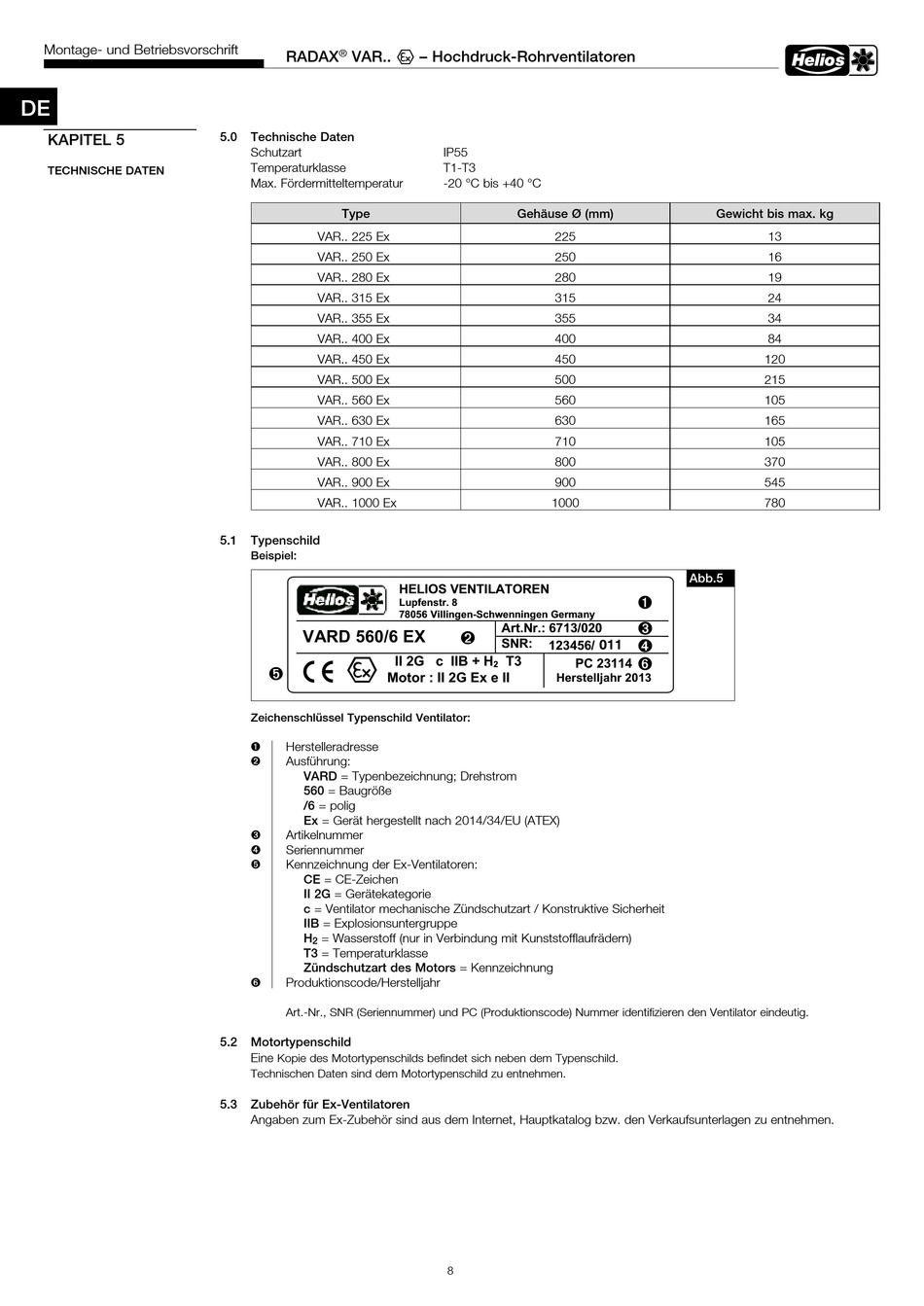

Montage- und Betriebsvorschrift
DE
KAPITEL 5
TECHNISCHE DATEN
RADAX
®
VAR . . – Hochdruck-Rohrventilatoren
5 .0
Technische Daten
Schutzart
Temperaturklasse
Max. Fördermitteltemperatur
Type
VAR.. 225 Ex
VAR.. 250 Ex
VAR.. 280 Ex
VAR.. 315 Ex
VAR.. 355 Ex
VAR.. 400 Ex
VAR.. 450 Ex
VAR.. 500 Ex
VAR.. 560 Ex
VAR.. 630 Ex
VAR.. 710 Ex
VAR.. 800 Ex
VAR.. 900 Ex
VAR.. 1000 Ex
5 .1
Typenschild
Beispiel:
VARD 560/6 EX
II 2G c IIB + H
A
m
ö
Motor : II 2G Ex e II
Zeichenschlüssel Typenschild Ventilator:
Herstelleradresse
ò
Ausführung:
ù
VARD = Typenbezeichnung; Drehstrom
560 = Baugröße
/6 = polig
Ex = Gerät hergestellt nach 2014/34/EU (ATEX)
Artikelnummer
ä
Seriennummer
ë
Kennzeichnung der Ex-Ventilatoren:
ö
CE = CE-Zeichen
II 2G = Gerätekategorie
c = Ventilator mechanische Zündschutzart / Konstruktive Sicherheit
IIB = Explosionsuntergruppe
H
= Wasserstoff (nur in Verbindung mit Kunststofflaufrädern)
2
T3 = Temperaturklasse
Zündschutzart des Motors = Kennzeichnung
Produktionscode/Herstelljahr
ü
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
5 .2
Motortypenschild
Eine
Kopie des Motortypenschilds befindet sich neben dem Typenschild.
Technischen Daten sind dem Motortypenschild zu entnehmen.
5 .3
Zubehör für Ex-Ventilatoren
Angaben zum Ex-Zubehör sind aus dem Internet, Hauptkatalog bzw. den Verkaufsunterlagen zu entnehmen.
IP55
T1-T3
-20 °C bis +40 °C
Gehäuse Ø (mm)
225
250
280
315
355
400
450
500
560
630
710
800
900
1000
HELIOS VENTILATOREN
Lupfenstr. 8
78056 Villingen-Schwenningen Germany
Art.Nr.: 6713/020
ù
SNR:
123456/
T3
2
Herstelljahr 2013
8
Gewicht bis max . kg
Abb .5
ò
ä
011
ë
PC 23114
ü
13
16
19
24
34
84
120
215
105
165
105
370
545
780
