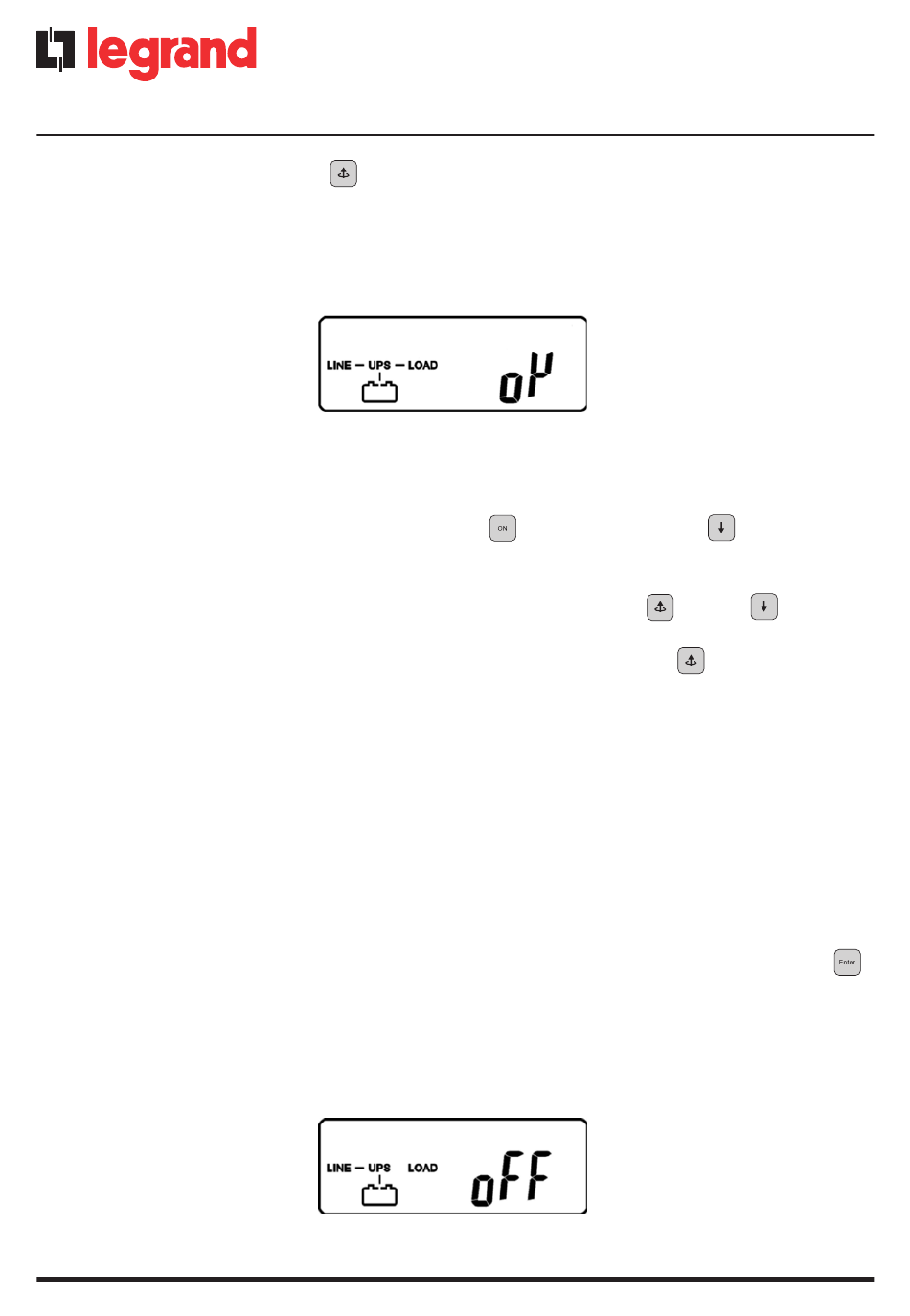

3) Appuyer sur la touche "Haut"
Avertisseur sonore ON (figure P1), Avertisseur sonore OFF (figure P2, alarme désactivée en cas
de signaux provenant de l'UPS) et Self-test ON (figure Q1) ou OFF (figure Q2). L'UPS effectue
ensuite le test des batteries pendant 10 secondes). Si le Self-test est réussi, sur l'écran, s'affiche la
figure W ; différemment, s'affiche la figure D et, dans le même temps, un message d'erreur.
W
Réglages UPS par défaut et Réglages Alternatifs
1) S'assurer que l'UPS n'est pas allumé, par exemple qu'il n'est pas en Line Mode ni en BackUp
Mode. Appuyer simultanément sur la touche "ON"
secondes environ. L'avertisseur sonore émet deux bips et sur l'écran, s'affiche la figure P1 pour
indiquer que l'UPS est en "modalité configuration".
2) Pour faire défiler les réglages disponibles, utiliser les touches "Haut"
3) A l'exception de l'avertisseur sonore (figures P1 et P2) et du Self-test (figures Q1 et Q2), tous les
autres réglages peuvent être modifiés en appuyant sur la touche "Haut"
4) Les figures R1 et R2 indiquent l'intervalle de tension pour le by-pass. Il peut être compris entre
180 et 260 Vca pour les systèmes à 220 Vca, entre 90 et 130 Vca pour les systèmes à 110 Vca, entre
194 et 260 Vca pour les systèmes à 220 Vca ou entre 97 et 130 Vca pour les systèmes à 110 Vca.
5) La figure S indique l'intervalle de fréquence de by-pass pour la sortie du variateur. Les réglages
possibles sont les suivants : ±3 Hz et ±1 Hz.
6) La figure T indique la tension de sortie du variateur. Les valeurs possibles sont 200, 208, 220, 230
et 240 V pour les systèmes à 220 Vca, et 100, 110, 115, 120 et 127 V pour les systèmes à 110Vca.
7) Les figures U1, U2 et U3 indiquent les modalités de fonctionnement de l'UPS. Les valeurs
possibles sont Online, sortie fixe à 50 Hz et sortie fixe à 60 Hz.
8) La figure V indique l'ajustement fin de la sortie du variateur, les valeurs possibles sont 0%, +1%,
-1%, +2%, -2%, +3% et -3%.
9) Une fois les paramètres voulus réglés, il est nécessaire d'appuyer sur la touche "Enter"
quand l'écran affiche la figure X, pour sauvegarder toutes les modifications. Les modifications
sont ensuite actives après arrêt et rallumage de l'UPS. Ensuite, l'écran affiche à nouveau la figure
initiale précédant celle des réglages. Après le rallumage, l'écran affiche la figure affichée avant la
modification des réglages (figure B).
B
16
®
pour régler les fonctions spéciales. Les fonctions incluent
4 Installation
et sur la touche "Bas"
et "Bas"
pendant quatre
.
.
,
