SCM Pro-Gerät
In diesem Abschnitt wird das SCM Pro-Gerät beschrieben.

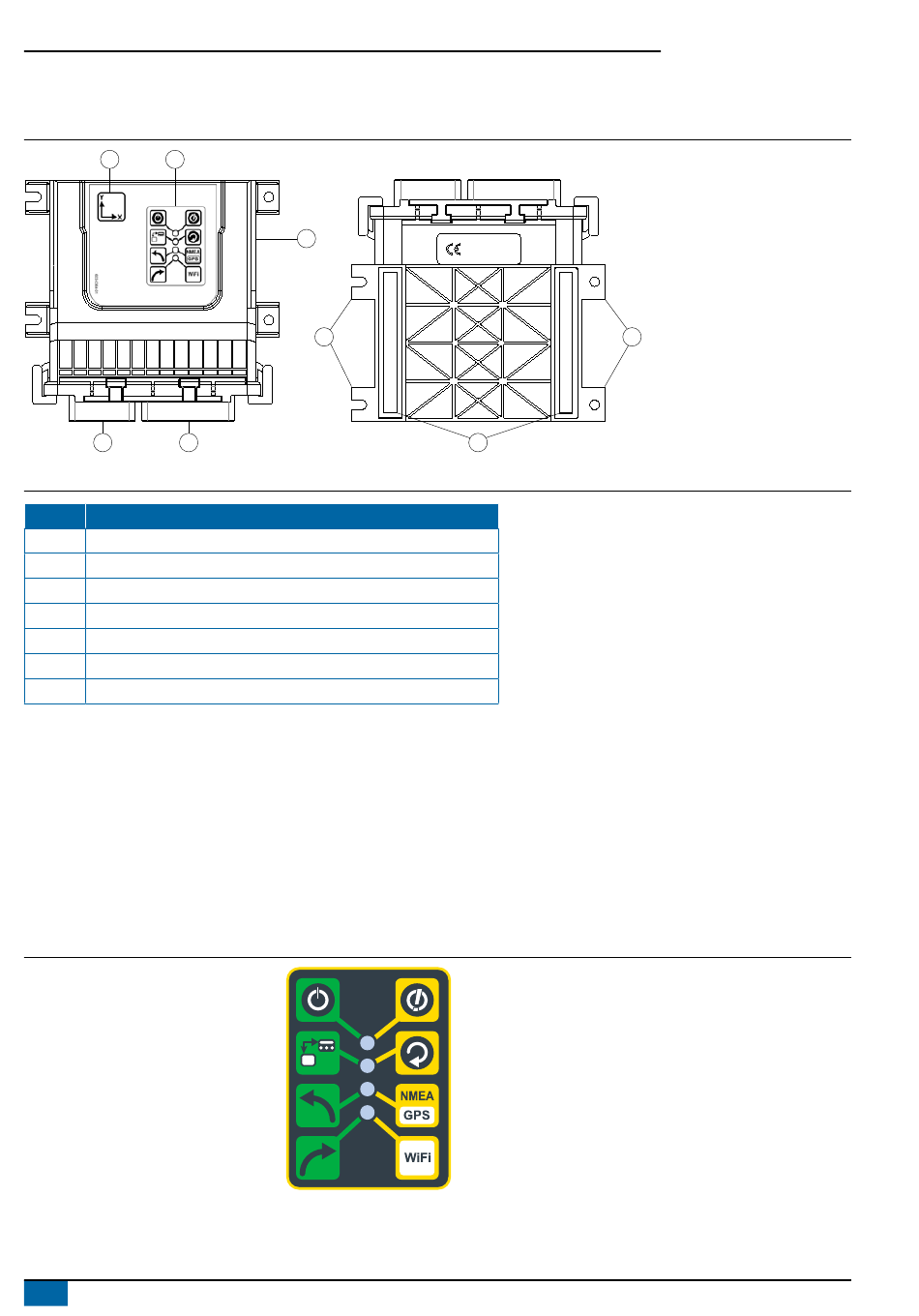

Abbildung 1: SCM Pro – Ansichten von oben und unten
3 4
1 2
Tabelle 1: Gerätebeschreibung SCM Pro
Element Beschreibung
1 Anschluss des Hauptkabelbaums SCM Pro
2 Fahrzeugspezifischer Kabelbaumanschluss
3 Aufkleber für Einheitsorientierung
4 LED-Anzeigetafel
5 Produkt- und Seriennummernbezeichnung (an der Seite)
6 Montagelaschen
7 Pads für Wärmesenke
HINWEIS: Für den sachgemäßen Betrieb müssen die Pads für die Wärmesenke von SCM Pro (Modul für Lenksteuerung) fest auf einer Metallplatte
angebracht werden. Die Montageplatte aus Metall muss fest am Fahrzeug angebracht sein, damit es nicht zu Vibrationen kommt. Stellen
Sie sicher, dass die Einheit mit vier Montageschrauben fixiert wurde, bevor Sie FieldPilot Pro oder UniPilot Pro einsetzen. Magnetische und
elektromagnetische Geräte müssen vom FieldPilot Pro- oder UniPilot Pro-System ferngehalten werden. Die Montage des FieldPilot Pro- oder
UniPilot Pro-Systems in Bereichen mit hoher Vibrationseinwirkung kann sich negativ auf den Systembetrieb auswirken. Die direkte Montage auf
dem Hauptrahmen des Fahrzeugs oder einem Bauteil, das direkt mit dem Hauptrahmen verbunden ist, wird empfohlen.

SCM Pro LED-Anzeigen

Das SCM Pro ist mit vier zweifarbigen LEDs ausgestattet, die zur Statusermittlung des FieldPilot Pro- oder UniPilot Pro-Systems verwendet werden können
und zudem grundlegende Informationen für die Fehlerbehebung bieten. Jede LED kann entweder aus sein, grün oder gelb leuchten oder abwechselnd grün
und gelb blinken.
Abbildung 2: LED-Anzeige
Leuchtet dauerhaft grün – SCM Pro eingeschaltet
Aus – SCM Pro ausgeschaltet
Blinkt grün – Display-Kommunikation aktiv (nur
kabelgebundene Verbindung)
Aus – keine Display-Kommunikation
Blinkt grün – Befehl für Linkskurve an
Lenksteuergerät gesendet
Blinkt grün – Befehl für Rechtskurve an
Lenksteuergerät gesendet
2
www.teejet.com
5
6
7
Blinkt gelb – Problem mit Stromversorgung oder
Systemstart
Blinkt oder leuchtet dauerhaft gelb –
Softwareupgrade läuft
Blinkt gelb – GNSS-NMEA-Daten von externem
Empfänger oder Display werden empfangen
Blinkt gelb – WLAN-Kommunikation aktiv
