Installieren des SCM Pro in einem Fahrzeug

1. Trennen Sie die Stromversorgung vom Kabelbaum des FieldPilot Pro- oder UniPilot Pro-Systems.
2. Installieren Sie das Display in der Kabine gemäß den Anweisungen in der Display-Bedienungsanleitung.
3. Installieren Sie den GNSS-Empfänger gemäß den Anweisungen in der Bedienungsanleitung des GNSS-Empfängers.
4. Montieren Sie das SCM Pro mit vier 8-32 x 1/2 Sechskantschrauben an der Montagehalterung.
HINWEIS: Für einen ordnungsgemäßen Betrieb muss das SCM Pro fest am Fahrzeug angebracht sein. Es muss an der Metallhalterung
angebracht werden, um die Wärmeabfuhr zu gewährleisten. Ziehen Sie die Schrauben nicht zu fest.
5. Montieren Sie den Anschluss des Hauptkabelbaums des SCM Pro am kleineren Anschluss des SCM Pro und ziehen Sie die Schraube fest.
6. Montieren Sie den fahrzeugspezifischen Kabelbaumanschluss (falls vorhanden) am größeren Anschluss des SCM Pro und ziehen Sie die Schraube fest.
HINWEIS: Wenn das Fahrzeug über keinen fahrzeugspezifischen Kabelbaum zum Verbinden mit diesem Anschluss verfügt, vergewissern Sie
sich, dass der Blindstecker angeschlossen ist, um den Anschluss vor Staub zu schützen und Schäden an den Anschlussstiften bzw. der Hardware
im Inneren zu verhindern.
HINWEIS: Beide Anschlüsse sind codiert, sodass sie nur in die jeweils geeignete Buchse des SCM Pro und nur in einer Ausrichtung passen.
Die Anschlüsse sollten sich leicht in die Buchse schieben lassen. Wenn sie nicht leicht hineingleiten, vergewissern Sie sich, dass der Stecker zur
Buchse passt, sich kein Fremdkörper im Inneren befindet und die Stifte nicht verbogen sind. Stecken Sie den Anschluss nicht mit Gewalt in die
Buchse, da dies die Anschlüsse beschädigen kann.
7. Schalten Sie das FieldPilot Pro- oder UniPilot Pro-System ein und navigieren Sie zum Bildschirm „AutoSteer Pro-Setup". Wählen Sie mit der Schaltfläche
„Fahrzeuge verwalten" das Fahrzeug aus, auf dem das FieldPilot Pro- oder UniPilot Pro-System installiert wurde, und aktivieren Sie es. Weitere
Informationen zum Einrichten des aktiven Fahrzeugs finden Sie im Abschnitt „Fahrzeug verwalten".

Anzeigeverbindungen

Das FieldPilot Pro- oder UniPilot Pro-System sollte mit dem geeigneten Hauptkabelbaum mit dem Aeros- oder Matrix Pro GS-System verbunden werden.
Manche Programmier- oder Fehlerbehebungsaufgaben zum technischen Support erfordern eine kabelgebundene oder drahtlose direkte Verbindung mit dem
SCM Pro. Kabelgebundene Verbindungen würden Ethernet-Schnittstelle RJ verwenden45 zu Conxall Kabel. Die drahtlose Verbindung nutzt IEEE 802.11 b/g
WLAN. Der Servicemodus muss aktiviert sein, um eine direkte Verbindung zum SCM Pro herzustellen.
Mit kommerziellen Tablets oder Laptops lässt sich direkt über einen Webbrowser auf die SCM Pro-Setup-Bildschirme zugreifen. Wenn Ethernet verwendet
wird, verbinden Sie das RJ45-Kabel mit Ihrem Computer und geben Sie 10.1.1.1 in der Webseiten-Adressleiste ein. Wenn WLAN verwendet wird, verbinden
Sie sich mit dem SCM Pro-XXXX-Drahtlosnetzwerk-Zugriffspunkt, wobei XXXX die letzten vier Ziffern der SCM Pro-Seriennummer sind und geben Sie
10.100.100.100 in der Webseiten-Adressleiste ein.

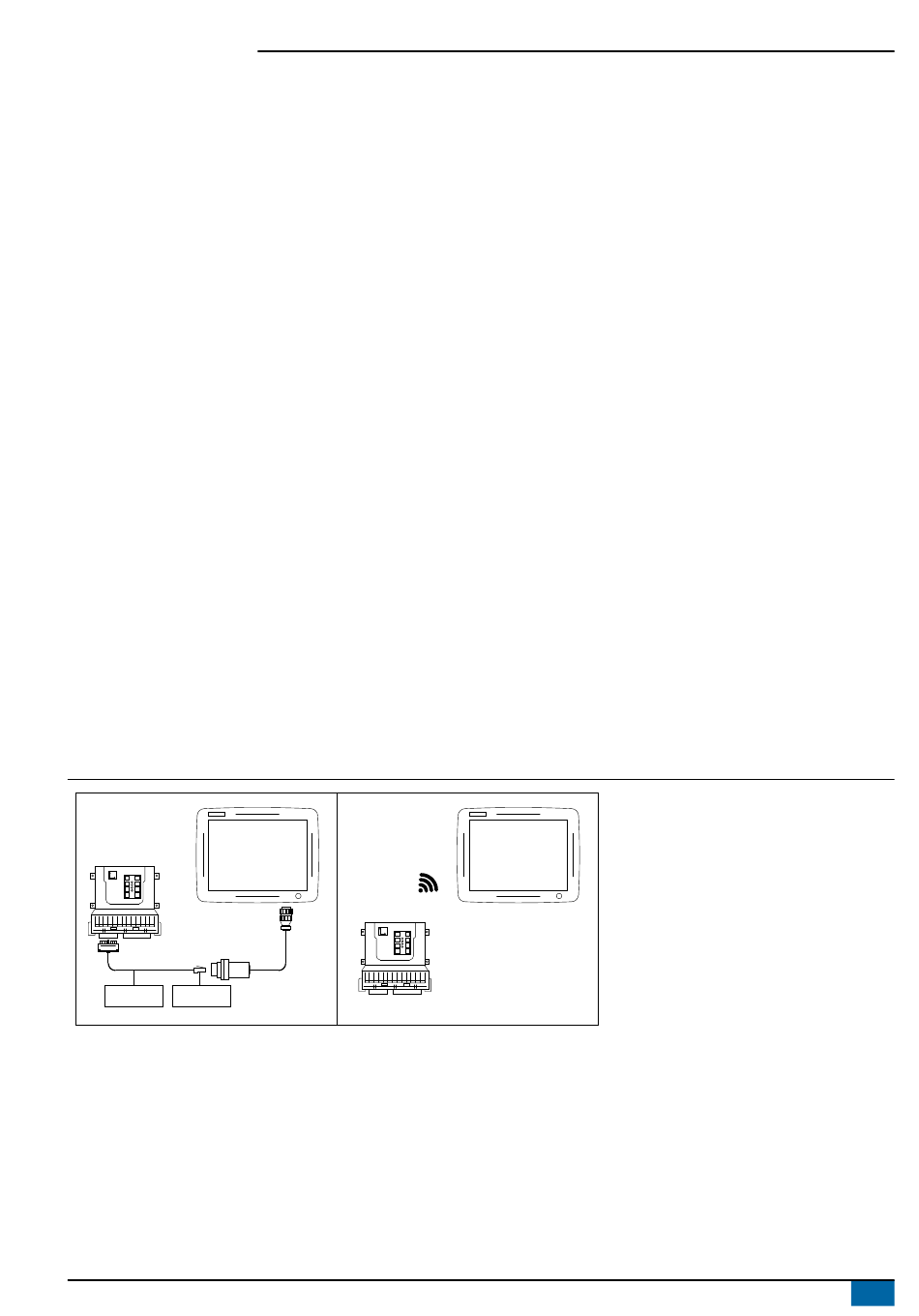

Abbildung 38: Anzeigeverbindungen
A
Kunden-Tablet
oder Laptop PC
SCM Pro
ETHERNET
HAUPTKABEL
ZU PC
FieldPilot ® Pro und UniPilot ® Pro
B
Kunden-Tablet
oder Laptop PC
WiFi
SCM Pro
