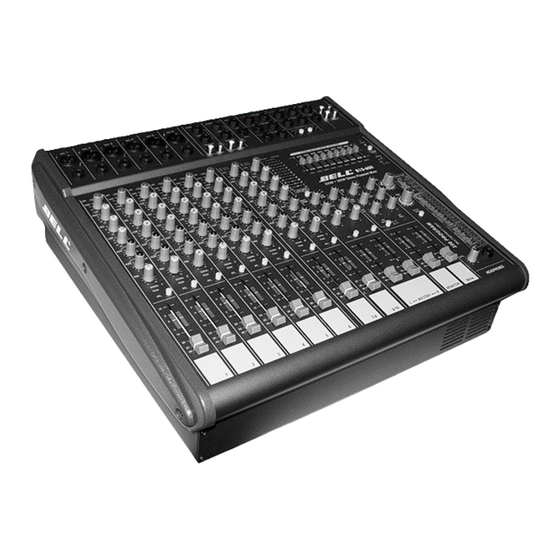

- Seite 1 Stereo Powered Mixer B10.600 SMPS TECHNOLOGY Bedienungshinweise Owner's Manual...
- Seite 2 Vorwort Wir freuen uns, daß Sie sich für ein BELL PRODUKT entschieden haben. Sie besitzen damit ein hochwertiges Gerät modernster Bauart. Kenntnis der einzelnen Funktionen und Bedienungselemente ist Voraussetzung für ein störungsfreies, zufriedenstellendes Arbeiten mit Ihrem neuen BELL Powermixer. Lesen Sie die nachfolgenden Kapitel bitte möglichst aufmerksam.
- Seite 3 Powered Mixers, B Series BELL B10.600 Stereo Powered Mixer Input channels 6/10 Eingangskanäle Power Output 300+300W./4Ω Phantom Power 48 Volt Graphic Equalizer 9 Band Stereo Multieffect Unit 256 Programs Limiter integriert Netzteil Switch mode (SMPS) lieferbares Zubehör Softcase SC10...
- Seite 4 EINGANGSSTRUKTUR INPUT (MIC 1...6) Mikrophoneingang, XLR(f) Die drei Pole dieser Buchse sind symmetrisch beschaltet: 1=Masse, 2=heiß , 3=kalt Heiß bedeutet nicht invertiert, kalt bedeutet invertiert. Sollen unsymmetrisch ankommende Signale mittels eines XLR(m) Steckverbinders angeschlossen werden, so ist hierin eine Brücke zwischen PIN1 und PIN3 anzubringen. Phantom Power (48 Volt, zuschaltbar) Dient dem Anschluß...
- Seite 5 HPF (High Pass Filter / 100Hz -12dB/oct.) Das in den Kanälen 1-6 integrierte High Pass Filter dient der Unterdrückung störender Tritt- und Körperschallgeräusche wie sie besonders beim Betrieb mit Mikrophonen auftreten. (Zuschalten nur bei geschlossenem Kanalfader) GAIN Am 'GAIN' - Regler wird das hereinkommen- de Signal auf den korrekten Eingangspegel gebracht.
- Seite 6 Extremen an. BAL (Stereo-Eingangskanäle) 'BAL' ist die Abkürzung für Balance. Da die Kanäle 7/8 und 9/10 im Stereobetrieb zwei Signale gleichzeitig erhalten, erfolgt hier die anteilige Zuordnung. Dreht man BAL z.B. ganz nach rechts, wird das linke Eingangs- signal vollständig ausgeblendet. Dreht man BAL ganz nach links, wird das rechte Eingangssignal vollständig ausgeblendet.
- Seite 7 Hier werden die ankommenden Signale der AUX2 Regler aller Eingangskanäle gesammelt. Über die Ausgangsbuchse AUX2 Send (Mono Klinke) stehen sie zur weiteren externen Bearbei- tung zur Verfügung. MONITOR MASTERFADER Hier werden die ankommenden Signale der MON Regler aller Eingangskanäle gesammelt,um zur MON Ausgangsbuchse (Mono Klinke) weitergeleitet zu werden.
- Seite 8 Einzelkanäle bei gehaltenen PFL Tasten. Überwa- chung der Masterkanäle bei gedrückten PFL Schaltern . PHONES (LEVEL) Regelt die Kopfhörer - Lautstärke. ANSCHLÜSSE / AUSGÄNGE MASTER L/R (Stereo) Hauptausgänge via Masterfader LEFT und RIGHT. Hier werden u.a. Leistungsendstufen (BELL PSX oder CS) angeschlossen, wenn...
- Seite 9 L/R Out Buchsen des Controllers mit den AMP-IN Buchsen des B10.600. GRAPHIC EQUALIZER (LEFT/RIGHT) Der B10.600 besitzt im Masterteil einen 9-Band Graphic Equalizer. Da jeder Equalizer immer zusätzlich zur Kanalklang- regelung im Gesamtsound wirkt, sollten Einstellungen hier nur...
- Seite 10 Auch lassen sich hiermit geringfügige Korrekturen der angeschlossenen Lautsprecherboxen bewirken. Keinesfalls sollten Extremeinstellungen wie z.B. V-Form vorge- nommen werden! DAS MULTIEFFEKTGERÄT (DSP) Das im B10.600 integrierte Multieffektgerät beinhaltet 256 vorprogrammierte Effekte (Stereo-Delay, etc.). Die Send-Funktion wird am AUX-2/EFF Regler am jeweiligen Eingangskanal geregelt.
- Seite 11 AMP IN BUCHSEN L&R (Anschluß eines externen Controllers) Soll z.B. ein externer Controller angeschlossen werden, so sind dessen Inputs mit den MASTER OUT L/R Klinkenbuchsen des B10.600 zu verbinden. Die Outputs des Controllers werden mit den AMP- IN L/R Klinkenbuchsen verbunden. Verwenden Sie ausschliesslich hochwertige abgeschirmte Verbindungskabel ohne unnötige Überlängen!
- Seite 12 Das Clipping (Übersteuerung) ist die obere Grenze für alles, was sich im Mischer abspielt. Diese Grenze sollte immer sorgfältig respektiert werden. Ein moderner Mischer wie der Bell B10.600 bietet weit mehr als ausreichend Abstand zu dieser Grenze. Dieser Abstand zur Clip-Grenze wird auch 'Headroom' (wörtl.
- Seite 13 Pegel her. Der GAIN Regler stellt nur Pegel zur Verfügung, egal, wieviel man mit dem Fader davon abruft. FEEDBACK Feedback äußert sich meist als störendes Pfeifen. Es entsteht, wenn ein voll ausgesteuertes Mikrophon vor eine Lautsprecher- box gerät. Das Mikro gibt den Schall aus der Box wieder in den Verstärker, wo er wieder auf die Box kommt usw.
- Seite 14 kurbelt', hat ihren Sinn mißverstanden. Im Live Betrieb dient sie der dezenten Beeinflussung vorhandener Klänge. Auch bei der Feedbackbekämpfung ist die Klangregelung zwar nützlich, aber beileibe kein Allheilmittel. Immerhin zieht man ja nicht nur die Feedbackfrequenz herunter, sondern auch ihre ganze Umgebung.
- Seite 15 vornimmt, (grössere Baßanhebung) so muß die GAIN Einstel- lung um diesen Betrag zurückgenommen werden. Als Faustregel gilt, daß alles was man unter 500 Hz an der Klangregelung anhebt oder absenkt, mit einer Pegelanhebung oder -Absenkung gleichzusetzen ist. Oberhalb von 500 Hz wird dieser Effekt mit steigender Frequenz immer harmloser.
- Seite 16 ganz hoch ziehen, was die Bewegungsfreiheit an dieser Stelle einschränkt. Außerdem müßte man dann, falls man durch- gängig auf allen Kanälen zuwenig Trim einstellt, den Master oder sogar Subsummen und Master ganz hochziehen. Dadurch hat man zum Einen wiederum alle Bewegungsfreiheit aufgege- ben, und zum Anderen holt man sich das berüchtigte Master- rauschen in alle Signale.
- Seite 17 Speakers require a reinforcement system that allows them to unfold their vocal skills. BELL offers a wide range of loudspeaker systems and power amplifiers which have been specifically designed for use in high quality sound reinforcement systems.
- Seite 18 XRL (female) MIC INPUT Use this input for low impedance balanced microphone connection. XLR socket/plug wiring: 1=shield, 2=hot (+), 3=cold (-) When using unbalanced signals, a wire bridge must be inserted into the incoming XLR/m connector from pin 1 to 3. Phantom Power (+48V) (switch with LED indicator ) When using phantom powered condenser microphones, switch ‚Phantom Power‘...
-
Seite 19: Channel Equalization
Correct GAIN setting: 1. Connect microphone or instrument to channel input socket. 2. Turn TRIM control slowly clockwise and use microphone / Instrument at normal singing / playing volume. 3. Hold PFL button to monitor channel output on PFL Level Indicator. -
Seite 20: Master Section
SIGNAL LED / PEAK LED Signal (green) shows the presence of any input signal (>20dBu). Peak (red) shows an overload condition (distortion). In this case, check the GAIN setting and the setting of the channel EQ. PFL (momentary switch per input channel ) Sends the channel signal to the PFL level indicator and to the built-in stereo headphone amplifier output socket. - Seite 21 TAPE IN (RCA sockets L/R) Serve as inputs for Tape / CD or other signal sources with line level. (Level setting via TAPE IN control) TAPE OUT (RCA sockets L/R) Use these outputs for recording of the complete L/R mixer signal. (Set REC Level via the TAPE OUT control) MAIN (Fader) Additional Master Fader (mono).
-
Seite 22: Inputs / Outputs
L-OUT and R-OUT sockets. INPUTS / OUTPUTS MASTER LEFT / RIGHT Jack socket outputs via the Master Faders R and L. Use to connect external power amplifiers (BELL PSX or CS), when the internal power amplifiers are driven in Monitor mode. - Seite 23 MAIN OUT (mono) Additional (separate) monaural master output. Use to connect external power amplifiers etc. MON OUT Jack Socket output. Use to connect external monitor power amplifiers or active monitor loudspeakers. AUX1 Send, AUX2 Send Jack Socket outputs. Use to connect external effect units (Send) via the AUX1 / AUX2 master controls.
- Seite 24 Gerd Mayer GmbH&CO.KG Industriehof D55543 Bad Kreuznach, Germany...
