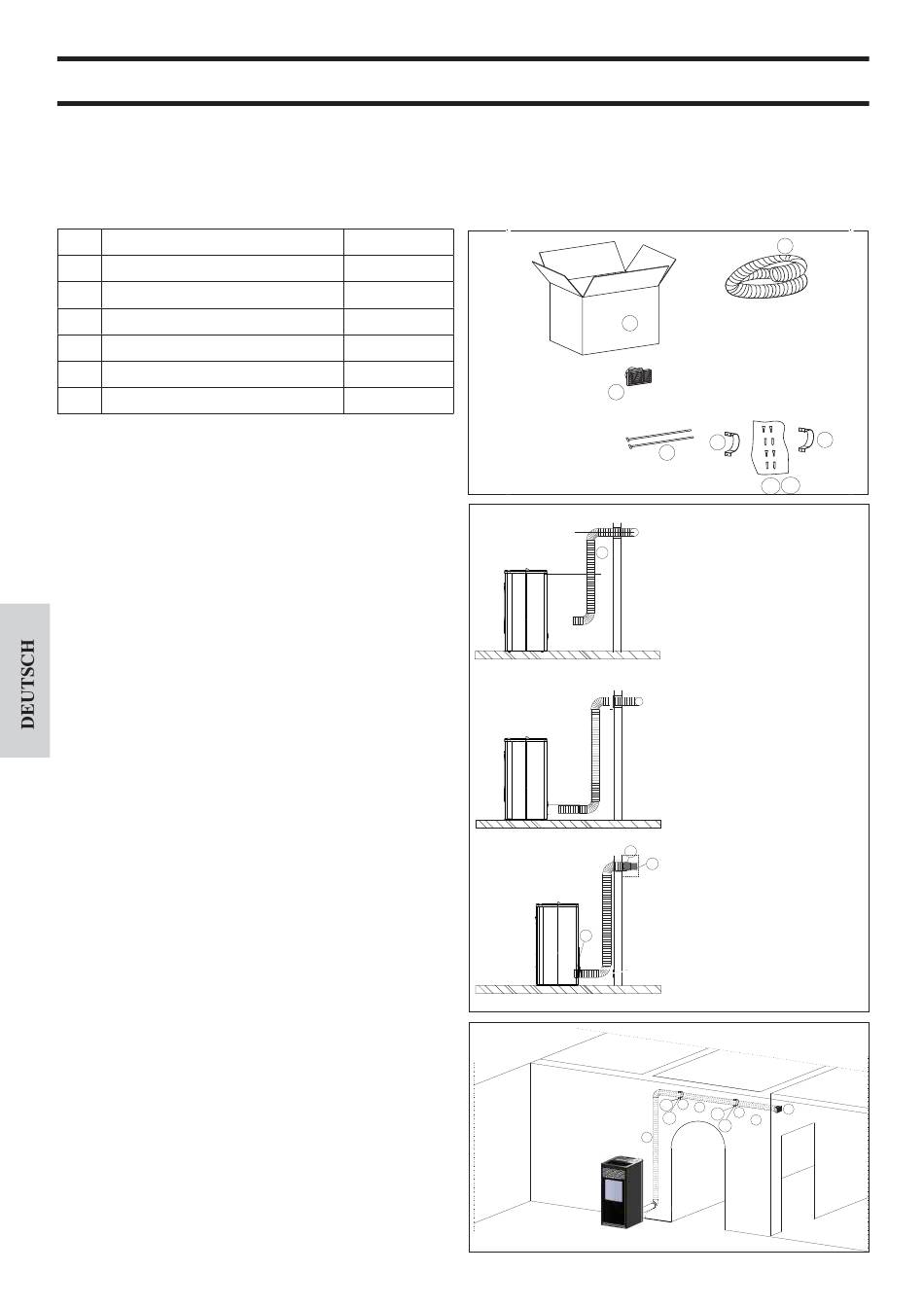

KANALISIERUNG DER WARMLUFT
SET 12 BIS (Cod. 778160) (optional)
ZUR KANALISIERUNG DER WARMLUFT
IN EINEN ENTFERNTEREN RAUM,
ZUSÄTZLICH ZUM OFENAUFSTEL-
LUNGSRAUM
a Schachtel
Rohr Ø 8
b
Abschlussstutzen
c
Befestigungsschelle Rohr
g
h
Rohrmanschette
i Schrauben
l Dübel
NB:
AUF DIESE WEISE WEITET SICH DER INNEN-
DURCHMESSER MERKLICH UND ERLEICHTERT
DAS AUFSTECKEN.
Prozedur:
- Die Stellung des Ofens gegenüber der Mauer festlegen (Abb.
a).
- Den Ofen in die endgültige Stellung setzen.
- Das Aluminiumrohr (b) des Kanalisierungskit komplett
verlängern.
- Das Aluminiumrohr auf den Stutzen des Luftauslass der sich
auf der Rückseite (Abb. C)befi ndet anpassen und durch die
Schelle (g) befestigen. - Das Endgitter ( c) in den beheizten
Raum einbauen und das Aluminiumrohr (b) an der Wand durch
die Schelle (h) und Dübeln (i-l) befestigen.
1
n°
1
n°
1
n°
2
n°
2
n°
4
n°
4
n°
Abb. a
Abb. b
e
Abb . c
- 110 - 110
- -
a
d
f
c
h
g
b
d
g
d
c
g
f
e
h
i
b
h
i
l
g
l
b
d
e
b
e
h
l
i
c
