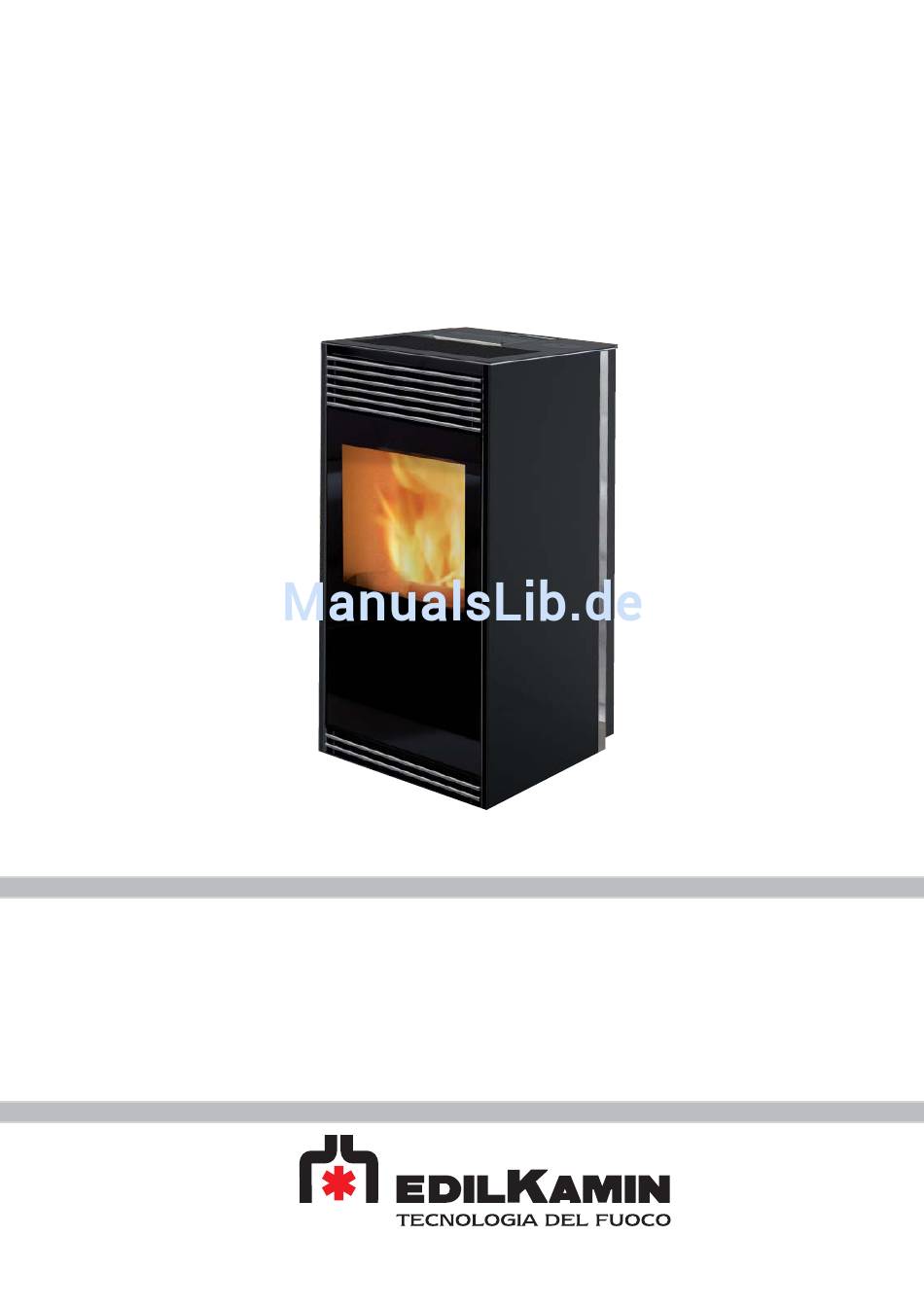

KIKKA PLUS
Pillebrændeovn - Salamandra a pellets
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
DK
Installation, brug og vedligeholdelse
P
Instalação, uso e manutenção
Stufa a pellet - Pellet stove
Poêle à pellets - Estufa de pellet
Pellets-Ofen - Pelletkachel
- 1
-
pag.
2
pag. 28
pag. 54
pag. 80
pag. 106
pag. 132
pag. 158
pag. 184

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EdilKamin KIKKA PLUS

Inhaltszusammenfassung für EdilKamin KIKKA PLUS

  • Seite 1 KIKKA PLUS Stufa a pellet - Pellet stove Poêle à pellets - Estufa de pellet Pellets-Ofen - Pelletkachel Pillebrændeovn - Salamandra a pellets Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 28 Installation, usage et maintenance pag. 54 Instalación, uso y mantenimiento...

  • Seite 2: Inhaltsverzeichnis

    Ceck list ..............pag. 130 Anmerkungen ............pag. 131 Anmerkungen ............pag. 131 Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN...
  • Seite 3 Garantiehefts und die steuerlich gültige Kaufbescheinigung aus. - Inbetriebnahme/Abnahme Diese muss unbedingt durch ein von Edilkamin zugelassenes Technische Kundendienstcenter - (CAT - Centro Assistenza Tecnica) erfolgen, um einen einwandfreien Betrieb zu gewährleisten. Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen dur- chgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vor-...

  • Seite 4: Sicherheitshinweise

    Ofen aufgestellt werden (Brandgefahr). eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile • Sicherstellen, dass der Heizofen durch ein von Edilkamin (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder zugelassenes CAT (Technisches Kundendienst-Center) gemäß...

  • Seite 5: Allgemeine Informationen

    Ventilator (F) abgeschieden und durch den Stutzen (G) ausgeschieden, wobei der Ofen an der Rückseite, linkssei- tig oder oben angeschlossen werden kann (siehe S. 116). Der Pelletofen KIKKA PLUS wurde entwickelt um die produ- Abb. 1 zierte warme Luft in den Ausstellungsraum so wie in weiteren Räume zu verteilen.

  • Seite 6: Sicherheitsvorrichtungen

    ALLGEMEINE INFORMATIONEN • PLATINE Anschluss RS 232 pufferbatterie CR 1632 Rauchabzugsmotor belüftung Zündungswiders tand Channeling Innensockel SICHERHEITSVORRICHTUNGEN • UNTERDRUCKMESSER: SERIELLER PORT Am seriellen RS232 Ausgang mit entsprechendem Kabel (Cod. Ermittelt die Rauchgastemperatur am Abzug. 640560) kann vom CAT eine Zusatzausstattung für die Ein- und In Abhängigkeit von den eingegebenen Parametern steuert es Aus-Steuerung, z.B.
  • Seite 7 ALLGEMEINE INFORMATIONEN FRONT ZURÜCK Ø 4 cm Ø 4 cm aria Ø 8 cm Rauchabzug Ø 8 cm uscita fumi Verbrennungsluft combustione Ø 8 cm Warmluft Ø 8 cm canalizzazione Kanalisierung aria calda SEITE GRUNDISS Ø 8 cm Rauchabzug Ø 8 cm uscita fumi Ø...

  • Seite 8: Technische Daten Für Die Bemessung Des Rauchabzugs

    10% Stromversorgung kann das Produkt beeinträchtigt werden. Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zertifi zierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. - 112...
  • Seite 9 9. Die Leistung des Produktes gemäß den Punkten 1 und 2 entspricht der erklärten Leistung nach Punkt 8 Die vorliegende Leistungserklärung wird unter ausschließlicher Verantwortung des Herstellers erlassen, siehe Punkt 4. Unterzeichnet im Namen und im Auftrag des Edilkamin S.p.A. von: Amministratore Delegato Lainate, 22/09/2014 Dott.

  • Seite 10: Installation

    Ofen beeinträchtigen. Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskrei- slaufs überprüfen. Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Edilkamin keine Haftung über- nimmt. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.
  • Seite 11 INSTALLATION RAUCHABZUGD TYPISCHE FÄLLE Abb. 1 Abb. 2 as Rauchabzugssystem muss für einzig für den Ofen bestehen (Einleitung in mit anderen Feuerstellen gemeinsa- mem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrau- chabzug erfolgen: - Die Pelletöfen befi nden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Ge- bläsekennlinie).
  • Seite 12 INSTALLATION RAUCHABZUG KIKKA PLUS ist zum Anschluss des Rauchabzugsrohrs an Oberseite, seitlich links bzw. konzipiert. Bei der Zustellung ist der Ofen zum Anschluss des Rau- chabzugsrohrs an der Rückseite vorbereitet (Abb. 1). UM SÄMTLICHE LÖSUNGEN ZUM ANSCHLUSS DES RAUCHABZUGSROHRS ZU ERMÖGLICHEN MUSS DIE SEITENVERKLEIDUNG LINKS ABGENOMMEN Abb.

  • Seite 13: Kanalisierung Der Warmluft

    KANALISIERUNG DER WARMLUFT SET 12 (Cod. 778150) optional ZUR KANALISIERUNG DER WARMLUFT IN EINEN ANGRENZENDEN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° 1 Rohr Ø 8 n° 1 Abschlussstutzen n° 1 Befestigungsschelle Rohr n° 2 Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.
  • Seite 14 KANALISIERUNG DER WARMLUFT SET 12 BIS (Cod. 778160) (optional) ZUR KANALISIERUNG DER WARMLUFT IN EINEN ENTFERNTEREN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° Rohr Ø 8 n° Abschlussstutzen n° Befestigungsschelle Rohr n° Rohrmanschette n° Schrauben n° Dübel n° Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.

  • Seite 15: Gebrauchsanweisungen

    ANMERKUNGEN zum Brennstoff Durchmesser: 6 Millimeter Höchstlänge: 40 mm KIKKA PLUS ist ausgelegt für den Einsatz von Holz-Pellets Höchst-Feuchtigkeitsgehalt: 8 % mit einem Durchmesser von 6 mm. Heizwert: Mindestens 4100 kcal/kg Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern präsentiert, die durch das Pressen von Sägemehl,...

  • Seite 16: Bedienfeld

    GEBRAUCHSANWEISUNGEN BEDIENFELD Taste „Wert reduzieren, Systeminformationen und Schnellprogrammierung“ Taste „Wert erhöhen, Parameteranzeige und Menü“ Taste „Enter/Bestätigen“ und „ON/OFF“ Betrieb Zeitprogrammierung (Uhrenthermostat) Blinklicht → Taste drücken. Ein → Alarm aktiv Indizierung in Parameteranzeige Indizierung in Parameteranzeige Indizierung in Parameteranzeige Wenn die LED eingeschaltet ist, besteht die Möglichkeit, den Wert oder den ausgewähl- ten Bereich mit der Taste zu reduzieren Wenn die LED eingeschaltet ist, besteht die Möglichkeit, den Wert oder den ausgewähl- ten Bereich mit der Taste zu erhöhen...

  • Seite 17: Automatische Regelung

    GEBRAUCHSANWEISUNGEN LOAD – NACHFÜLLEN DER SCHNECKE An dieser Stelle blendet das Display die Anzeige „Auto“ ein. (Ofen ausgeschaltet bzw. auf oFF - Bei aktivierter Zeitpro- grammierung ist diese Funktion NICHT verfügbar) Mit der Taste das Menü durchblättern, bis das Display Das Nachfüllen der Pelletzuführung (Schnecke) ist nur im Falle eines neuen Ofens (bei der ersten Inbetriebnahme) notwendig die Anzeige „quit“...

  • Seite 18: Belüftungseinstellung

    GEBRAUCHSANWEISUNGEN BELÜFTUNGSEINSTELLUNG EINSTELLUNG DES KANALSYSTEMS Die Taste einige Sekunden lang gedrückt halten und die Die Taste einige Sekunden lang gedrückt halten und die Parameter am Display mit derselben Taste durchblättern bis Parameter am Display mit derselben Taste durchblättern, bis die Anzeige „FAn1“ eingeblendet wird. Mit der Taste die Anzeige „FAn2“...

  • Seite 19: Einstellung Des Uhrenthermostats

    GEBRAUCHSANWEISUNGEN EINSTELLUNG DES UHRENTHERMOSTATS REGELUNG DER FLAMME Es wird empfohlen, diese Änderung nur durch das zuge- lassene Technische Kundendienstzentrum von Edilkamin Die Taste einige Sekunden lang gedrückt halten und mit durchführen zu lassen. derselben Taste die Parameter am Display durchblättern bis die Mit dieser Funktion können die Einstellungen des Ofens durch...
  • Seite 20 GEBRAUCHSANWEISUNGEN PROGRAMMIERBEISPIELE Taste Taste Taste Taste Taste Bestätigen mit Bestätigen mit Bestätigen mit und\oder Beginn des Bereichs „A“ mit COPY Blinklicht Beginn des Bereichs „A“ mit Blinklicht Beginn des Berei- chs “B” QUIT Beginn des Berei- chs “B” Beginn des Berei- chs “C”...

  • Seite 21: Fernbedienung (Option)

    GEBRAUCHSANWEISUNGEN FERNBEDIENUNG (Option) • Erhöhung/Reduzierung des Parameters „Raumtemperatur Das Anzeigefeld ist mit einem Infrarotempfänger ausgestattet. einstellen“ über die Tasten, die hier oben gekennzeichnet sind. Wenn sich das Feld in der Hauptanzeige befi ndet, werden die • Erhöhung/Reduzierung des Parameters „Leistung einstellen“ Signale der Fernbedienung empfangen.

  • Seite 22: Wartung

    • Decke heraus ziehen (3 - Abb. C) und Reste in den Ascheka- sten schütten (2 - Abb. B). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Ein- schieben geschieht.
  • Seite 23 WARTUNG JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS) Besteht in: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Austauschrohre im Inneren des Luf- tautrittsgitters, das sich vorne an der Oberseite des Ofens befi ndet • Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums •...
  • Seite 24 TROUBLE SHOOTING Im Störungsfall wird der Ofen automatisch gestoppt, indem das Abschaltverfahren durchgeführt wird und auf Display erscheint eine Aufschrift, die den Grund der Abschaltung angibt (siehe unten die verschiedenen Meldungen). Während der Abschaltphase wegen Blockierung niemals den Netzstecker ziehen. Nach einer Sperrung muss der Ofen das Abschaltverfahren durchlaufen Schalten Sie den Ofen nicht ein, bevor die Ursache für den Ausfall festgestellt und der Brenntiegel GEREINIGT/ENTLEERT wurde.
  • Seite 25 TROUBLE SHOOTING 7) Signalisierung: AL 11 Stopp Flamme (tritt auf, wenn die Rauchsonde eine Temperatur erfasst, die unter einem eingestellten Wert liegt und dies als erloschene Flamme interpretiert) Problem: Ofen schaltet aus, weil die Rauchtemperatur zu niedrig ist Gründe für eine nicht präsente Flamme: •...

  • Seite 26: Checkliste

    CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Luftklappe im Raum • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchkanal (Leitungsabschnitt, der den Ofen mit dem Rauchabzug verbindet) ist wie folgt beschaffen: höchstens 3 Kurven höchstens 2 Meter in der Waagerechten...

  • Seite 27: Anmerkungen

    ...................................... DATUM UND STEMPEL JAHRESZEITLICHE WARTUNG ..................................................................................................................................................DATUM UND STEMPEL DES HÄNDLERS ...................................... DATUM UND STEMPEL DES ZUGELASSENEN TECHNISCHEN KUNDENDIENSTCENTERS CAT ...................................... Für weitere Erläuterungen oder Erfordernisse besuchen Sie unsere Homepage www.edilkamin.com ANMERKUNGEN: - 131 - 131...
  • Seite 28 w w w . e d i l k a m i n . c o m cod. 941186 03.16/G - 210...
