EdilKamin ARIS PLUS Installations-, Betriebs- Und Wartungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
ARIS PLUS
Salamandra a pellets - Piecyk na pelet
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
P
Instalação, uso e manutenção
PL
Instalacja, obs uga i konserwacja
Stufa a pellet - Pellet stove
Poêle à pellets - Estufa de pellet
Pellets-Ofen - Pelletkachel
- 1
-
pag.
2
pag. 30
pag. 58
pag. 86
pag. 114
pag. 142
pag. 170
str.. 198
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin ARIS PLUS
Inhaltszusammenfassung für EdilKamin ARIS PLUS

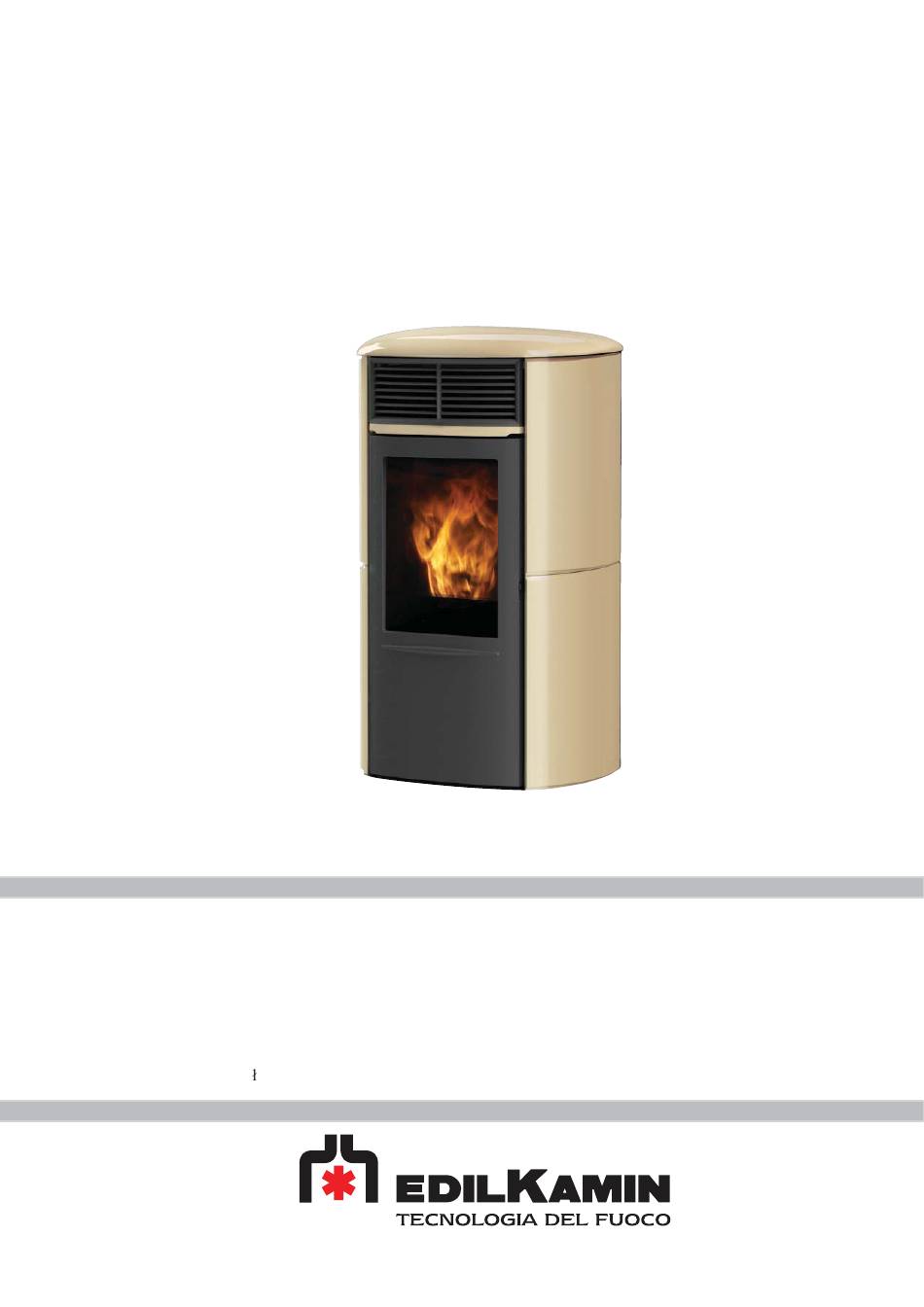

- Seite 1 ARIS PLUS Stufa a pellet - Pellet stove Poêle à pellets - Estufa de pellet Pellets-Ofen - Pelletkachel Salamandra a pellets - Piecyk na pelet Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 30 Installation, usage et maintenance pag.
-
Seite 2: Inhaltsverzeichnis
Ceck list ..............pag. 140 Anmerkungen ............pag. 141 Anmerkungen ............pag. 141 Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN... - Seite 3 Garantiehefts und die steuerlich gültige Kaufbescheinigung aus. - Inbetriebnahme/Abnahme Diese muss unbedingt durch ein von Edilkamin zugelassenes Technische Kundendienstcenter - (CAT - Centro Assistenza Tecnica) erfolgen, um einen einwandfreien Betrieb zu gewährleisten. Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen dur- chgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vor-...
-
Seite 4: Sicherheitshinweise
Ofen aufgestellt werden (Brandgefahr). eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile • Sicherstellen, dass der Heizofen durch ein von Edilkamin (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder zugelassenes CAT (Technisches Kundendienst-Center) gemäß... -
Seite 5: Allgemeine Informationen
Die warme Luft, die von dem Ofen mittels Gebläselüftung erzeugt wird, tritt aus dem Gitter oben über der Tür (I) aus. Der Pelletofen ARIS PLUS wurde entwickelt um die produ- zierte warme Luft in den Ausstellungsraum so wie in weiteren Räume zu verteilen. - Seite 6 ALLGEMEINE INFORMATIONEN • ELEKTROAPPARATE LEONARDO ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Be- dingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpe- gel in der Verbrennungskammer und die Rauchgastemperatur messen. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.
- Seite 7 ALLGEMEINE INFORMATIONEN DER OFEN WIRD IN FOLGENDEN GESTALTUNGSVARIANTEN ANGEBOTEN: - Seitenteile, Oberteil und Einsätze aus Keramik in Cremeweiß / Pergament / Rot / Grau - Seitenteile aus Stahl, Oberteil und Einsätze aus Keramik in Cremeweiß / Pergament / Rot / Grau - Seitenteile, Oberteil und Einsätze aus Topfstein FRONT ZURÜCK...
-
Seite 8: Technische Daten Für Die Bemessung Des Rauchabzugs
Stromversorgung von mindestens 800 Vac. Bei Variationen von über 10% Stromversorgung kann das Produkt beeinträchtigt werden. Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zerti zierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. SICHERHEITSVORRICHTUNGEN •... - Seite 9 Regionalrates D.G.R Nr. 1118-2013 in den Marken zugelassen gemäß Regionalgesetz Nr. 3 vom 2012 zugelassen zum Wär- mekonto mit Koeff. 1,5; siehe Homepage www.edilkamin.com; Energieersparnis in den verschiedenen Bereichen zugelassen für den Steuerabzug von 50% ; 65 % (bitte die Anwendbar- keitsbedingungen prüfen, die sich nicht direkt auf das Produkt...
-
Seite 10: Installation
Die Elektroanlage muss den Vorschriften entsprechen; insbe- sondere die Wirksamkeit des Erdungskreislaufs überprüfen. Eine nicht wirksame Erdung führt zu einem fehlerhaften Be- trieb, für den Edilkamin keine Haftung übernimmt. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen. - Seite 11 INSTALLATION RAUCHABZUGD TYPISCHE FÄLLE Abb. 1 Abb. 2 as Rauchabzugssystem muss für einzig für den Ofen bestehen (Einleitung in mit anderen Feuerstellen gemeinsa- mem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrau- chabzug erfolgen: - Die Pelletöfen be nden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Ge- bläsekennlinie).
-
Seite 12: Montage Der Verkleidungen
MONTAGE DER VERKLEIDUNGEN Abb. 1 1) AUSFÜHRUNG MIT SEITENTEILEN UND OBERTEIL AUS KERAMIK Abb. 1 Der Ofen wird mit folgenden äußeren, bereits montierten Bau- teilen geliefert (Abb. 1): • Seitenteile hinten, aus Metall (A) • Metallrahmen zur Befestigung der Seitenelemente aus Kera- mik (B) •... - Seite 13 MONTAGE DER VERKLEIDUNGEN Abb. 4 Abb. 4 Das obere waagerechte Teil aus Keramik (E) an dem oberen ANSICHT VON HINTEN Gitter aus Gusseisen (C) durch 2 Schraube S.K. M6x10 befes- tigen Abb. 5 Abb. 5 Vertikale Keramikelemente (D) zusammen mit den vorher vom Ofen demontierten Metallrahmen (B) an das Gestell montieren.
- Seite 14 MONTAGE DER VERKLEIDUNGEN Abb. 7 2) AUSFÜHRUNG MIT SEITENTEILEN AUS STAHL UND PROFILEN UND OBERTEIL AUS KERAMIK Abb. 7 Bei der Lieferung des Ofens sind die Metallseitenteile (A) und das obere Gitter aus Gusseisen (C) bereits montiert. Die unten aufgeführten Teile sind hingegen separat verpackt. •...
-
Seite 15: Rauchabzug (Keramik-Ausführung)
INSTALLATION RAUCHABZUG (KERAMIK-AUSFÜHRUNG) Abb. 12 Die KERAMIK-Ausführung von ARIS PLUS ist für den Anschluss des Rauchabzugsrohrs an der Rück- und an der Oberseite konzipiert. FÜR JEDE ANSCHLUSSLÖSUNG DES RAUCHABZUGS AN DEN SCHORNSTEIN MÜSSEN DAS LINKE HIN- TERE SEITENTEIL AUS METALL (A - Abb. 12-14) UND DER LINKE METALLRAHMEN (B - Abb. -
Seite 16: Rauchabzug (Stahl-Ausführung)
INSTALLATION RAUCHABZUG (STAHL-AUSFÜHRUNG) Abb. 16 Die STAHL-Ausführung von ARIS PLUS ist für den Anschluss des Rauchabzugsrohrs an der Rück- und an der Oberseite konzipiert. FÜR JEDE ANSCHLUSSLÖSUNG DES RAUCHAB- ZUGS AN DEN SCHORNSTEIN MÜSSEN DAS LINKE HINTERE SEITENTEIL AUS METALL (A - Abb. 16-18) UND DAS LINKE METALLSEITENTEIL (B - Abb. -
Seite 17: Rauchabzug (Topfstein-Ausführung)
INSTALLATION RAUCHABZUG (TOPFSTEIN-AUSFÜHRUNG) Abb. 20 Die TOPFSTEIN-Ausführung von ARIS PLUS ist für den Anschluss des Rauchabzugsrohrs an der Rück- und an der Oberseite konzipiert. FÜR JEDE ANSCHLUSSLÖSUNG DES RAUCHAB- ZUGS AN DEN SCHORNSTEIN MÜSSEN DAS LINKE HINTERE SEITENTEIL AUS METALL (A - Abb. 20-22) UND DER LINKE METALLRAHMEN MITSAMT DER TOPFSTEIN-VERKLEIDUNG (B - Abb. -
Seite 18: Kanalisierung Der Warmluft
KANALISIERUNG DER WARMLUFT SET 12 (Cod. 778150) optional ZUR KANALISIERUNG DER WARMLUFT IN EINEN ANGRENZENDEN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° 1 Rohr Ø 8 n° 1 Abschlussstutzen n° 1 Befestigungsschelle Rohr n° 2 Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN. - Seite 19 KANALISIERUNG DER WARMLUFT SET 12 BIS (Cod. 778160) (optional) ZUR KANALISIERUNG DER WARMLUFT IN EINEN ENTFERNTEREN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° Rohr Ø 8 n° Abschlussstutzen n° Befestigungsschelle Rohr n° Rohrmanschette n° Schrauben n° Dübel n° Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.
-
Seite 20: Gebrauchsanweisungen
Ofen beladen wird. ANMERKUNGEN zum Brennstoff Durchmesser: 6 Millimeter ARIS PLUS ist ausgelegt für den Einsatz von Holz-Pellets mit Höchstlänge: 40 mm Höchst-Feuchtigkeitsgehalt: 8 % einem Durchmesser von 6 mm. Heizwert: Mindestens 4100 kcal/kg... - Seite 21 GEBRAUCHSANWEISUNGEN FUNKSTEUERUNG Sie dient der Bedienung aller Funktionen. Legende der Tasten und des Displays: : Einschalten und Ausschalten (um von Funksteuerung in Standby zu aktiver Funksteuerung zu wechseln) +/- : Zum Erhöhen oder Vermindern der diversen Einstellungen : Für die Wahl des Automatik-Betriebs : Für die Wahl des manuellen Betriebs und für den Zugang zum Kontroll- und Programmierungs-Menü...
- Seite 22 ESTERNO”, wird ein optionalen Verbindungskabel benötigt (cod. anzuzeigen. Wird 1. Programm gewählt, wird die Einschaltzeit 640560) ) der vom Edilkamin Kundendienst eingebaut werden muss. angezeigt. Auf dem Display erscheint: 1 “EIN” 10 Uhr; mit der Taste „+“ und „-“ verändert man die Stunde und bestätigt mit •...
- Seite 23 Automatik-Betrieb, wechselt man beim Drücken des roten erreicht, wenn vor jedem neuen Befüllen regelmäßig auf null Knopfes von 5°C zu 30°C. gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- gen von diesen Angaben (dies kann von äußeren Ein üssen abhängen).
-
Seite 24: Tägliche Wartung
• Decke heraus ziehen (3 - Abb. C) und Reste in den Ascheka- sten schütten (2 - Abb. B). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Ein- schieben geschieht. -
Seite 25: Jahreszeitliche Wartung
WARTUNG JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS) Besteht in: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Wärmetauschrohre hinter dem Heißluftgitter oben an der Ofenfront • Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums • Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen •... -
Seite 26: Mögliche Probleme
MÖGLICHE PROBLEME Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneuten Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekun- den mit Tonzeichen) abgewartet wird und anschließend die Taste gedrückt wird. - Seite 27 MÖGLICHE PROBLEME 8) Anzeige: Check button (Meldet eine Störung der Not-Aus-Taste) Maßnahmen: • den Zustand der Taste und deren Verbindungskabel zur Steckkarte überprüfen (Händler). 9) Anzeige: “Batterie leerPrüf” Störung: Das Signal leuchtet auf, obwohl der Ofen weiter läuft Maßnahmen: • Die Notstrombatterie der Leiterplatte muss ersetzt werden (Händler). Es wird darauf hingewiesen, dass es sich um ein Verschleißteil handelt, das nicht durch die Garantie abgedeckt ist.
-
Seite 28: Checkliste
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Luftklappe im Raum • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchkanal (Leitungsabschnitt, der den Ofen mit dem Rauchabzug verbindet) ist wie folgt beschaffen: höchstens 3 Kurven höchstens 2 Meter in der Waagerechten... - Seite 29 ...................................... DATUM UND STEMPEL JAHRESZEITLICHE WARTUNG ..................................................................................................................................................DATUM UND STEMPEL DES HÄNDLERS ...................................... DATUM UND STEMPEL DES ZUGELASSENEN TECHNISCHEN KUNDENDIENSTCENTERS CAT ...................................... Für weitere Erläuterungen oder Erfordernisse besuchen Sie unsere Homepage www.edilkamin.com ANMERKUNGEN: - 141 - 141...
- Seite 58 w w w . e d i l k a m i n . c o m cod. 941205 11.15/E - 226...
