Dezentral an SIMATIC S7/C7/PCS 7
Einbindung in das
Engineering
System (ES)
6-4
Innerhalb des Prozeßleitsystems SIMATIC PCS 7 wird die SIWAREX M
durch grafisches Projektieren im CFC-Plan (CFC = Continuous Function
Chart) eingebunden.
CFC ist ein technologieorientiertes, grafisches Projektierungswerkzeug, bei
dem Technologiebausteine (z.B. Reglerbausteine, logische Verknüpfungen,
Waagenbausteine, etc.) Bibliotheken entnommen und auf CFC-Plänen pla-
ziert werden.
Jede SIWAREX M-Baugruppe wird durch einen Baustein dargestellt. Die
Ein- und Ausgänge dieses Bausteins können untereinander oder mit anderen
Bausteinen verschaltet werden.
Der SIWAREX M-Baustein besitzt integrierte Melde- und Wartungsfunktio-
nen.
In Verbindung mit "aktiven Busmodulen" unterstützt die SIWAREX M ein
Ziehen und Stecken der Baugruppe im laufenden Betrieb.
Wurde eine defekte Baugruppe ausgetauscht, so können die Waagenparame -
ter entweder manuell per Knopfdruck auf der OS (Operator Station) oder au-
tomatisch (falls im CFC-Plan projektiert) an die neue Baugruppe gesendet
werden. Die neue Wägebaugruppe steht damit unmittelbar wieder für Verwie-
gungen zur Verfügung.

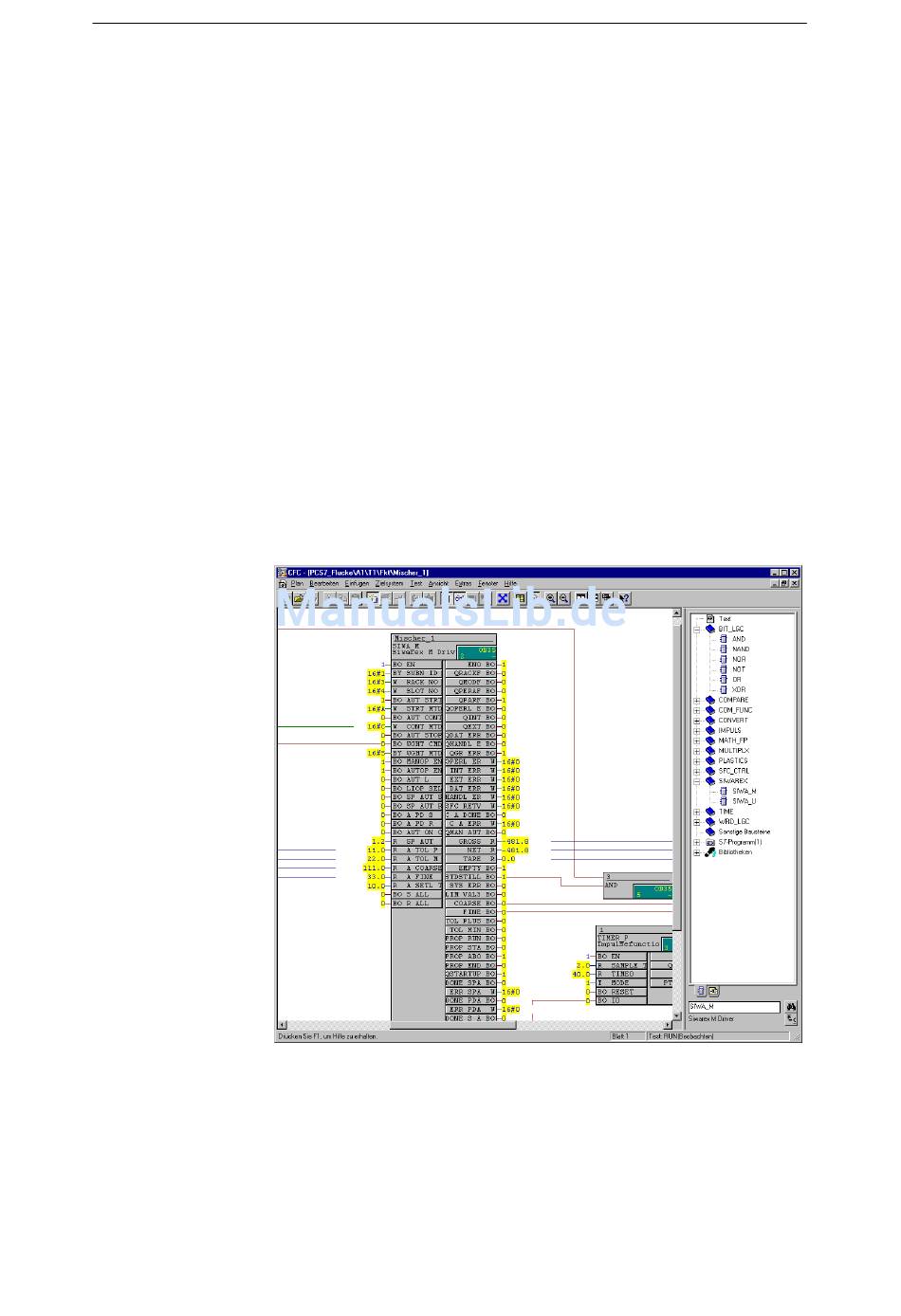

Bild 6-1
Grafisches Verschalten der SIWAREX M über den CFC-Plan
GHB SIWAREX M
(4)J31069-D0609-U001-A4-0018
