Januar 2015
Hinweis
Pressklemme und Thermoelement-Bolzen werden nach Abschluss der obigen Schritte permanent
am Thermoelement installiert sein.
4. Sicherstellen, dass der Gummi-O-Ring an der Elektronikverbindungsseite des
Thermoelements installiert ist.
5. Sicherstellen, dass die 2,5-mm-Innensechskantschraube installiert ist.
6. Den Elektronikverbindungsstecker in das Messumformergehäuse einführen.
Die Schraube mit einem Einsatz für 2,5-mm-Innensechskant festziehen, um
die Verbindung zu sichern.
Wichtig! Die Sechskantschrauben nicht zu fest anziehen.

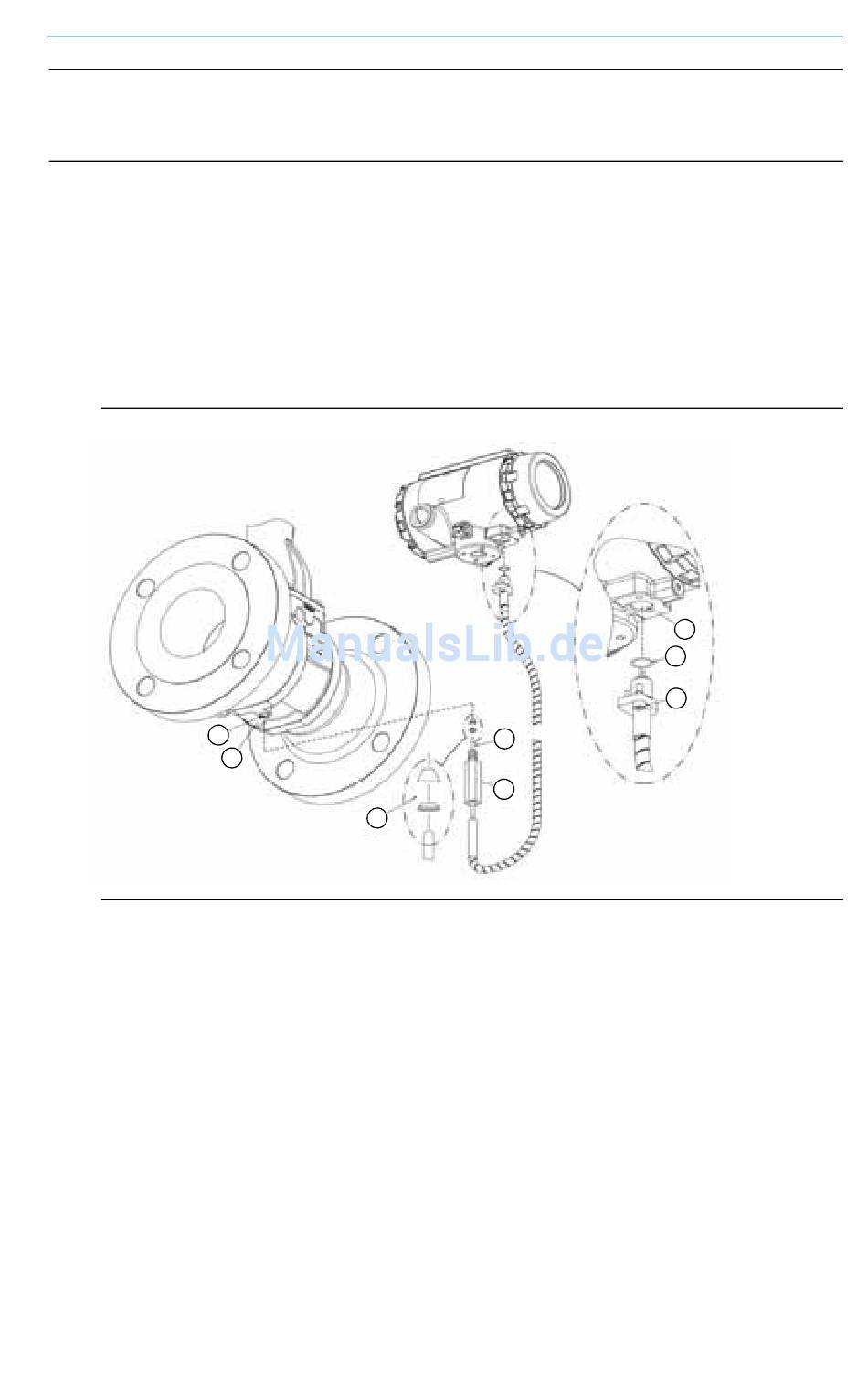

Abbildung 8. Thermoelement-Baugruppe
Externe Elektronik
Die Ausführung mit externer Elektronik (Option Codes R10, R20, R30, R33, R50
oder RXX) besteht aus zwei Teilen:
1. Zählergehäuse mit Adapter am Halterohr und angeschlossenem Koaxialkabel.
2. Elektronikgehäuse an einem Montagewinkel montiert.
Bei Bestellung der armierten, externen Elektronik-Option denselben
Anweisungen wie für die externe Standardkabelverbindung folgen, es sei denn,
das Kabel muss nicht durch ein Kabelschutzrohr verlegt werden. Die armierte
Option beinhaltet die Kabelverschraubungen.
3
TW
2
TC
1
Kurzanleitung
6
4
5
7
