Matrix ROWER-02 Bedienungsanleitung Seite 19

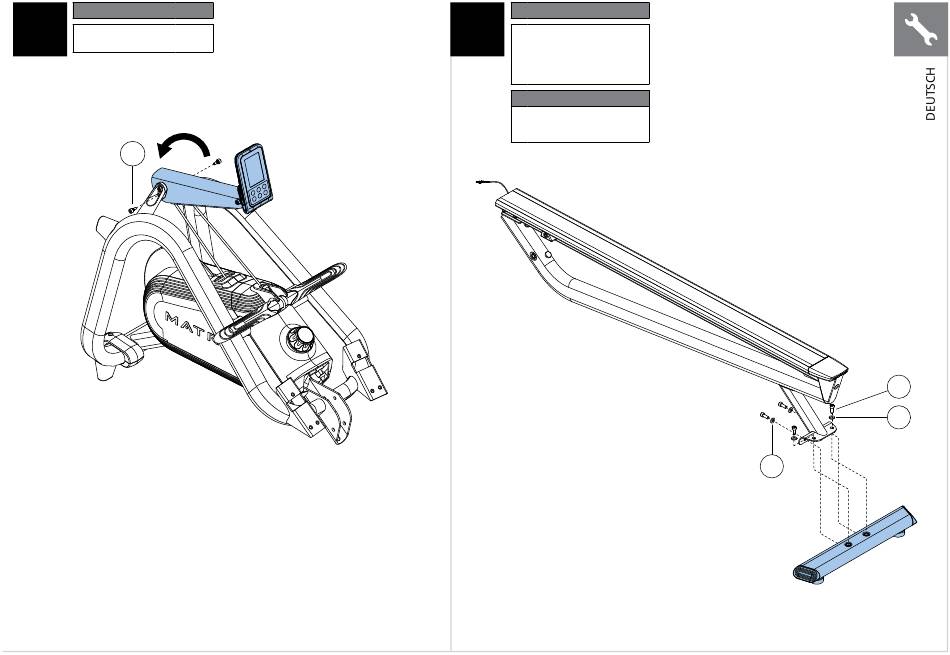

Schwarzer Zubehörsatz
1
Beschreibung Menge
A Schraube 2
A
Drehen Sie den
Konsolenmast um
30 Grad nach oben
Orangefarbener Zubehörsatz
2
Beschreibung Menge
B Unterlegscheibe 2
C Schraube 4
D Gewölbte 2
Unterlegscheibe
Hinweis:
Befestigen Sie die Teile aus
Schritt 2 mit Drehmoment:
24,5 Nm / 18 ft-lb
C
B
D
19
