Bolsa branca de ferragem

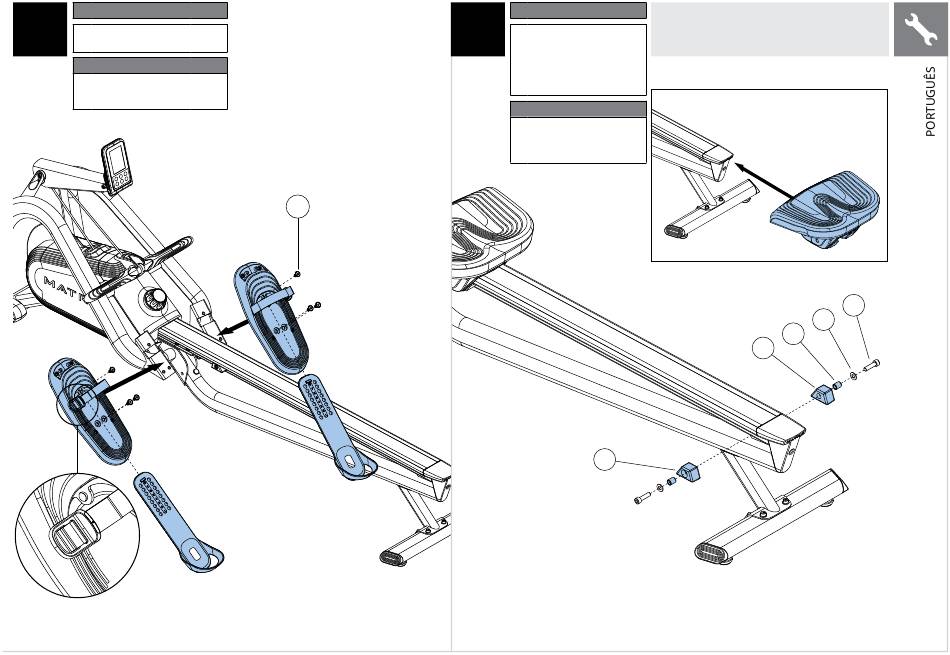

5
Descrição Qtd
I Parafuso 6
Observação:
Aperte a ferragem a partir da etapa 5
usando o valor de torque:
24,5 Nm / 18 pés-lb
6
I
Ferragem pré-instalada
MONTAGEM CONCLUÍDA!
Descrição Qtd
J Arruela lisa 2
K Trava esquerda 1
L Trava direita 1
M Bucha 2
N Parafuso 2
Observação:
Aperte a ferragem a partir
da etapa 6 usando o valor de
torque:
24,5 Nm / 18 pés-lb
K
N
J
M
L
