34.5 Rauschabstand in den Hi-Speed Modi

Der hervorragende Rauschabstand der AD-Wandler des ADI-2 Pro lässt sich auch ohne teures
Mess-Equipment verifizieren, mittels der Aufnahme-Pegelanzeigen diverser Software. Bei Um-
schaltung in den DS- und QS-Betrieb steigt das angezeigte Grundrauschen jedoch von circa -
120 dB auf circa -114 dB bei 96 kHz, und –92 dB bei 192 kHz. Hierbei handelt es sich um kei-
nen Fehler. Bei dieser Art der Pegelmessung wird das Rauschen im gesamten Frequenzbe-
reich erfasst, bei 96 kHz Samplefrequenz also von 0 Hz bis 48 kHz (RMS unbewertet), bei 192
kHz von 0 Hz bis 96 kHz.
Wird der Messbereich dagegen bei 192 kHz Samplerate auf den Bereich 20 Hz bis 20 kHz be-
grenzt (sogenannter Audio-Bandpass), ergibt sich wieder ein Wert von -120 dB. Dies ist auch
mit DIGICheck nachvollziehbar. In der Funktion Bit Statistic & Noise misst DIGICheck das
Grundrauschen mit Limited Bandwidth, ohne DC und unhörbare hochfrequente Anteile.
Der Grund für dieses Verhalten ist das Noise-Shaping der AD-Wandler. Sie erreichen ihren
hervorragenden Klang, indem sie Störprodukte in den unhörbaren Frequenzbereich über 40
kHz verschieben. Dort nimmt das Rauschen also leicht zu. Aufgrund des hohen Energiegehal-
tes hochfrequenten Rauschens, sowie der verdoppelten bzw. vervierfachten Bandbreite, ergibt
sich bei einer breitbandigen Messung ein deutlich verringerter Rauschabstand, während sich
der hörbare Rauschanteil nicht im Geringsten verändert.

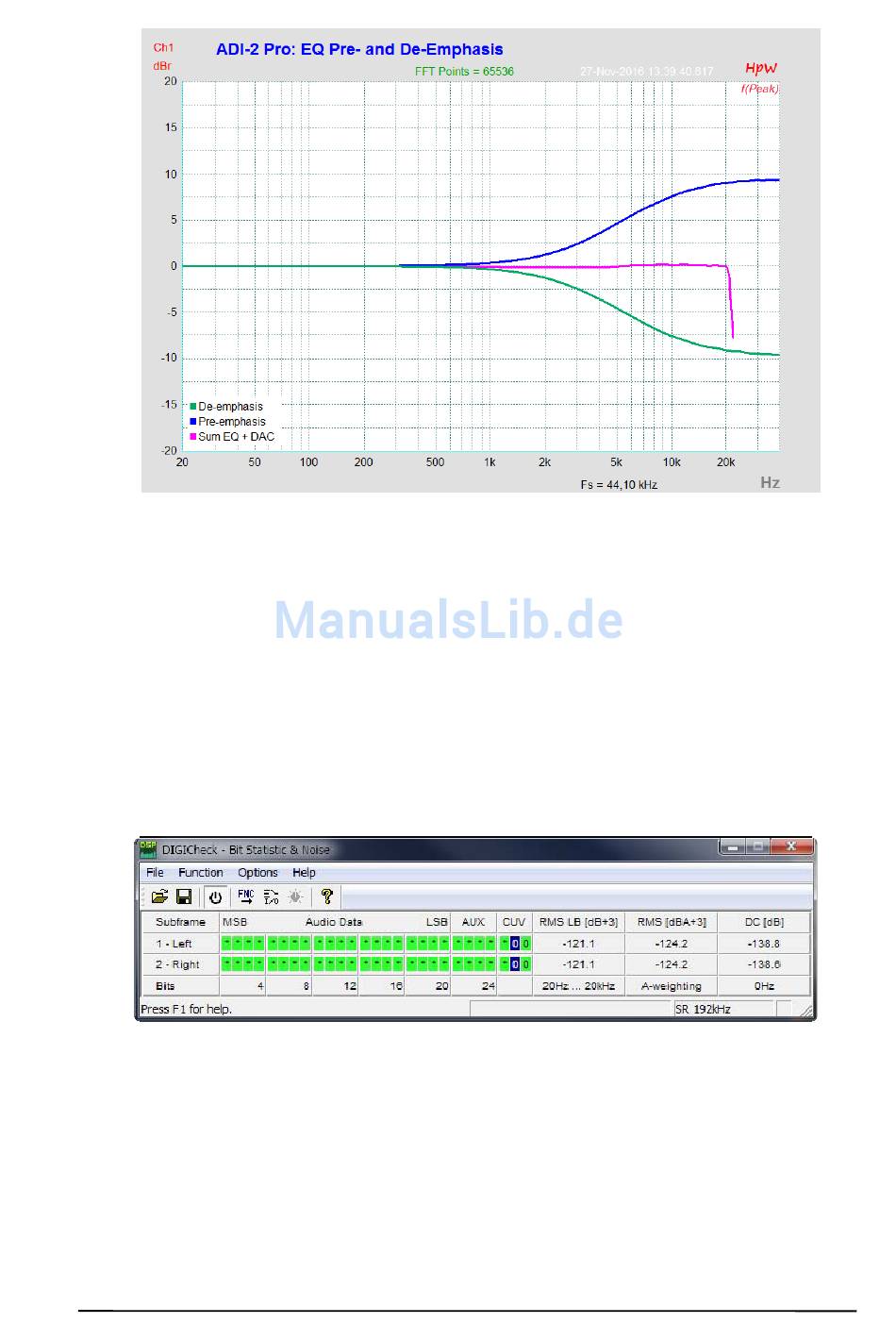

Wie im nächsten Bild zu sehen bleibt der Rauschteppich selbst außerhalb des Hörbereichs auf
bemerkenswert niedrigem Niveau. Bei Samplefrequenzen von 96 kHz oder höher erfolgt das
Noise-Shaping komplett außerhalb des Hörbereichs.
