RME Audio ADI-2 Pro Bedienungsanleitung Seite 90

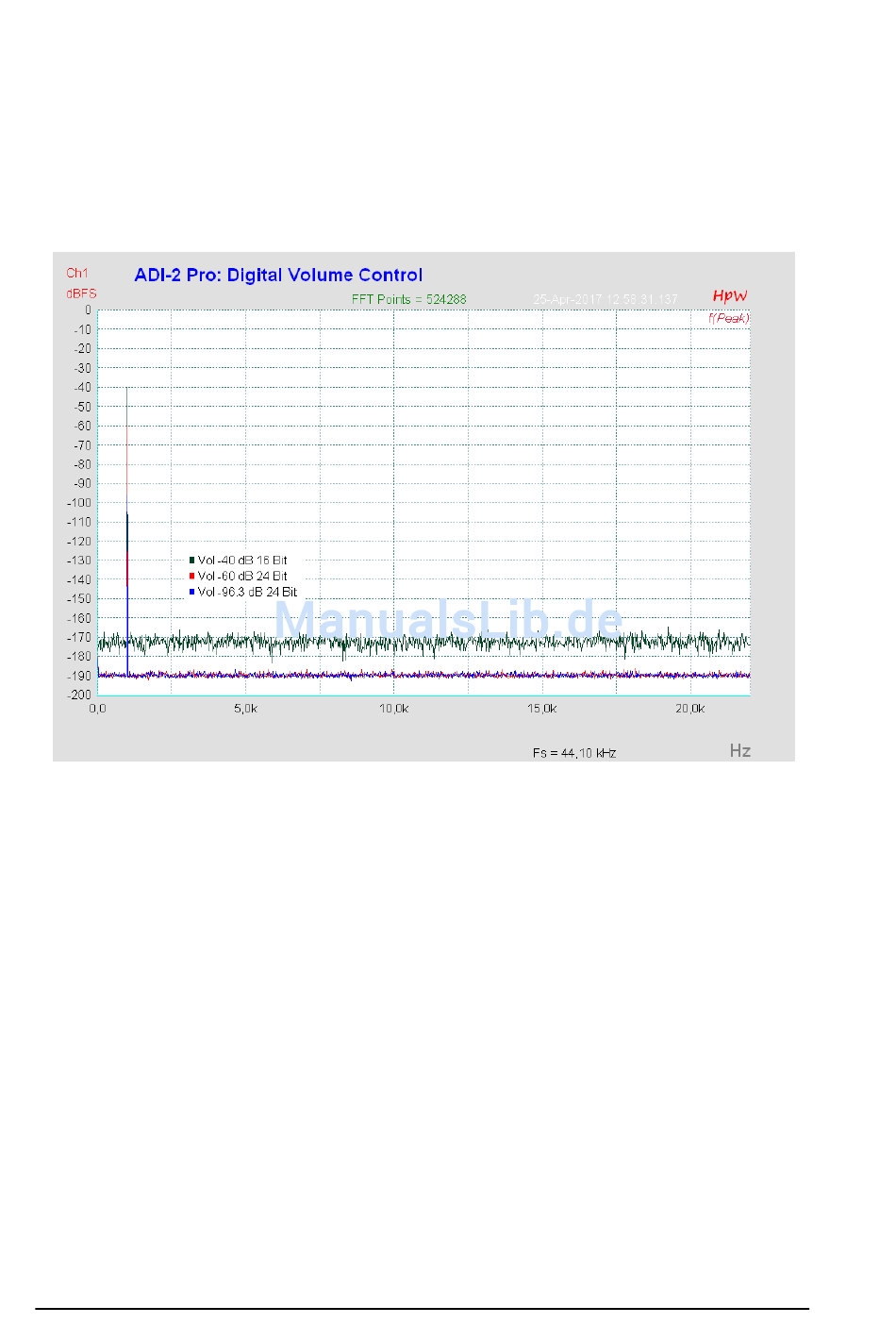

Die folgende Messung zeigt einen Vollpegel-Sinus von 1 kHz, mit 16 Bit ohne Dither, der um 40
dB im Pegel reduziert wird. Außerdem einen Vollpegel-Sinus 1 kHz 24 Bit mit jeweils 60 dB und
96.3 dB Vol-Absenkung, also der untersten Lautstärkeeinstellung des ADI-2 Pro.
Eine hochauflösende FFT wie HpW Works ermöglicht es, die Bestandteile des Signals in ein-
zelne Frequenzen zu zerlegen, und so Störprodukte bis zu einem Pegel von -190 dBFS nach-
zuweisen. Die Messung zeigt, dass das ungeditherte 16 Bit Signal keine Verzerrungsprodukte
oberhalb von -170 dBFS aufweist. Bei einer Volume-Einstellung von -40 dB ergibt sich somit ein
messbarer Mindest-THD von knapp -130 dB. Bei 24 Bit ergibt ein Vol von -60 dB ebenfalls eine
Klirrfreiheit von -130 dB, und bei Vol -96,3 dB sind es immer noch -93 dB.
Dies zeigt anschaulich, dass Verzerrungsprodukte der digitalen Lautstärkeeinstellung nicht
etwa vom Rauschen des DACs übertönt werden, sondern gar nicht erst entstehen. Sie arbeitet
selbst mit einem ungeditherten 16 Bit Signal perfekt, es entstehen keinerlei nachweisbare Ver-
zerrungen.
Wird die Volume Control am analogen Ausgang gemessen, reduziert sich der nachweisbare
THD durch das Eigenrauschen des DAC (SNR 117 dB RMS unbewertet) bei Vol von -60 dB auf
-100 dB. In der obigen Messung entspricht dies einem gleichmäßigen Rauschteppich bei -160
dBFS. Die digitale Volume Control des ADI-2 Pro arbeitet also um einiges genauer und saube-
rer als es aktuelle Spitzen-DACs erfordern.
Zusammengefasst lässt sich festhalten:
RMEs digitale Lautstärkeeinstellung in 42 Bit TotalMix Technologie vermeidet alle Nachteile
analoger Pegeleinstellung per Poti, ist einfach zu bedienen, bietet reproduzierbare Einstellun-
gen, und allerhöchste Klangqualität.
