34.10 AD Impulsantworten

Der ADI-2 Pro bietet auf AD-Seite vier Filter: Short Delay Sharp, Short Delay Slow, Sharp und
Slow. Diese verhalten sich prinzipiell genau wie die bereits beschriebenen Filter des DAC. SD
Sharp und Sharp bieten den linearsten Frequenzgang und bestmögliche Unterdrückung von
Spiegelungen (Aliasing) bei hochfrequenten Eingangssignalen. SD Slow und Slow versuchen
eine gute Aliasingunterdrückung mit einer optimalen Impulsantwort zu kombinieren, müssen
dazu aber relativ früh im Hörbereich eingreifen. Siehe Kurven in Kapitel 34.7, SD Sharp/Slow
hat jeweils den gleichen Frequenzgang wie die dargestellten Sharp/Slow.

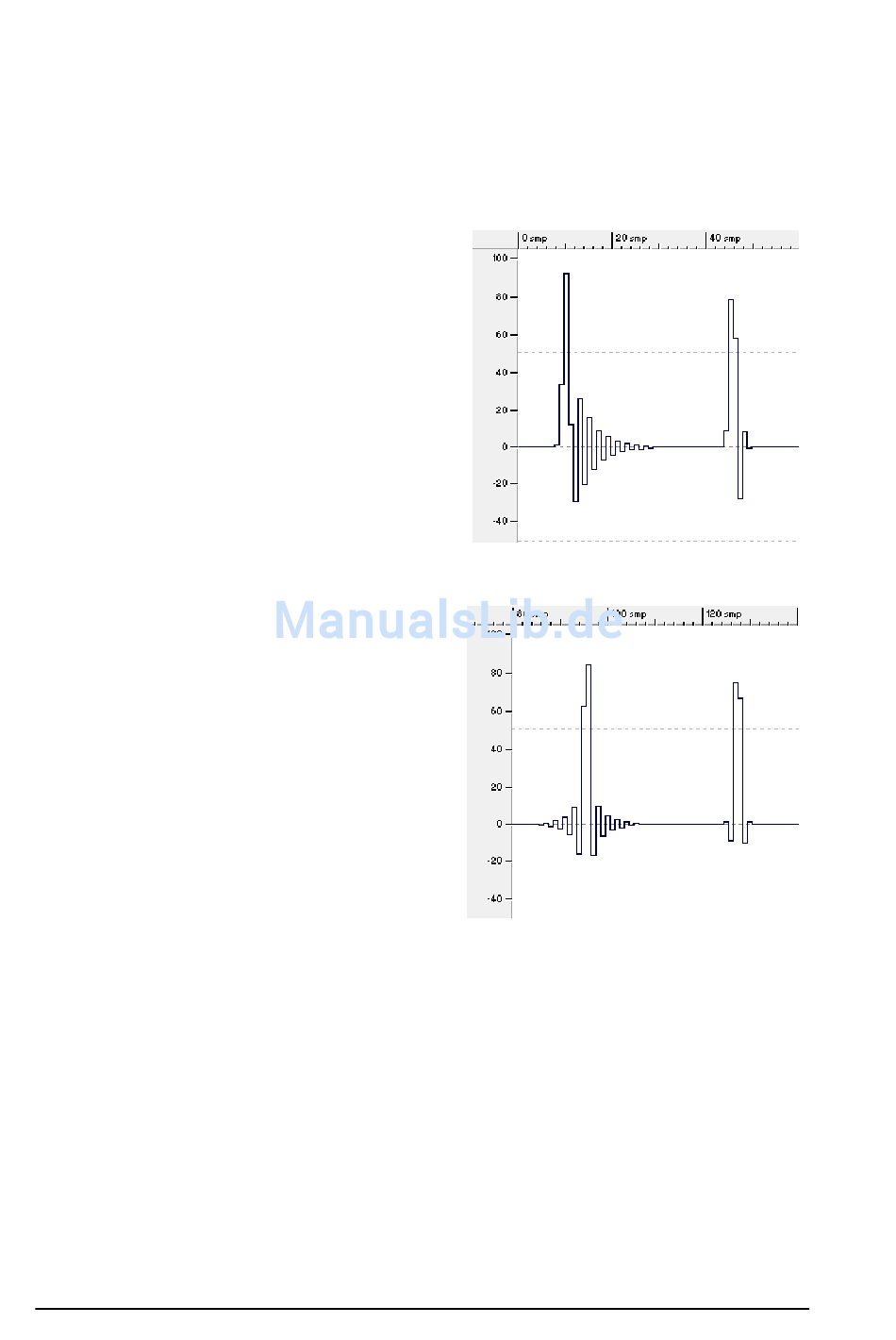

Im nebenstehenden Bild sind die Impulsantworten
der Filter Short Delay Sharp (links) und Short Delay
Slow (rechts) bei 44,1 kHz zu sehen. Das
Quellsignal ist ein analoger Single Sample Impuls
(siehe Bild NOS in Kapitel 34.9). Ein Single Sample
Impuls enthält Frequenzanteile oberhalb der halben
Samplefrequenz (tatsächlich ist er ein ungültiges,
das Nyquist-Theorem verletzendes Signal). Daher
ist es bei 44,1 kHz Samplefrequenz unmöglich, eine
solche Signalform ohne Verrundung oder Pre/Post-
Ringing zu digitalisieren. SD Sharp erzeugt das zu
erwartende Nachschwingen.
SD Slow zeigt eine geringere Amplitude (die bereits
im Hörbereich erfolgende Absenkung), dafür aber
nur eine leichte Verrundung, und so gut wie kein
Nachschwingen.
Die Impulsantworten der Filter Sharp (links) und
Slow (rechts) bei 44,1 kHz zeigt das Bild rechts.
Sharp erzeugt das zu erwartende Vor- und
Nachschwingen, Slow eine fast perfekte Impulsant-
wort.
Die beiden Short Delay Filter sind vom Typ IIR, die
beiden anderen FIR. FIR ist phasenlinear über den
Frequenzgang. Der Vorteil von IIR liegt in der
extrem kurzen Latenz von wenigen Samples, was
besonders nützlich beim Monitoring im Studio ist.
SD Slow und Slow arbeiten optimal bei 88,2/96
kHz, da dann die Absenkung außerhalb des
Hörbereichs beginnt, bei fast perfekter
Impulsantwort – sowohl durch das Filter, als auch
durch die doppelte Samplefrequenz.
Im Modus Preamp wird das analoge Signal erst AD, dann DA konvertiert. Im Werkszustand
passiert das mit 192 kHz Samplefrequenz. Dabei wird der gleiche Impuls sehr viel sauberer
aufgenommen und wiedergegeben, denn die vierfach höhere Samplefrequenz tastet den 44.1
kHz Single Sample Impuls mindestens vierfach ab, und auch die Filter arbeiten bei sehr viel
höherer Frequenz. Das Pre- und Post-Ringing ist daher vier mal so schnell, und insgesamt nur
ein Viertel so lang. Aber auch in diesem Fall erzeugen Slow und NOS die perfektesten Impuls-
antworten.
